পণ্যের বিবরণ:
|
| প্রতিরোধের মান: | 2K,2.2K,4.7K,5K,6.8K,8K,10K,20K,50K,100K ইত্যাদি | আউটপুট: | ডিজিটাল, ডিজিটাল সেন্সর |
|---|---|---|---|
| টাইপ: | এনটিসি থার্মিস্টর | কাস্টমাইজ করুন: | নমুনা সেবা প্রদান |
| নমুনা: | সমর্থন | সঠিকতা: | 1%~5% |
| তত্ত্ব: | রেজিস্ট্যান্স সেন্সর, রেজিস্ট্যান্স সেন্সর | সর্বোচ্চ অপারেটিং টেম: | 150°C (তারের রেটিং এর উপর নির্ভরশীল) |
| বিশেষভাবে তুলে ধরা: | উচ্চ সংবেদনশীলতা এনটিসি তাপমাত্রা সেন্সর,দ্রুত প্রতিক্রিয়া এনটিসি তাপমাত্রা সেন্সর,এনটিসি 100 কে থার্মিস্টর |
||

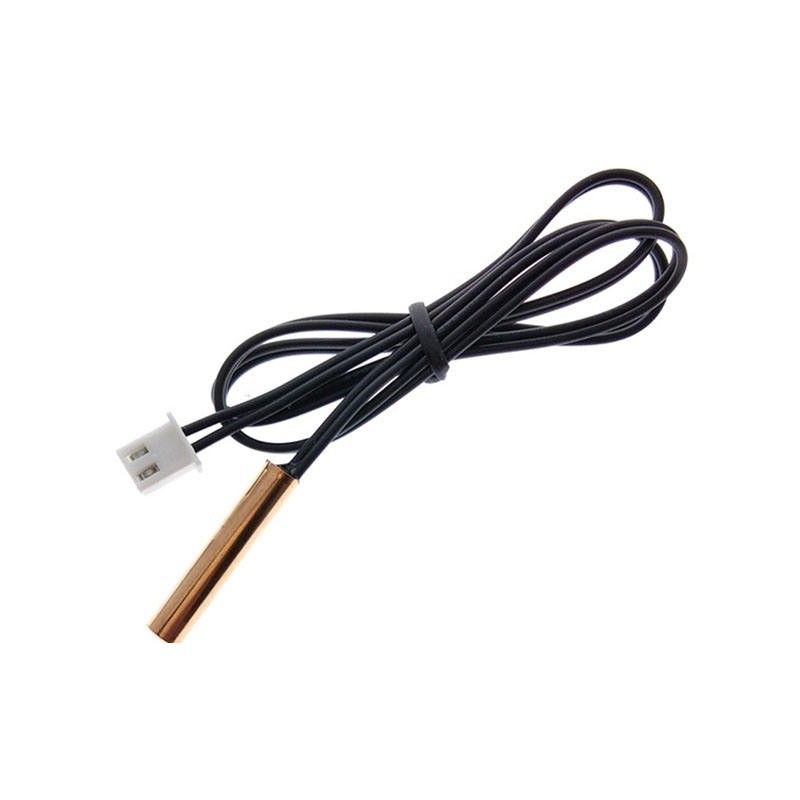

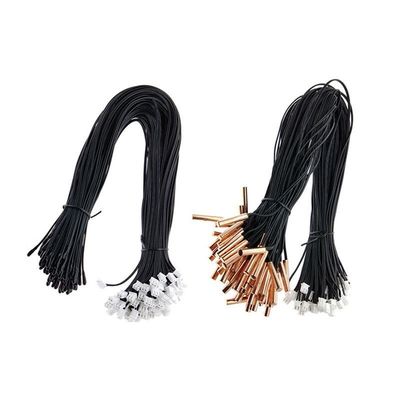

IP67 IP68 জলরোধী তাপমাত্রা সেন্সর উচ্চ সংবেদনশীলতা দ্রুত প্রতিক্রিয়া
এনটিসি থার্মিস্টার, প্রোব অ্যাসেম্বলি (কম্বিনেশন) টুকরা।একটি সমাপ্ত থার্মিস্টার সমাবেশ (সংমিশ্রণ) টুকরা যা একটি থার্মিস্টার শেল, একটি এক্সটেনশন সীসা এবং কখনও কখনও একটি সংযোগকারী ব্যবহার করে।
গঠন
সাধারণত, এটি এনটিসি থার্মিস্টার, প্রোব (ধাতু শেল বা প্লাস্টিক শেল, ইত্যাদি), এক্সটেনশন সীসা এবং ধাতব টার্মিনাল বা সংযোগকারীর সমন্বয়ে গঠিত।
নীতি
একটি নির্দিষ্ট পরিমাপ শক্তির অধীনে এনটিসি থার্মিস্টর ব্যবহার করে, তাপমাত্রা বৃদ্ধির সাথে সাথে প্রতিরোধের মান দ্রুত হ্রাস পায়।এই বৈশিষ্ট্যটি ব্যবহার করে, এনটিসি থার্মিস্টার এর প্রতিরোধের মান পরিমাপ করে সংশ্লিষ্ট তাপমাত্রা নির্ধারণ করতে ব্যবহার করা যেতে পারে, যাতে তাপমাত্রা সনাক্তকরণ এবং নিয়ন্ত্রণের উদ্দেশ্য অর্জন করা যায়।
আবেদন
● এয়ার কন্ডিশনার, রেফ্রিজারেটর, ফ্রিজার, ওয়াটার হিটার, ওয়াটার ডিসপেনসার, হিটার, ডিশওয়াশার, জীবাণুমুক্তকরণ ক্যাবিনেট, ওয়াশিং মেশিন, ড্রায়ার এবং অন্যান্য গৃহস্থালী সামগ্রী।
● অটোমোবাইল এয়ার কন্ডিশনার, জলের তাপমাত্রা সেন্সর, ইনটেক এয়ার তাপমাত্রা সেন্সর, ইঞ্জিন
● সুইচিং পাওয়ার সাপ্লাই, ইউপিএস নিরবচ্ছিন্ন পাওয়ার সাপ্লাই, ফ্রিকোয়েন্সি কনভার্টার, বৈদ্যুতিক বয়লার ইত্যাদি।
● বুদ্ধিমান টয়লেট, বৈদ্যুতিক কম্বল, ইত্যাদি।
বৈশিষ্ট্য
1. ওয়াইড অপারেটিং তাপমাত্রা পরিসীমা, ভাল স্থায়িত্ব এবং নির্ভরযোগ্যতা.
2. ইনস্টলেশন এবং ম্যানিপুলেশন সহজ কারণ সিলিং পরিবেশ এবং শর্ত অনুযায়ী করা যেতে পারে এটি গ্রাহক দ্বারা প্রয়োগ করা হয়।
3. নির্ভুল পরীক্ষা তাপমাত্রা পরিবর্তনকে সুনির্দিষ্টভাবে প্রতিফলিত করতে পারে।
4. অন্তরক প্রতিরোধ (MΩ): DC500 V এ 100MΩ এর বেশি
5. কাজের তাপমাত্রা পরিসীমা (°C): -50 থেকে +150
6. অপসারণ ফ্যাক্টর (mw/°C): 1-2 (স্থির বাতাসে)
7. তাপীয় সময় ধ্রুবক(গুলি): 10-20 সেকেন্ডের মধ্যে (বাতাসে)
তাপমাত্রা পরিমাপ, সেন্সিং এবং নিয়ন্ত্রণের জন্য ব্যবহৃত তাপমাত্রা সেন্সর:
• জল বয়লার
• গরম করার সিস্টেম
• চিলার সিস্টেম
• জল এবং ব্যবহৃত জল সিস্টেম
• জল এবং তেল ট্যাঙ্ক
• ভোক্তা যন্ত্রপাতি, কফি মেশিন
• শিল্প যন্ত্রপাতি
• সোলার হিটিং সিস্টেম
|
টাইপ
|
এনটিসি (থার্মিস্টর) তাপমাত্রা সেন্সর
|
|
তাপমাত্রা সীমা
|
-50℃ ~ +300℃； কাস্টমাইজড
|
|
যথার্থতা
|
1% - 5% - 10%
|
|
RT(25℃)
|
1K；2K；2.2K； 1000K; কাস্টমাইজড
|
|
খ মান
|
3274；3435；3470；3928；3950；3977；4100；4200；4400；কাস্টমাইজড
|
|
প্রোব উপাদান
|
স্টেইনলেস স্টীল SS304; অ্যালুমিনিয়াম; তামা; প্লাস্টিক; ইপক্সি; গ্লাস
|
|
স্থাপন
|
ফ্ল্যাঞ্জযুক্ত; সারফেস; থ্রেডেড; প্লাস্টিক; সোজা; ফিল্ম; কাস্টমাইজড
|
|
তারের উপাদান
|
তাপ সঙ্কুচিত টিউব; পিভিসি টিউব; গ্লাস ফাইবার টিউব; টেফলন টিউব
|
|
সংযোগকারী
|
মোলেক্স;জেএসটি;ডুপন্ট;সিডব্লিউবি;সিজেটি;ইউ টাইপ
|
|
জলরোধী
|
IP67; IP68
|
এনটিসি তাপমাত্রা সেন্সরের অপারেটিং তাপমাত্রা এবং পরিবেশ তার মূল উপাদান এবং সীসা তারের নির্দিষ্ট কর্মক্ষমতার উপর নির্ভর করে:
►নিম্নলিখিত বিভিন্ন অপারেটিং তাপমাত্রার সাথে এনটিসি তাপমাত্রা সেন্সর ব্যবহার করে বিভিন্ন এনটিসি থার্মিস্টর:
চিপ বা MF52A,MF51E,MF55: তাপমাত্রা প্রতিরোধ গ্রেড 125℃, প্রকৃত তাপমাত্রা প্রতিরোধ গ্রেড 150℃
MF58: তাপমাত্রা প্রতিরোধ গ্রেড 200℃, প্রকৃত তাপমাত্রা প্রতিরোধ গ্রেড 250℃
MF51: তাপমাত্রা প্রতিরোধ গ্রেড 200℃, প্রকৃত তাপমাত্রা প্রতিরোধ গ্রেড 250℃
বিশেষ MF51: তাপমাত্রা প্রতিরোধ গ্রেড 250℃, প্রকৃত তাপমাত্রা প্রতিরোধ গ্রেড 300℃
ওয়েল্ডলেস চিপ: তাপমাত্রা প্রতিরোধ গ্রেড 450℃, প্রকৃত তাপমাত্রা প্রতিরোধ গ্রেড 500℃
► অপারেটিং পরিবেশ
উচ্চ তাপমাত্রা, উচ্চ আর্দ্রতা এবং উচ্চ জারা পরিবেশে, আমরা মূল উপাদান হিসাবে গ্লাস সিল টাইপ থার্মিস্টর ব্যবহার করার পরামর্শ দিই। এবং উচ্চ আর্দ্রতার পরিবেশে MF51 টাইপ সেরা NTC থার্মিস্টর হবে।
► তাপমাত্রা সেন্সরের ডিজাইন বিবেচনা এবং পদ্ধতি:
1. গ্রাহকের নকশা বা একত্রিত প্রয়োজনীয়তা অনুযায়ী আকৃতি চয়ন করুন, এবং থার্মিস্টর নিশ্চিত করুন।
2. গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী থার্মিস্টর উপাদান এবং অন্যান্য উপকরণ নিশ্চিত করুন
3. উপযুক্ত প্রতিরোধ, বি মান এবং সহনশীলতা চয়ন করুন
4. গ্রাহকের প্রয়োজনীয়তা মেটাতে উপযুক্ত আর্দ্রতা-প্রমাণ এবং নিরোধক প্রযুক্তি চয়ন করুন
5. যান্ত্রিক শক প্রতিরোধের কর্মক্ষমতা প্রয়োজনীয়তা পূরণের জন্য উপযুক্ত encapsulation গঠন চয়ন করুন
6. গ্রাহকের বিশেষ প্রয়োজনীয়তা পূরণ করুন.
বিশ্বাসযোগ্যতা পরীক্ষা
| পরীক্ষামূলক বস্তু | টেস্ট স্ট্যান্ডার্ড | পরীক্ষা পদ্ধতি | কর্মক্ষমতা প্রয়োজনীয়তা |
| জিরো পাওয়ার রেজিস্ট্যান্স | IEC 60539-1 | 25℃±0.005℃-এ ধ্রুবক তাপমাত্রা স্নানে নমুনাগুলি নিমজ্জিত করুন, স্থির প্রতিরোধের পরীক্ষা করুন |
প্রতিরোধের পরিমাণ ±1% |
| খ মান | IEC60539-1 | 25℃,50℃(বা 85℃) স্থির তাপমাত্রার স্নানে নমুনাগুলি নিমজ্জিত করুন, স্থির প্রতিরোধের পরীক্ষা করুন এবং B মান গণনা করুন |
প্রতিরোধের পরিমাণ ±1% |
| মুক্ত পতন |
IEC60068-2-32 |
পতনের উচ্চতা: 1.5±0.1m, পৃষ্ঠ: সিমেন্ট, 1 বার |
কোন সুস্পষ্ট ক্ষতি নেই, R25 △R/R≤±1% |
| নিরোধক |
IEC60539-1 |
নিরোধক শেল পরীক্ষা নিরোধক প্রতিরোধের উপর 500V চাপ |
>500MOhm |
| ভোল্টেজ সহ্য করুন | IEC60539-1 |
ভোল্টেজ সহ্য করুন: 1500V/AC, লিকেজ কারেন্ট: 2mA দীর্ঘস্থায়ী: 60 সেকেন্ড |
কোন সুস্পষ্ট ক্ষতি |
| চিন্তা | IEC60068-2-21 |
শেষে অভিন্ন গতি টানুন, F>4.0KG (গ্রাহকের দ্বারা অনুরোধ করা হয়েছে) |
কোন সুস্পষ্ট ক্ষতি নেই, R25 △R/R≤±1% |
| কম্পন | Q/HBm 108-94 | পরীক্ষার ফ্রিকোয়েন্সি: 10~500Hz, সুইং: 1.2 মিমি ত্বরণ: 30m/s2 দিকনির্দেশ X,Y,Z সময়: 8ঘন্টা/দিক |
কোন সুস্পষ্ট ক্ষতি নেই, R25 △R/R≤±1% |
| স্থির আর্দ্রতা এবং তাপ | IEC60068-2-78 | তাপমাত্রা:40±2℃ আর্দ্রতা:92-95%RH সময়:1000±24ঘন্টা |
কোন সুস্পষ্ট ক্ষতি নেই, R25 △R/R≤±1% |
| তাপীয় সময় ধ্রুবক | EC60539-1 | 25℃ জলে নিমজ্জিত করুন, তাপীয় ভারসাম্যের পরে, 85℃ এ নিমজ্জিত করুন, প্রতিরোধ ক্ষমতা 63.2% আসে, মোট সময় গণনা করুন |
<10 সেকেন্ড |
| উচ্চ তাপমাত্রা সঞ্চয়স্থান | IEC60068-2-2 | তাপমাত্রা:125℃±5℃ সময়: 1000±24ঘন্টা | কোন সুস্পষ্ট ক্ষতি নেই, R25 △R/R≤±1% |
| ঠান্ডা এবং তাপীয় শক | IEC60068-2-14 |
-40℃~+125℃ T1:30মিনিট সাইকেল সময়:1000 |
কোন সুস্পষ্ট ক্ষতি নেই, R25 △R/R≤±1% |
| নক পরীক্ষা | IEC60068-2-77 |
ত্বরণ: 250m/s2 পালস স্থায়ী: 6ms নক বার: 1000 পুনরুদ্ধারের সময়: 2 ঘন্টা |
কোন সুস্পষ্ট ক্ষতি নেই, R25 △R/R≤±1% |
| নিম্ন তাপমাত্রা সঞ্চয়স্থান | IEC60068-2-1 |
তাপমাত্রা: 40±2℃ সময়: 1000±24ঘন্টা |
কোন সুস্পষ্ট ক্ষতি নেই, R25 △R/R≤±1% |
| লবণ স্প্রে | IEC60068-2-11 | তাপমাত্রা: 35±2℃ সংগ্রহের ঘন্টা: 1.0mL~2.0mL সময়: প্রকৃত চাহিদা অনুযায়ী নির্ধারণ করুন |
কোন সুস্পষ্ট ক্ষতি নেই, R25 △R/R≤±1% |
