পণ্যের বিবরণ:
|
বৈশিষ্ট্য: | চমৎকার ফ্রিকোয়েন্সি এবং তাপমাত্রা বৈশিষ্ট্য | ক্যাপাসিট্যান্স:: | 1.2uf |
---|---|---|---|
রেট ভোল্টেজ:: | 250-310V | উপাদান: | ধাতব পলিপ্রোপিলিন ফিল্ম |
আবেদন: | সাধারন ক্ষেত্রে | কীওয়ার্ড: | X2 সেফটি ক্যাপাসিটর |
বিশেষভাবে তুলে ধরা: | 125VAC X2 সেফটি ক্যাপাসিটর,X2 সেফটি ক্যাপাসিটর 1.8 Uf,1.8 Uf ক্যাপাসিটর |

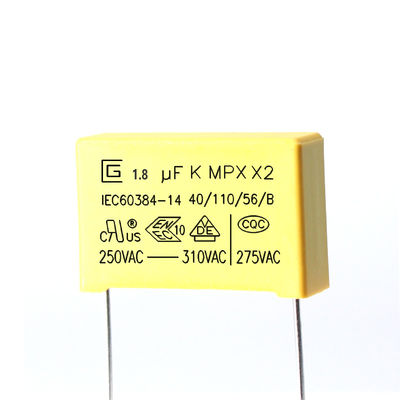

ধাতব পলিপ্রোপিলিন ফিল্ম 1.8uf 185K 125VAC X2 স্যাঁতসেঁতে পরিবেশে নিরাপত্তা ভালো বৈশিষ্ট্য
X2 ক্যাপাসিটরের ভূমিকা
1. চার্জিং, চার্জ করার পরে, ক্যাপাসিটরের দুটি প্লেটের মধ্যে একটি বৈদ্যুতিক ক্ষেত্র তৈরি হবে এবং চার্জিং প্রক্রিয়াটি হল ক্যাপাসিটরের পাওয়ার সাপ্লাই থেকে প্রাপ্ত বৈদ্যুতিক শক্তি সংরক্ষণ করা;
2. ডিসচার্জ, চার্জড ক্যাপাসিটরকে তার চার্জ হারিয়ে চার্জ ও বৈদ্যুতিক শক্তি মুক্ত করার প্রক্রিয়াকে ডিসচার্জ বলে;
3. স্থানীয় ডিভাইসগুলির জন্য শক্তি সরবরাহকারী শক্তি সঞ্চয়কারী ডিভাইস ভোল্টেজ নিয়ন্ত্রকের আউটপুটকে অভিন্ন করে তুলতে পারে এবং লোডের চাহিদা কমাতে পারে;
4. ড্রাইভ সার্কিট কারেন্টের পরিবর্তনকে সন্তুষ্ট করুন, পারস্পরিক কাপলিং হস্তক্ষেপ এড়ান এবং সার্কিটে পাওয়ার সাপ্লাই এবং রেফারেন্স গ্রাউন্ডের মধ্যে উচ্চ-ফ্রিকোয়েন্সি হস্তক্ষেপ প্রতিবন্ধকতা আরও কমিয়ে দিন।
X2 সেফটি ক্যাপাসিটর.pdf
চিহ্নিত করা
1. CIGU লোগো:
2. ক্যাপাসিট্যান্স:(104K ,0.1μF)
3. ক্যাপাসিট্যান্স টলারেন্স:(K)±10%
4. রেটেড ভোল্টেজ: 250,275,300,305,310VAC 5. পণ্যের শ্রেণী:X2
6. পণ্যের ধরন: MPX
7. জলবায়ু বিভাগ: 40/110/56
8. প্যাসিভ ফ্ল্যামেবিলিটি ক্লাস: বি
9. চীন অনুমোদন চিহ্ন: CQC
10. জার্মানির অনুমোদনের চিহ্ন: VDE
11. ENEC অনুমোদন চিহ্ন: ENEC
12. আমেরিকান অনুমোদন চিহ্ন: CUL
13. অনুমোদনের মান: IEC60384-14
না। | প্রধান উপকরণ | স্পেসিফিকেশন | মন্তব্য |
1 | ধাতব পলিপ্রোপিলিন ফিল্ম | MPPZAH বা MPPA(5~12μm) | --- |
2 | Zn, Sn লাইন | Zn বা Zn এবং Sn খাদ | --- |
3 | টার্মিনাল | Cu(তামার তার) (Φ0.55 বা 0.75mm) | ±0.05 মিমি |
4 | সিল করা উপাদান | ইপোক্সি রজন | UL94-V0 |
5 | প্লাস্টিকের কেস | পিবিটি | UL94-V0 |
বৈশিষ্ট্য
1. এটি বিশেষভাবে 100Vac-240Vac প্রধান সহ সিরিয়ালের অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, যেমন ক্যাপাসিটিভ ডিভাইডার, উদাহরণস্বরূপ, এনার্জি মিটার, LED ড্রাইভার ইত্যাদি।
2. ধাতব polypropylene ফিল্ম
3. গুড স্ব-নিরাময় বৈশিষ্ট্য, ঢেউ ভোল্টেজ চাপ সহ্য করে
4. ক্যাপাসিফান্সের দীর্ঘ স্থায়িত্ব
5. স্যাঁতসেঁতে পরিবেশে ভাল বৈশিষ্ট্য
6. চমৎকার সক্রিয় এবং প্যাসিভ শিখা প্রতিরোধী ক্ষমতা
নির্মাণ এবং পণ্য প্রধান উপকরণ
স্পেসিফিকেশন (IEC 60384-14)
পরীক্ষা করার উপাদানসমূহ | কর্মক্ষমতা প্রয়োজনীয়তা | পরীক্ষার শর্তাবলী |
ক্যাপাসিট্যান্স | নির্দিষ্ট সহনশীলতার মধ্যে | 1KHz, 1Vrms সর্বোচ্চ।25 ℃ এ |
অপচয় ফ্যাক্টর | 0.001 (0.1%) সর্বোচ্চ | 1KHz, 1Vrms সর্বোচ্চ।25 ℃ এ |
ভোল্টেজ প্রমাণ | কোন অস্বাভাবিকতা হবে না | টার্মিনালের মধ্যে 4.3UR (Vdc) 60sec পরীক্ষা। |
টার্মিনাল এবং ঘেরের মধ্যে UR×200%+1500Vac, 60sec. | ||
অন্তরণ প্রতিরোধের | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000s | 100±15Vdc, 60sec/25℃ |
সমাপ্তির দৃঢ়তা | কোন তারের ভাঙ্গন এবং ক্যাপাসিটরের কোন ক্ষতি নেই | টার্মিনাল লোড ফোর্সের টান স্ট্রেন্থঃ 1.0 কেজি |
টার্মিনাল লোড ফোর্সের বাঁকানো শক্তি: 0.5 কেজি | ||
সোল্ডারিং তাপের প্রতিরোধ | (1) চেহারা: কোন দৃশ্যমান ক্ষতি | ঝাল তাপমাত্রা: 260±5℃ |
সোল্ডারেবিলিটি | 95% পৃষ্ঠ টিনিং | ঝাল তাপমাত্রা: 260±5℃ |
তাপমাত্রার দ্রুত পরিবর্তন | ক্যাপাসিটারগুলি চাক্ষুষভাবে পরীক্ষা করা হবে এবং কোন দৃশ্যমান ক্ষতি হবে না। | নিম্ন বিভাগের তাপমাত্রা: -40 ℃ |
কম্পন | ক্যাপাসিটারগুলি চাক্ষুষভাবে পরীক্ষা করা হবে এবং কোন দৃশ্যমান ক্ষতি হবে না | ফ্রিকোয়েন্সি পরিসীমা: 10~55Hz |
পরীক্ষা করার উপাদানসমূহ | কর্মক্ষমতা প্রয়োজনীয়তা | পরীক্ষার শর্তাবলী |
জলবায়ু ক্রম | (1) চেহারা: কোন দৃশ্যমান ক্ষতি | শুষ্ক তাপ |
ঠাণ্ডা | ||
স্যাঁতসেঁতে তাপ স্থির অবস্থা | (1) চেহারা: কোন দৃশ্যমান ক্ষতি | +40°C এবং 93% RH, 56 দিন |
চার্জ এবং স্রাব | (1) চেহারা: কোন দৃশ্যমান ক্ষতি | পরীক্ষা ভোল্টেজ: √2 x URVAC 50 Hz |
সহনশীলতা | (1) চেহারা: কোন দৃশ্যমান ক্ষতি | 1.25 x UR VAC 50 Hz, প্রতি ঘন্টায় একবার |
জমা শর্ত
1 টি লক্ষ করা উচিত যে দীর্ঘ প্রিরিওডের জন্য সবেমাত্র বায়ুমণ্ডলে সংরক্ষণ করা হলে টার্মিনালগুলির সোল্ডারেবিলিটি খারাপ হতে পারে
2 এটি বিশেষ করে উচ্চ তাপমাত্রা এবং উচ্চ আর্দ্রতার মধ্যে অবস্থিত হওয়া উচিত নয়, এটি অবশ্যই নিম্নলিখিত শর্তগুলিতে জমা দিতে হবে (মূল প্যাকেজে রাখা)
তাপমাত্রা: 35 MAX আপেক্ষিক আর্দ্রতা: 60% MAX
3 স্টোরেজ সময়কাল: ক্ষতি: 12 মাস সর্বোচ্চ (প্যাকেজ ব্যাগের লেবেলে চিহ্নিত উত্পাদন তারিখ থেকে)
পরিবেশের প্রয়োজনীয়তা
1 RoHS এর প্রয়োজনীয়তার সাথে সম্মতি।
2 রিচের প্রয়োজনীয়তার সাথে সম্মতি।
3 হ্যালোজেন ছাড়া (প্রয়োজন হিসাবে)।
4 অনুগ্রহ করে Rohs এবং তৃতীয় পক্ষের দ্বারা পৌঁছানোর পরীক্ষার রিপ্রোটের জন্য সংযুক্তি 2 দেখুন
মান নিয়ন্ত্রণ
পণ্য কাঠামো
রেফারেন্স মান
GB-T2693-2001(IDT IEC 60384-1-2008) ইলেকট্রনিক সরঞ্জামে ব্যবহারের জন্য স্থির ক্যাপাসিটর - অংশ 1: জেনেরিক স্পেসিফিকেশন
GB-T14472-1988 ইলেকট্রনিক যন্ত্রপাতি ব্যবহারের জন্য স্থির ক্যাপাসিটর - অংশ 16: বিভাগীয় স্পেসিফিকেশন: স্থায়ী ধাতবযুক্ত পলিপ্রোপিলিন ফিল্ম ডিসি ক্যাপাসিটর
IEC-60384-14-2005 ইলেকট্রনিক যন্ত্রপাতি ব্যবহারের জন্য স্থির ক্যাপাসিটর - অংশ 16: বিভাগীয় স্পেসিফিকেশন: স্থায়ী ধাতব পলিপ্রোপিলিন ফিল্ম ডিসি ক্যাপাসিটর
GB-T 2828.1-2003 গুণাবলী দ্বারা পরিদর্শনের জন্য নমুনা পদ্ধতি - অংশ 1: লট-বাই-লট পরিদর্শনের জন্য গ্রহণযোগ্যতা মানের সীমা (AQL) দ্বারা সূচীকৃত নমুনা স্কিমগুলি (ISO 2859-1:1999, IDT)
