পণ্যের বিবরণ:
|
| বৈশিষ্ট্য: | ক্যাপাসিফান্সের দীর্ঘ স্থায়িত্ব | ক্যাপাসিট্যান্স:: | 2.2uf |
|---|---|---|---|
| রেট ভোল্টেজ:: | 250-310V | উপাদান: | ধাতব পলিপ্রোপিলিন ফিল্ম |
| আবেদন: | সাধারন ক্ষেত্রে | কীওয়ার্ড: | X2 সেফটি ক্যাপাসিটর |
| বিশেষভাবে তুলে ধরা: | 2.2 Uf ক্যাপাসিটর,ক্যাপাসিটর 2.2 Uf,ধাতব পলিপ্রোপিলিন ফিল্ম ক্যাপাসিটর |
||

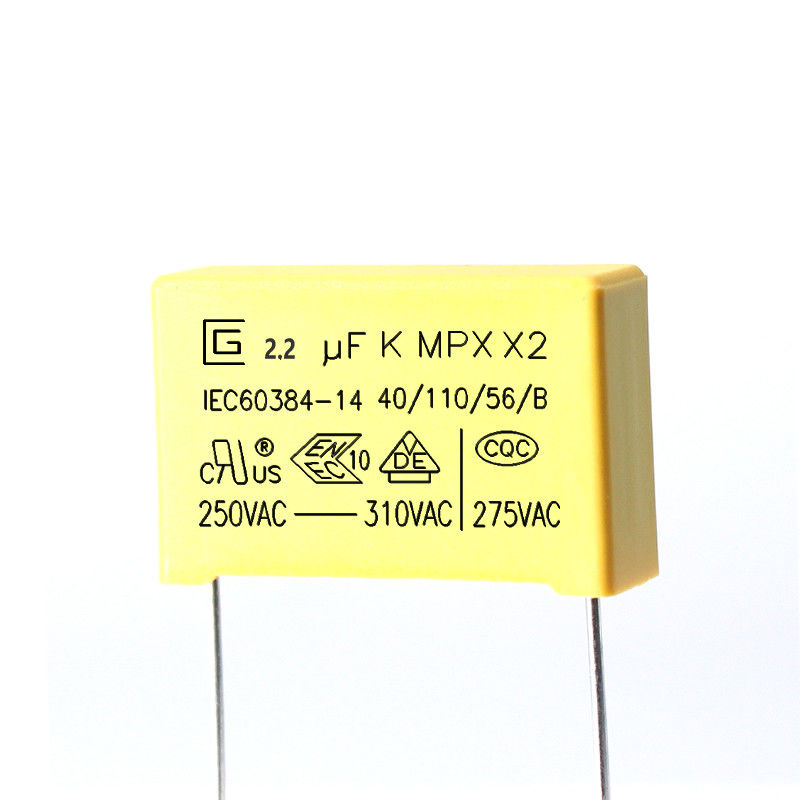

ক্যাপাসিফান্স 2.2uf 185K 225VAC X2 সেফটি মেটালাইজড পলিপ্রোপিলিন ফিল্মের দীর্ঘ স্থায়িত্ব
সেফটি এক্স 2 ক্যাপাসিটার হল এক ধরনের নিরাপত্তা ক্যাপাসিটর।সেফটি ক্যাপাসিটারগুলি এই ধরনের অনুষ্ঠানে ব্যবহার করা হয়, অর্থাৎ, ক্যাপাসিটর ব্যর্থ হওয়ার পরে, এটি বৈদ্যুতিক শক সৃষ্টি করবে না এবং ব্যক্তিগত নিরাপত্তাকে বিপন্ন করবে না।
1. X2 নিরাপত্তা ক্যাপাসিটরের প্রধান কাঠামো।
এটি ধাতবযুক্ত পলিপ্রোপিলিন ফিল্ম নন-ইনডাকটিভ স্ট্রাকচার উইন্ডিং দিয়ে তৈরি, টিনযুক্ত তামা পরিহিত ইস্পাত তার, প্লাস্টিকের শেল এবং শিখা প্রতিরোধক ইপোক্সি রজন প্যাকেজ ব্যবহার করে।
পলিপ্রোপিলিন ফিল্ম অস্তরক হিসাবে ব্যবহৃত হয়, এবং পৃষ্ঠের জিঙ্ক-অ্যালুমিনিয়াম ধাতব স্তরটি ইলেক্ট্রোড হিসাবে ভ্যাকুয়াম-বাষ্পীভূত হয়।এটি উইন্ডিং এবং অন্যান্য প্রক্রিয়া দ্বারা উত্পাদিত হয়।বাইরের অংশটি (PBT) শিখা-প্রতিরোধী প্লাস্টিকের শেল দিয়ে প্যাকেজ করা হয় এবং ইপোক্সি রজন দিয়ে পাত্র করা হয়।চেহারা নকশা কম্প্যাক্ট এবং উচ্চ ঘনত্ব উপলক্ষ ইনস্টলেশনের জন্য উপযুক্ত.
X2 সিরিজের ফিল্ম ক্যাপাসিটরগুলি প্রধানত পাওয়ার ইনপুটের L/N সংযোগ করে EMI দমনের জন্য ব্যবহৃত হয় এবং ইনপুট পোর্টের সমান্তরালে ব্যবহৃত হয়।সুবিধাগুলো নিম্নরূপ:
1. এই ক্যাপাসিটরটি খুব স্থিতিশীল, সময়ের সাথে সামান্য পরিবর্তন এবং স্থিতিশীলতার সাথে, তাই ইনপুটটি পরিবেশগত কারণগুলির দ্বারা সহজে প্রভাবিত হয় না।
2. অন্যান্য ধরণের সিরামিক ক্যাপাসিটর থেকে ভিন্ন, ফিল্ম ক্যাপাসিটরগুলির ক্যাপাসিট্যান্স ভোল্টেজ দ্বারা কম প্রভাবিত হয়।একটি X7R সিরামিক ক্যাপাসিটরের ক্যাপাসিট্যান্সের পরিবর্তন 0V এবং প্রয়োগকৃত ভোল্টেজের 50% এর মধ্যে 40% হয়।
3. বেশিরভাগ ধরণের ক্যাপাসিটরের বিপরীতে, ফিল্ম ক্যাপাসিটরগুলির একটি খুব কম অপসারণ ফ্যাক্টর থাকে।এর মানে হল ফিল্ম ক্যাপাসিটরের মধ্য দিয়ে এসি কারেন্ট প্রবাহিত হলে খুব কম তাপ উৎপন্ন হয়।X7R ক্যাপাসিটর এর মধ্য দিয়ে প্রবাহিত কারেন্টের 10%কে তাপে রূপান্তরিত করে, যখন ফিল্ম ক্যাপাসিটর 0.1% এর কম।
X2 সেফটি ক্যাপাসিটর.pdf
চিহ্নিত করা
1. CIGU লোগো:
2. ক্যাপাসিট্যান্স:(104K ,0.1μF)
3. ক্যাপাসিট্যান্স টলারেন্স:(K)±10%
4. রেটেড ভোল্টেজ: 250,275,300,305,310VAC 5. পণ্যের শ্রেণী:X2
6. পণ্যের ধরন: MPX
7. জলবায়ু বিভাগ: 40/110/56
8. প্যাসিভ ফ্ল্যামেবিলিটি ক্লাস: বি
9. চীন অনুমোদন চিহ্ন: CQC
10. জার্মানির অনুমোদনের চিহ্ন: VDE
11. ENEC অনুমোদন চিহ্ন: ENEC
12. আমেরিকান অনুমোদন চিহ্ন: CUL
13. অনুমোদনের মান: IEC60384-14
|
না। |
প্রধান উপকরণ |
স্পেসিফিকেশন |
মন্তব্য |
|
1 |
ধাতব পলিপ্রোপিলিন ফিল্ম |
MPPZAH বা MPPA(5~12μm) |
--- |
|
2 |
Zn, Sn লাইন |
Zn বা Zn এবং Sn খাদ |
--- |
|
3 |
টার্মিনাল |
Cu(তামার তার) (Φ0.55 বা 0.75mm) |
±0.05 মিমি |
|
4 |
সিল করা উপাদান |
ইপোক্সি রজন |
UL94-V0 |
|
5 |
প্লাস্টিকের কেস |
পিবিটি |
UL94-V0 |
বৈশিষ্ট্য
1. এটি বিশেষভাবে 100Vac-240Vac প্রধান সহ সিরিয়ালের অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে, যেমন ক্যাপাসিটিভ ডিভাইডার, উদাহরণস্বরূপ, এনার্জি মিটার, LED ড্রাইভার ইত্যাদি।
2. ধাতব polypropylene ফিল্ম
3. গুড স্ব-নিরাময় বৈশিষ্ট্য, ঢেউ ভোল্টেজ চাপ সহ্য করে
4. ক্যাপাসিফান্সের দীর্ঘ স্থায়িত্ব
5. স্যাঁতসেঁতে পরিবেশে ভাল বৈশিষ্ট্য
6. চমৎকার সক্রিয় এবং প্যাসিভ শিখা প্রতিরোধী ক্ষমতা
নির্মাণ এবং পণ্য প্রধান উপকরণ
স্পেসিফিকেশন (IEC 60384-14)
| পরীক্ষা করার উপাদানসমূহ | কর্মক্ষমতা প্রয়োজনীয়তা | পরীক্ষার শর্তাবলী |
| ক্যাপাসিট্যান্স | নির্দিষ্ট সহনশীলতার মধ্যে | 1KHz, 1Vrms সর্বোচ্চ।25 ℃ এ |
| অপচয় ফ্যাক্টর | 0.001 (0.1%) সর্বোচ্চ | 1KHz, 1Vrms সর্বোচ্চ।25 ℃ এ |
| ভোল্টেজ প্রমাণ | কোন অস্বাভাবিকতা হবে না | টার্মিনালের মধ্যে 4.3UR (Vdc) 60sec পরীক্ষা। |
| টার্মিনাল এবং ঘেরের মধ্যে UR×200％+1500Vac, 60sec. | ||
| অন্তরণ প্রতিরোধের | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000s | 100±15Vdc, 60sec/25℃ |
| সমাপ্তির দৃঢ়তা | কোন তারের ভাঙ্গন এবং ক্যাপাসিটরের কোন ক্ষতি নেই |
টার্মিনাল লোড ফোর্সের টান স্ট্রেন্থঃ 1.0 কেজি |
|
টার্মিনাল লোড ফোর্সের বাঁকানো শক্তি: 0.5 কেজি |
||
| সোল্ডারিং তাপের প্রতিরোধ |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি |
ঝাল তাপমাত্রা: 260±5℃ |
| সোল্ডারেবিলিটি | 95% পৃষ্ঠ টিনিং |
ঝাল তাপমাত্রা: 260±5℃ |
| তাপমাত্রার দ্রুত পরিবর্তন | ক্যাপাসিটারগুলি চাক্ষুষভাবে পরীক্ষা করা হবে এবং কোন দৃশ্যমান ক্ষতি হবে না। |
নিম্ন বিভাগের তাপমাত্রা: -40 ℃ |
| কম্পন | ক্যাপাসিটারগুলি চাক্ষুষভাবে পরীক্ষা করা হবে এবং কোন দৃশ্যমান ক্ষতি হবে না |
ফ্রিকোয়েন্সি পরিসীমা: 10~55Hz |
| পরীক্ষা করার উপাদানসমূহ | কর্মক্ষমতা প্রয়োজনীয়তা | পরীক্ষার শর্তাবলী |
| জলবায়ু ক্রম |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি |
শুষ্ক তাপ |
|
ঠাণ্ডা |
||
| স্যাঁতসেঁতে তাপ স্থির অবস্থা |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি |
+40°C এবং 93% RH, 56 দিন |
| চার্জ এবং স্রাব |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি |
পরীক্ষা ভোল্টেজ: √2 x URVAC 50 Hz |
| সহনশীলতা |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি |
1.25 x UR VAC 50 Hz, প্রতি ঘন্টায় একবার |
জমা শর্ত
1 টি লক্ষ করা উচিত যে দীর্ঘ প্রিরিওডের জন্য সবেমাত্র বায়ুমণ্ডলে সংরক্ষণ করা হলে টার্মিনালগুলির সোল্ডারেবিলিটি খারাপ হতে পারে
2 এটি বিশেষ করে উচ্চ তাপমাত্রা এবং উচ্চ আর্দ্রতার মধ্যে অবস্থিত হওয়া উচিত নয়, এটি অবশ্যই নিম্নলিখিত শর্তগুলিতে জমা দিতে হবে (মূল প্যাকেজে রাখা)
তাপমাত্রা: 35 MAX আপেক্ষিক আর্দ্রতা: 60% MAX
3 স্টোরেজ সময়কাল: ক্ষতি: 12 মাস সর্বোচ্চ (প্যাকেজ ব্যাগের লেবেলে চিহ্নিত উত্পাদন তারিখ থেকে)
পরিবেশের প্রয়োজনীয়তা
1 RoHS এর প্রয়োজনীয়তার সাথে সম্মতি।
2 রিচের প্রয়োজনীয়তার সাথে সম্মতি।
3 হ্যালোজেন ছাড়া (প্রয়োজন হিসাবে)।
4 অনুগ্রহ করে Rohs এবং তৃতীয় পক্ষের দ্বারা পৌঁছানোর পরীক্ষার রিপ্রোটের জন্য সংযুক্তি 2 দেখুন
মান নিয়ন্ত্রণ
পণ্য কাঠামো
সেফটি ক্যাপাসিটারগুলি এই ধরনের অনুষ্ঠানে ব্যবহার করা হয়, অর্থাৎ, ক্যাপাসিটর ব্যর্থ হওয়ার পরে, এটি বৈদ্যুতিক শক সৃষ্টি করবে না এবং ব্যক্তিগত নিরাপত্তাকে বিপন্ন করবে না।
এতে দুই ধরনের এক্স ক্যাপাসিটার এবং ওয়াই ক্যাপাসিটার রয়েছে।X ক্যাপাসিটর হল পাওয়ার লাইনের (LN) দুটি লাইনের মধ্যে সংযুক্ত ক্যাপাসিটর।সাধারণত, ধাতব ফিল্ম ক্যাপাসিটর ব্যবহার করা হয়, কারণ ধাতব ফিল্ম ক্যাপাসিটরগুলি আকারে বড়, তবে তারা তাত্ক্ষণিক চার্জিং এবং ডিসচার্জ করার অনুমতি দেয়।কারেন্টও অনেক বড়, এবং এর অভ্যন্তরীণ প্রতিরোধ ক্ষমতাও ছোট।সাধারণ ক্যাপাসিটরগুলির খুব কম রিপল কারেন্ট সূচক এবং উচ্চ গতিশীল অভ্যন্তরীণ প্রতিরোধ ক্ষমতা রয়েছে।একটি সাধারণ ক্যাপাসিটর দিয়ে X ক্যাপাসিটর প্রতিস্থাপন, ক্যাপাসিটর সহ্য ভোল্টেজ মান পূরণ করতে পারে না ছাড়াও, রিপল বর্তমান সূচক প্রয়োজনীয়তা পূরণ করাও কঠিন।ধাতব ফিল্ম ক্যাপাসিটারগুলিতে ব্যবহৃত ফিল্মগুলির মধ্যে রয়েছে পলিথিন, পলিপ্রোপিলিন, পলিকার্বোনেট ইত্যাদি, এবং ক্ষতের প্রকারগুলি ছাড়াও স্তরিত প্রকারগুলিও রয়েছে।এই ধরনের মেটালাইজড ফিল্ম ক্যাপাসিটরের একটি তথাকথিত সেল্ফ হিলিং অ্যাকশন থাকে, অর্থাৎ, বৈদ্যুতিক ইন্টারফেসের ভঙ্গুরতার কারণে যদি ইলেক্ট্রোডের একটি ক্ষুদ্র অংশ শর্ট-সার্কিট হয়, তাহলে শর্ট সার্কিট করা অংশের চারপাশের ইলেক্ট্রোড ধাতুর কারণে সেই সময়ে ক্যাপাসিটর দ্বারা বাহিত ইলেক্ট্রোস্ট্যাটিক শক্তি বা শর্ট-সার্কিট কারেন্ট, এটি নিরোধক পুনরুদ্ধারের জন্য গলিত এবং বাষ্পীভবনের একটি বৃহত্তর অঞ্চল ঘটাবে, যাতে ক্যাপাসিটর আবার ক্যাপাসিটরের ভূমিকায় ফিরে আসবে;Y ক্যাপাসিটর যথাক্রমে পাওয়ার লাইনের দুটি লাইন এবং স্থল (LE , NE) ক্যাপাসিট্যান্সের মধ্যে সংযুক্ত থাকে, সাধারণত জোড়ায় দেখা যায়।লিকেজ কারেন্টের সীমাবদ্ধতার উপর ভিত্তি করে, Y ক্যাপাসিটরের মান খুব বেশি হওয়া উচিত নয়।সাধারণত, X ক্যাপাসিটর হল uF স্তরের, এবং Y ক্যাপাসিটর হল nF স্তরের।X ক্যাপাসিটর ডিফারেনশিয়াল মোড হস্তক্ষেপ দমন করে, এবং Y ক্যাপাসিটর সাধারণ মোড হস্তক্ষেপকে দমন করে।
