পণ্যের বিবরণ:
|
| অপারেটিং তাপমাত্রা: | -40~+105degC/150degC | আউটপুট: | ডিজিটাল, ডিজিটাল সেন্সর |
|---|---|---|---|
| টাইপ: | এনটিসি থার্মিস্টর | কাস্টমাইজ করুন: | নমুনা সেবা প্রদান |
| নমুনা: | সমর্থন | সঠিকতা: | 1%~5% |
| তত্ত্ব: | রেজিস্ট্যান্স সেন্সর, রেজিস্ট্যান্স সেন্সর | আবেদন: | ইন-কার তাপমাত্রা নিয়ন্ত্রণ মডিউলে আবেদন করুন |
| বিশেষভাবে তুলে ধরা: | B3950 জলরোধী ডিজিটাল তাপমাত্রা সেন্সর,জলরোধী ডিজিটাল তাপমাত্রা সেন্সর প্রোব |
||

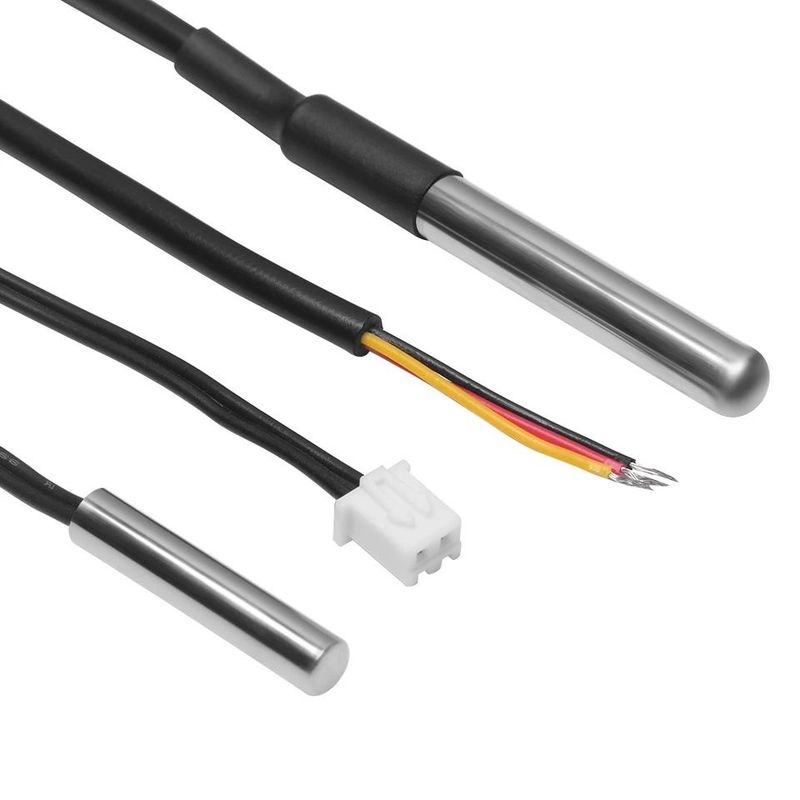

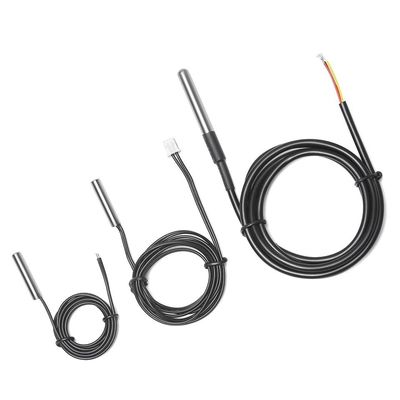

OEM দৈর্ঘ্য DS18B20 10K 1% B3950 জলরোধী ডিজিটাল তাপমাত্রা সেন্সর প্রোব
থ্রেড হাউজিং NTC তাপমাত্রা সেন্সর বর্ণনা
তাপমাত্রা সেন্সরটি উচ্চ নির্ভুলতার সাথে তৈরি করা হয়েছে, নির্ভরযোগ্য এনটিসি থার্মিস্টার উচ্চ মানের পিভিসি তারের সাথে সংযুক্ত, যা উত্তাপ, তাপ পরিবাহী এবং জল প্রতিরোধী উপকরণ দিয়ে পছন্দসই আকারে মোড়ানো হয়, যাতে দূর-দূরত্বের তাপমাত্রা পরিমাপ এবং নিয়ন্ত্রণ এবং ইনস্টলেশন সহজতর হয়।
থ্রেড প্রোব NTC তাপমাত্রা সেন্সরের বিশদ বিবরণ
জলরোধী
জলরোধী স্টেইনলেস স্টীল খাপ
কোন বাহ্যিক উপাদান নেই
অনন্য 1-তারের ইন্টারফেসের যোগাযোগের জন্য শুধুমাত্র একটি পোর্ট পিন প্রয়োজন।
UNIQL JE স্টোরেজ পদ্ধতি
প্রতিটি ডিভাইসে একটি অনবোর্ড রমে সংরক্ষিত একটি অনন্য 64 বিট সিরিয়াল কোড থাকে।
বৈশিষ্ট্য
1. ওয়াইড অপারেটিং তাপমাত্রা পরিসীমা, ভাল স্থায়িত্ব এবং নির্ভরযোগ্যতা.
2. ইনস্টলেশন এবং ম্যানিপুলেশন সহজ কারণ সিলিং পরিবেশ এবং শর্ত অনুযায়ী করা যেতে পারে এটি গ্রাহক দ্বারা প্রয়োগ করা হয়।
3. নির্ভুল পরীক্ষা তাপমাত্রা পরিবর্তনকে সুনির্দিষ্টভাবে প্রতিফলিত করতে পারে।
4. অন্তরক প্রতিরোধ (MΩ): DC500 V এ 100MΩ এর বেশি
5. কাজের তাপমাত্রা পরিসীমা (°C): -50 থেকে +150
6. অপসারণ ফ্যাক্টর (mw/°C): 1-2 (স্থির বাতাসে)
7. তাপীয় সময় ধ্রুবক(গুলি): 10-20 সেকেন্ডের মধ্যে (বাতাসে)
তাপমাত্রা পরিমাপ, সেন্সিং এবং নিয়ন্ত্রণের জন্য ব্যবহৃত তাপমাত্রা সেন্সর:
• জল বয়লার
• গরম করার সিস্টেম
• চিলার সিস্টেম
• জল এবং ব্যবহৃত জল সিস্টেম
• জল এবং তেল ট্যাঙ্ক
• ভোক্তা যন্ত্রপাতি, কফি মেশিন
• শিল্প যন্ত্রপাতি
• সোলার হিটিং সিস্টেম
টাইপ | এনটিসি (থার্মিস্টর) তাপমাত্রা সেন্সর |
তাপমাত্রা সীমা | -50℃ ~ +300℃； কাস্টমাইজড |
যথার্থতা | 1% - 5% - 10% |
RT(25℃) | 1K；2K；2.2K； 1000K; কাস্টমাইজড |
খ মান | 3274；3435；3470；3928；3950；3977；4100；4200；4400；কাস্টমাইজড |
প্রোব উপাদান | স্টেইনলেস স্টীল SS304; অ্যালুমিনিয়াম; তামা; প্লাস্টিক; ইপক্সি; গ্লাস |
স্থাপন | ফ্ল্যাঞ্জযুক্ত; সারফেস; থ্রেডেড; প্লাস্টিক; সোজা; ফিল্ম; কাস্টমাইজড |
তারের উপাদান | তাপ সঙ্কুচিত টিউব; পিভিসি টিউব; গ্লাস ফাইবার টিউব; টেফলন টিউব |
সংযোগকারী | মোলেক্স;জেএসটি;ডুপন্ট;সিডব্লিউবি;সিজেটি;ইউ টাইপ |
জলরোধী | IP67; IP68 |
এনটিসি তাপমাত্রা সেন্সরের অপারেটিং তাপমাত্রা এবং পরিবেশ তার মূল উপাদান এবং সীসা তারের নির্দিষ্ট কর্মক্ষমতার উপর নির্ভর করে:
►নিম্নলিখিত বিভিন্ন অপারেটিং তাপমাত্রার সাথে এনটিসি তাপমাত্রা সেন্সর ব্যবহার করে বিভিন্ন এনটিসি থার্মিস্টর:
চিপ বা MF52A,MF51E,MF55: তাপমাত্রা প্রতিরোধ গ্রেড 125℃, প্রকৃত তাপমাত্রা প্রতিরোধ গ্রেড 150℃
MF58: তাপমাত্রা প্রতিরোধ গ্রেড 200℃, প্রকৃত তাপমাত্রা প্রতিরোধ গ্রেড 250℃
MF51: তাপমাত্রা প্রতিরোধ গ্রেড 200℃, প্রকৃত তাপমাত্রা প্রতিরোধ গ্রেড 250℃
বিশেষ MF51: তাপমাত্রা প্রতিরোধ গ্রেড 250℃, প্রকৃত তাপমাত্রা প্রতিরোধ গ্রেড 300℃
ওয়েল্ডলেস চিপ: তাপমাত্রা প্রতিরোধ গ্রেড 450℃, প্রকৃত তাপমাত্রা প্রতিরোধ গ্রেড 500℃
► অপারেটিং পরিবেশ
উচ্চ তাপমাত্রা, উচ্চ আর্দ্রতা এবং উচ্চ জারা পরিবেশে, আমরা মূল উপাদান হিসাবে গ্লাস সিল টাইপ থার্মিস্টর ব্যবহার করার পরামর্শ দিই। এবং উচ্চ আর্দ্রতার পরিবেশে MF51 টাইপ সেরা NTC থার্মিস্টর হবে।
► তাপমাত্রা সেন্সরের ডিজাইন বিবেচনা এবং পদ্ধতি:
1. গ্রাহকের নকশা বা একত্রিত প্রয়োজনীয়তা অনুযায়ী আকৃতি চয়ন করুন, এবং থার্মিস্টর নিশ্চিত করুন।
2. গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী থার্মিস্টর উপাদান এবং অন্যান্য উপকরণ নিশ্চিত করুন
3. উপযুক্ত প্রতিরোধ, বি মান এবং সহনশীলতা চয়ন করুন
4. গ্রাহকের প্রয়োজনীয়তা মেটাতে উপযুক্ত আর্দ্রতা-প্রমাণ এবং নিরোধক প্রযুক্তি চয়ন করুন
5. যান্ত্রিক শক প্রতিরোধের কর্মক্ষমতা প্রয়োজনীয়তা পূরণের জন্য উপযুক্ত encapsulation গঠন চয়ন করুন
6. গ্রাহকের বিশেষ প্রয়োজনীয়তা পূরণ করুন.
বিশ্বাসযোগ্যতা পরীক্ষা
| পরীক্ষামূলক বস্তু | টেস্ট স্ট্যান্ডার্ড | পরীক্ষা পদ্ধতি | কর্মক্ষমতা প্রয়োজনীয়তা |
| জিরো পাওয়ার রেজিস্ট্যান্স | IEC 60539-1 | 25℃±0.005℃-এ ধ্রুবক তাপমাত্রা স্নানে নমুনাগুলি নিমজ্জিত করুন, স্থির প্রতিরোধের পরীক্ষা করুন | প্রতিরোধের পরিমাণ ±1% |
| খ মান | IEC60539-1 | 25℃,50℃(বা 85℃) স্থির তাপমাত্রার স্নানে নমুনাগুলি নিমজ্জিত করুন, স্থির প্রতিরোধের পরীক্ষা করুন এবং B মান গণনা করুন | প্রতিরোধের পরিমাণ ±1% |
| মুক্ত পতন | IEC60068-2-32 | পতনের উচ্চতা: 1.5±0.1m, পৃষ্ঠ: সিমেন্ট, 1 বার | কোন সুস্পষ্ট ক্ষতি নেই, R25 △R/R≤±1% |
| নিরোধক | IEC60539-1 | নিরোধক শেল পরীক্ষা নিরোধক প্রতিরোধের উপর 500V চাপ | >500MOhm |
| ভোল্টেজ সহ্য করুন | IEC60539-1 | ভোল্টেজ সহ্য করুন: 1500V/AC, লিকেজ কারেন্ট: 2mA দীর্ঘস্থায়ী: 60 সেকেন্ড | কোন সুস্পষ্ট ক্ষতি |
| চিন্তা | IEC60068-2-21 | শেষে অভিন্ন গতি টানুন, F>4.0KG (গ্রাহকের দ্বারা অনুরোধ করা হয়েছে) | কোন সুস্পষ্ট ক্ষতি নেই, R25 △R/R≤±1% |
| কম্পন | Q/HBm 108-94 | পরীক্ষার ফ্রিকোয়েন্সি: 10~500Hz, সুইং: 1.2 মিমি ত্বরণ: 30m/s2 দিকনির্দেশ X,Y,Z সময়: 8ঘন্টা/দিক | কোন সুস্পষ্ট ক্ষতি নেই, R25 △R/R≤±1% |
| স্থির আর্দ্রতা এবং তাপ | IEC60068-2-78 | তাপমাত্রা:40±2℃ আর্দ্রতা:92-95%RH সময়:1000±24ঘন্টা | কোন সুস্পষ্ট ক্ষতি নেই, R25 △R/R≤±1% |
| তাপীয় সময় ধ্রুবক | EC60539-1 | 25℃ জলে নিমজ্জিত করুন, তাপীয় ভারসাম্যের পরে, 85℃ এ নিমজ্জিত করুন, প্রতিরোধ ক্ষমতা 63.2% আসে, মোট সময় গণনা করুন | <10 সেকেন্ড |
| উচ্চ তাপমাত্রা সঞ্চয়স্থান | IEC60068-2-2 | তাপমাত্রা:125℃±5℃ সময়: 1000±24ঘন্টা | কোন সুস্পষ্ট ক্ষতি নেই, R25 △R/R≤±1% |
| ঠান্ডা এবং তাপীয় শক | IEC60068-2-14 | -40℃~+125℃ T1:30মিনিট সাইকেল সময়:1000 | কোন সুস্পষ্ট ক্ষতি নেই, R25 △R/R≤±1% |
| নক পরীক্ষা | IEC60068-2-77 | ত্বরণ: 250m/s2 পালস স্থায়ী: 6ms নক বার: 1000 পুনরুদ্ধারের সময়: 2 ঘন্টা | কোন সুস্পষ্ট ক্ষতি নেই, R25 △R/R≤±1% |
| নিম্ন তাপমাত্রা সঞ্চয়স্থান | IEC60068-2-1 | তাপমাত্রা: 40±2℃ সময়: 1000±24ঘন্টা | কোন সুস্পষ্ট ক্ষতি নেই, R25 △R/R≤±1% |
| লবণ স্প্রে | IEC60068-2-11 | তাপমাত্রা: 35±2℃ সংগ্রহের ঘন্টা: 1.0mL~2.0mL সময়: প্রকৃত চাহিদা অনুযায়ী নির্ধারণ করুন | কোন সুস্পষ্ট ক্ষতি নেই, R25 △R/R≤±1% |
