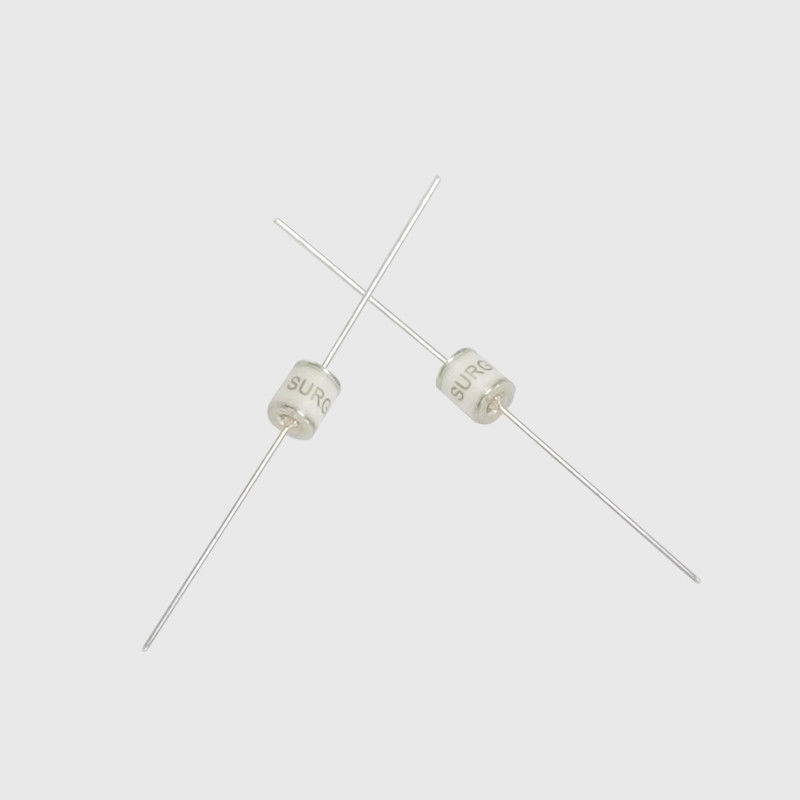

লো ক্যাপাসিটেন্স গ্যাস ডিসচার্জ টিউব 70V-5000V​ SMD স্ট্রাকচারের নমুনা পাওয়া যায়

লো ক্যাপাসিটেন্স গ্যাস ডিসচার্জ টিউব - SX5 সিরিজ DC স্পার্ক-ওভার ভোল্টেজ : 70~5000V

SX5 0 - 230X SMDT.pdf


গ্যাস ডিসচার্জ টিউব একটি ফাঁক-টাইপ বাজ সুরক্ষা উপাদান, যা যোগাযোগ ব্যবস্থার বজ্র সুরক্ষায় ব্যাপকভাবে ব্যবহৃত হয়েছে।ডিসচার্জ টিউবটি প্রায়শই একটি বহু-স্তরের সুরক্ষা সার্কিটের প্রথম বা প্রথম দুটি পর্যায়ে বাজ তাত্ক্ষণিক ওভারকারেন্ট এবং ওভারভোল্টেজ সীমাবদ্ধ করতে ব্যবহৃত হয়।যেহেতু ডিসচার্জ টিউবের আন্তঃ-ইলেক্ট্রোড নিরোধক প্রতিরোধ ক্ষমতা বড় এবং পরজীবী ক্যাপাসিট্যান্স ছোট, এটি উচ্চ ফ্রিকোয়েন্সির জন্য উপযুক্ত নয় সিগন্যাল লাইনের জন্য বজ্রপাত সুরক্ষার সুনির্দিষ্ট সুবিধা রয়েছে।ডিসচার্জ টিউবের সুরক্ষা বৈশিষ্ট্যগুলির প্রধান ত্রুটিগুলি হ'ল স্রাবের সময় বিলম্ব বড়, ক্রিয়া সংবেদনশীলতা আদর্শ নয় এবং তরঙ্গের মাথার খাড়া উত্থানের সাথে বজ্রপাতের তরঙ্গকে কার্যকরভাবে দমন করা কঠিন, এবং একটি পাওয়ার সিস্টেমের বাজ সুরক্ষায় ফ্রি হুইলিং সমস্যা।

সাধারণত ব্যবহৃত গ্যাস ডিসচার্জ টিউবগুলির মধ্যে রয়েছে দুই-ইলেক্ট্রোড ডিসচার্জ টিউব এবং তিন-ইলেক্ট্রোড ডিসচার্জ টিউব।বেশিরভাগ প্যাকেজিং শেল উপকরণ সিরামিক, তাই তাদের সিরামিক ডিসচার্জ টিউব বলা হয়।


নীতি


ডিসচার্জ টিউবের কাজের নীতি হল গ্যাস গ্যাপ ডিসচার্জ।যখন ডিসচার্জ টিউবের দুটি খুঁটির মধ্যে একটি নির্দিষ্ট ভোল্টেজ প্রয়োগ করা হয়, তখন ইলেক্ট্রোডগুলির মধ্যে একটি অসম বৈদ্যুতিক ক্ষেত্র তৈরি হয়: এই বৈদ্যুতিক ক্ষেত্রের কর্মের অধীনে, টিউবের গ্যাস বিচ্ছিন্ন হতে শুরু করে।যখন প্রয়োগকৃত ভোল্টেজ ইলেক্ট্রোডের মধ্যে ব্যবধান বাড়াতে থাকে .সঞ্চালনের পরে, ডিসচার্জ টিউবের দুটি খুঁটির মধ্যে ভোল্টেজ ডিসচার্জ আর্ক দ্বারা নির্ধারিত অবশিষ্ট ভোল্টেজ স্তরে থাকবে।, এই অবশিষ্ট ভোল্টেজ সাধারণত খুব কম হয়, যাতে ডিসচার্জ টিউবের সাথে সমান্তরালভাবে সংযুক্ত ইলেকট্রনিক যন্ত্রপাতি ওভারভোল্টেজের ক্ষতি থেকে সুরক্ষিত থাকে

বৈশিষ্ট্য

1. RoHS এবং HF অনুগত
2. SMD স্ট্রাকচার
3. ডিসি স্পার্ক-ওভার ভোল্টেজ: 70~5000V 4. কম ক্যাপাসিট্যান্স
5. এজেন্সি স্বীকৃতি: UL
6. অপারেটিং তাপমাত্রা:-30°C ~ +85°C স্টোরেজ
তাপমাত্রা:-40°C ~ +115°C


পণ্য গুদাম স্টোরেজ শর্তাবলী

· জমা শর্ত:
1. স্টোরেজ তাপমাত্রা: -10°C~+40°C
2. আপেক্ষিক আর্দ্রতা:≤75% RH
3. ক্ষয়কারী বায়ুমণ্ডল এবং সূর্যালোক থেকে দূরে রাখুন।· সঞ্চয়ের সময়কাল: 1 বছর



প্রস্তাবিত অ্যাপ্লিকেশন

1. কেবল মডেম
2. xDSL
3. সেট-টপ বক্স
4. টিভি সেট
5. পাওয়ার সরবরাহকারী
6. কনজিউমার ইলেকট্রনিক্স
