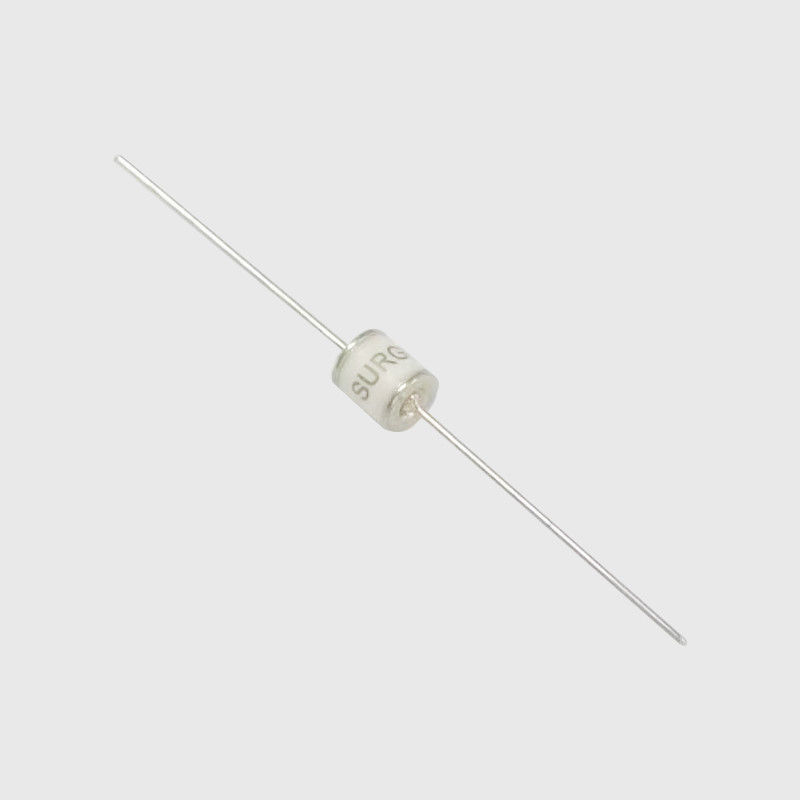

70V - 5000V গ্লাস ডিসচার্জ টিউব SMD গঠন নমুনা উপলব্ধ

কম ক্যাপাসিট্যান্সের গ্যাস ডিসচার্জ টিউব - SX5 সিরিজ RoHS এবং HF কমপ্লায়েন্ট

SX5 0 - 230X SMDT.pdf


গঠন


কিছু গ্যাস ডিসচার্জ টিউব টিউবের এনক্যাপসুলেশন শেল হিসাবে গ্লাস ব্যবহার করে।কেউ কেউ প্যাকেজ শেল হিসাবে সিরামিক ব্যবহার করে এবং ডিসচার্জ টিউবটি স্থিতিশীল বৈদ্যুতিক বৈশিষ্ট্য (যেমন আর্গন এবং নিয়ন গ্যাস ইত্যাদি) সহ একটি নিষ্ক্রিয় গ্যাস দিয়ে ভরা হয়।সাধারণত ব্যবহৃত ডিসচার্জ টিউবের ডিসচার্জ ইলেক্ট্রোডগুলি সাধারণত দুই বা তিনটি হয় এবং ইলেক্ট্রোডগুলি একটি নিষ্ক্রিয় গ্যাস দ্বারা পৃথক করা হয়।.ইলেক্ট্রোডের সংখ্যা নির্ধারণ অনুসারে, স্রাব টিউবকে দুই-মেরু এবং তিন-মেরু স্রাব টিউবে ভাগ করা যায়।
সিরামিক ডায়োড ডিসচার্জ টিউবটি বিশুদ্ধ আয়রন ইলেক্ট্রোড, নিকেল-ক্রোমিয়াম-কোবাল্ট অ্যালয় ক্যাপ, সিলভার-কপার ওয়েল্ডিং ক্যাপ এবং সিরামিক টিউব বডি এবং অন্যান্য প্রধান উপাদানগুলির সমন্বয়ে গঠিত।টিউবের ডিসচার্জ ইলেক্ট্রোডগুলি তেজস্ক্রিয় অক্সাইডের সাথে প্রলিপ্ত থাকে এবং ডিসচার্জ বৈশিষ্ট্যগুলিকে উন্নত করার জন্য টিউবের অভ্যন্তরীণ প্রাচীরটিও তেজস্ক্রিয় উপাদানগুলির সাথে লেপা হয়।ডিসচার্জ ইলেক্ট্রোডের প্রধানত দুটি কাঠামো থাকে: রড-আকৃতির এবং কাপ-আকৃতির।রড-আকৃতির ইলেক্ট্রোডের ডিসচার্জ টিউবে, ইলেক্ট্রোড এবং টিউব বডির প্রাচীরের মধ্যে একটি নলাকার তাপ ঢাল ইনস্টল করা হয়।হিট স্ক্রিন সিরামিক টিউবের শরীরের তাপকে অভিন্ন করে তুলতে পারে, যাতে কোনও স্থানীয় অতিরিক্ত গরম না হয় এবং টিউবটি ভেঙে যায়।তাপ ঢালের অভ্যন্তরেও তেজস্ক্রিয় অক্সাইডের প্রলেপ দেওয়া হয় যাতে স্রাবের বিচ্ছুরণ আরও কম হয়।কাপ-আকৃতির ইলেক্ট্রোডের ডিসচার্জ টিউবে, কাপের মুখে মলিবডেনাম জাল ইনস্টল করা হয় এবং কাপে সিজিয়াম উপাদান ইনস্টল করা হয়, যা স্রাবের বিচ্ছুরণকেও হ্রাস করে।
থ্রি-ইলেক্ট্রোড ডিসচার্জ টিউবটি বিশুদ্ধ আয়রন ইলেক্ট্রোড, নিকেল-ক্রোমিয়াম-কোবাল্ট অ্যালয় ক্যাপ, সিলভার-কপার ওয়েল্ডিং ক্যাপ এবং সিরামিক টিউব দ্বারা গঠিত।ডায়োড ডিসচার্জ টিউব থেকে ভিন্ন, একটি নিকেল-ক্রোমিয়াম-কোবাল্ট অ্যালয় সিলিন্ডার তৃতীয় মেরু, অর্থাৎ গ্রাউন্ড ইলেক্ট্রোড হিসাবে তিন-ইলেক্ট্রোড ডিসচার্জ টিউবে যোগ করা হয়।


নীতি


ডিসচার্জ টিউবের কাজের নীতি হল গ্যাস গ্যাপ ডিসচার্জ।যখন ডিসচার্জ টিউবের দুটি খুঁটির মধ্যে একটি নির্দিষ্ট ভোল্টেজ প্রয়োগ করা হয়, তখন ইলেক্ট্রোডগুলির মধ্যে একটি অসম বৈদ্যুতিক ক্ষেত্র তৈরি হয়: এই বৈদ্যুতিক ক্ষেত্রের কর্মের অধীনে, টিউবের গ্যাস বিচ্ছিন্ন হতে শুরু করে।যখন প্রয়োগকৃত ভোল্টেজ ইলেক্ট্রোডের মধ্যে ব্যবধান বাড়াতে থাকে .সঞ্চালনের পরে, ডিসচার্জ টিউবের দুটি খুঁটির মধ্যে ভোল্টেজ ডিসচার্জ আর্ক দ্বারা নির্ধারিত অবশিষ্ট ভোল্টেজ স্তরে থাকবে।, এই অবশিষ্ট ভোল্টেজ সাধারণত খুব কম হয়, যাতে ডিসচার্জ টিউবের সাথে সমান্তরালভাবে সংযুক্ত ইলেকট্রনিক যন্ত্রপাতি ওভারভোল্টেজের ক্ষতি থেকে সুরক্ষিত থাকে

বৈশিষ্ট্য

1. RoHS এবং HF অনুগত
2. SMD স্ট্রাকচার
3. ডিসি স্পার্ক-ওভার ভোল্টেজ: 70~5000V 4. কম ক্যাপাসিট্যান্স
5. এজেন্সি স্বীকৃতি: UL
6. অপারেটিং তাপমাত্রা:-30°C ~ +85°C স্টোরেজ
তাপমাত্রা:-40°C ~ +115°C


পণ্য গুদাম স্টোরেজ শর্তাবলী

· জমা শর্ত:
1. স্টোরেজ তাপমাত্রা: -10°C~+40°C
2. আপেক্ষিক আর্দ্রতা:≤75% RH
3. ক্ষয়কারী বায়ুমণ্ডল এবং সূর্যালোক থেকে দূরে রাখুন।· সঞ্চয়ের সময়কাল: 1 বছর



প্রস্তাবিত অ্যাপ্লিকেশন

1. কেবল মডেম
2. xDSL
3. সেট-টপ বক্স
4. টিভি সেট
5. পাওয়ার সরবরাহকারী
6. কনজিউমার ইলেকট্রনিক্স
