পণ্যের বিবরণ:
|
| বৈশিষ্ট্য: | উচ্চ আর্দ্রতা-প্রতিরোধ | ক্যাপাসিট্যান্স:: | 0.22uf |
|---|---|---|---|
| রেট ভোল্টেজ:: | 250-310V | অপারেটিং তাপমাত্রা: | -40℃～+110℃ |
| আবেদন:: | পাওয়ার সাপ্লাই | মিডিয়া উপলব্ধ: | ডেটাশিট, ফটো |
| বিশেষভাবে তুলে ধরা: | 224k ক্যাপাসিটর,0.22 UF ক্যাপাসিটর 275VAC |
||

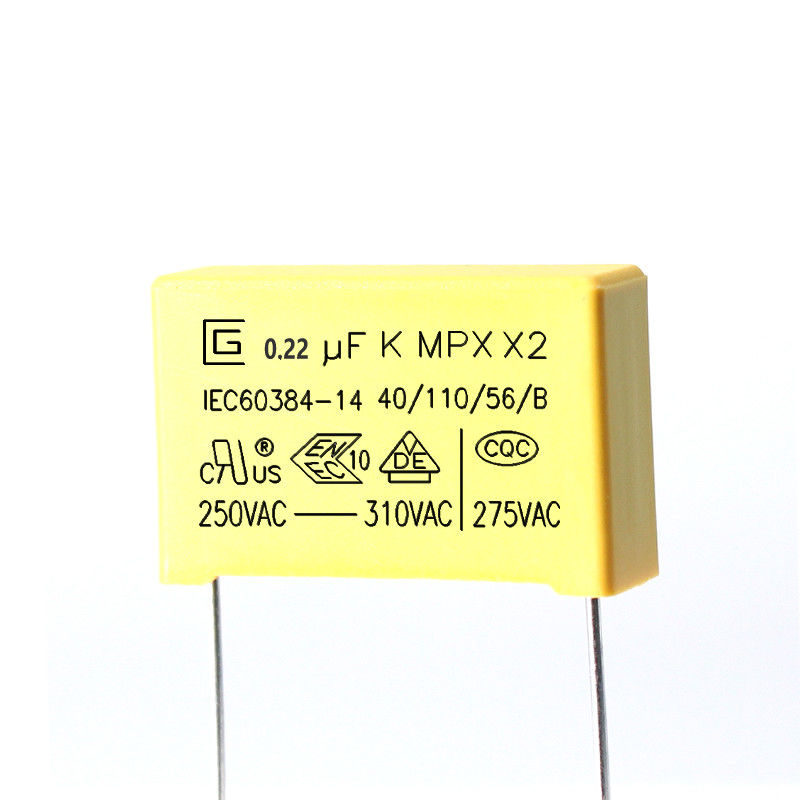

শিখা প্রতিরোধী প্রকার 0.22uf 224K 275VAC X2 সেফটি ক্যাপাসিটর উচ্চ আর্দ্রতা-প্রতিরোধ
রেফারেন্স মান
GB-T2693-2001(IDT IEC 60384-1-2008) ইলেকট্রনিক সরঞ্জামে ব্যবহারের জন্য স্থির ক্যাপাসিটর - অংশ 1: জেনেরিক স্পেসিফিকেশন
GB-T14472-1988 ইলেকট্রনিক যন্ত্রপাতি ব্যবহারের জন্য স্থির ক্যাপাসিটর - অংশ 16: বিভাগীয় স্পেসিফিকেশন: স্থায়ী ধাতবযুক্ত পলিপ্রোপিলিন ফিল্ম ডিসি ক্যাপাসিটর
IEC-60384-14-2005 ইলেকট্রনিক যন্ত্রপাতি ব্যবহারের জন্য স্থির ক্যাপাসিটর - অংশ 16: বিভাগীয় স্পেসিফিকেশন: স্থায়ী ধাতব পলিপ্রোপিলিন ফিল্ম ডিসি ক্যাপাসিটর
GB-T 2828.1-2003 গুণাবলী দ্বারা পরিদর্শনের জন্য নমুনা পদ্ধতি - অংশ 1: লট-বাই-লট পরিদর্শনের জন্য গ্রহণযোগ্যতা মানের সীমা (AQL) দ্বারা সূচীকৃত নমুনা স্কিমগুলি (ISO 2859-1:1999, IDT)
চিহ্নিত করা
1. CIGU লোগো:
2. ক্যাপাসিট্যান্স:(104K ,0.1μF)
3. ক্যাপাসিট্যান্স টলারেন্স:(K)±10%
4. রেটেড ভোল্টেজ: 250,275,300,305,310VAC 5. পণ্যের শ্রেণী:X2
6. পণ্যের ধরন: MPX
7. জলবায়ু বিভাগ: 40/110/56
8. প্যাসিভ ফ্ল্যামেবিলিটি ক্লাস: বি
9. চীন অনুমোদন চিহ্ন: CQC
10. জার্মানির অনুমোদনের চিহ্ন: VDE
11. ENEC অনুমোদন চিহ্ন: ENEC
পণ্য পরিচিতি
MPX ধাতব পলিপ্রোপিলিন ফিল্ম ডাইইলেক্ট্রিক, নন-ইনডাক্টিভ কনস্ট্রাকশন, টিন করা তামার তারের সীসা এবং শিখা retardant ইপোক্সি রজন আবরণ দিয়ে বায়ুযুক্ত।তারা UL 94-V0 অনুযায়ী স্ব-নিরাময় এবং ভাল শিখা retardant চমৎকার বৈশিষ্ট্য আছে
আবেদন টাইপ করুন
পণ্যগুলি হস্তক্ষেপ দমনকারী এবং জুড়ে-দ্যা-লাইন ক্যাপাসিটর অ্যাপ্লিকেশনগুলির জন্য ব্যাপকভাবে ব্যবহৃত হবে৷ এমন পরিস্থিতিতে ব্যবহারের জন্য উপযুক্ত যেখানে ক্যাপাসিটরের ব্যর্থতা বৈদ্যুতিক শকের বিপদের দিকে নিয়ে যাবে না৷
বৈশিষ্ট্য
1 নন-ইন্ডাকশন নির্মাণ
2 উচ্চ আর্দ্রতা প্রতিরোধের
3 স্ব-নিরাময় সম্পত্তি
4 শিখা retardant প্রকার (UL 94V-0 এর সাথে সম্মতি)
5 খুব ছোট ক্ষতি
6 চমৎকার ফ্রিকোয়েন্সি এবং তাপমাত্রা বৈশিষ্ট্য
7 উচ্চ নিরোধক প্রতিরোধের
স্পেসিফিকেশন (IEC 60384-14)
| পরীক্ষা করার উপাদানসমূহ | কর্মক্ষমতা প্রয়োজনীয়তা | পরীক্ষার শর্তাবলী |
| ক্যাপাসিট্যান্স | নির্দিষ্ট সহনশীলতার মধ্যে | 1KHz, 1Vrms সর্বোচ্চ।25 ℃ এ |
| অপচয় ফ্যাক্টর | 0.001 (0.1%) সর্বোচ্চ | 1KHz, 1Vrms সর্বোচ্চ।25 ℃ এ |
| ভোল্টেজ প্রমাণ | কোন অস্বাভাবিকতা হবে না | টার্মিনালের মধ্যে 4.3UR (Vdc) 60sec পরীক্ষা। |
| টার্মিনাল এবং ঘেরের মধ্যে UR×200％+1500Vac, 60sec. | ||
| অন্তরণ প্রতিরোধের | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000s | 100±15Vdc, 60sec/25℃ |
| সমাপ্তির দৃঢ়তা | কোন তারের ভাঙ্গন এবং ক্যাপাসিটরের কোন ক্ষতি নেই |
টার্মিনাল লোড ফোর্সের টান স্ট্রেন্থঃ 1.0 কেজি হোল্ডিং সময়: 10 ± 1 সেকেন্ড |
|
টার্মিনাল লোড ফোর্সের বাঁকানো শক্তি: 0.5 কেজি বাঁকানোর সময়: 4 x 90 ﾟ |
||
| সোল্ডারিং তাপের প্রতিরোধ |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি (2) △C/C : ≤ ±5% প্রারম্ভিক মানের |
ঝাল তাপমাত্রা: 260±5℃ সোল্ডার সময়: 5±0.5 সেকেন্ড |
| সোল্ডারেবিলিটি | 95% পৃষ্ঠ টিনিং |
ঝাল তাপমাত্রা: 260±5℃ সোল্ডার সময়: 2±0.5 সেকেন্ড |
| তাপমাত্রার দ্রুত পরিবর্তন | ক্যাপাসিটারগুলি চাক্ষুষভাবে পরীক্ষা করা হবে এবং কোন দৃশ্যমান ক্ষতি হবে না। |
নিম্ন বিভাগের তাপমাত্রা: -40 ℃ উপরের বিভাগের তাপমাত্রা: 110 ℃ চক্রের সংখ্যা: 5 সময়কাল t1 = 30 মিনিট |
| কম্পন | ক্যাপাসিটারগুলি চাক্ষুষভাবে পরীক্ষা করা হবে এবং কোন দৃশ্যমান ক্ষতি হবে না |
ফ্রিকোয়েন্সি পরিসীমা: 10~55Hz কোর্স: X,Y,Z (অক্ষ) 2 ঘন্টা / অক্ষ ( মোট 6 ঘন্টা) স্থানচ্যুতি প্রশস্ততা: 0.75 মিমি |
| পরীক্ষা করার উপাদানসমূহ | কর্মক্ষমতা প্রয়োজনীয়তা | পরীক্ষার শর্তাবলী |
| জলবায়ু ক্রম |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি (2) △C/C : ≤ ±5% প্রারম্ভিক মানের (3) DF ( tanδ): বর্ধিত মানের ≤ 0.008 (4) IR: প্রযোজ্য সীমার ≥ 50% (5) ভোল্টেজ প্রমাণ: সাধারণ |
শুষ্ক তাপ উপরের তাপমাত্রা: 110 ℃ নিম্ন সময়কাল: 16Hrs |
|
ঠাণ্ডা তাপমাত্রা: -40 ℃ সময়কাল: 2 ঘন্টা |
||
| স্যাঁতসেঁতে তাপ স্থির অবস্থা |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি (2) △C/C : ≤ ±5% প্রারম্ভিক মানের (3) DF ( tanδ): বর্ধিত মানের ≤ 0.008 (4) IR: প্রযোজ্য সীমার ≥ 50% (5) ভোল্টেজ প্রমাণ: সাধারণ |
+40°C এবং 93% RH, 56 দিন |
| চার্জ এবং স্রাব |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি (2) △C/C : ≤ ±10% প্রারম্ভিক মানের (3) DF ( tanδ): বর্ধিত মানের ≤ 0.008 (4) IR: প্রযোজ্য সীমার ≥ 50% |
পরীক্ষা ভোল্টেজ: √2 x URVAC 50 Hz চার্জ এবং স্রাব: 0.5 সেকেন্ড / সময় 10000 চক্রের জন্য পুনরাবৃত্তি |
| সহনশীলতা |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি (2) △C/C : ≤ ±10% প্রারম্ভিক মানের (3) DF ( tanδ): বর্ধিত মানের ≤ 0.008 (4) IR: প্রযোজ্য সীমার ≥ 50% |
1.25 x UR VAC 50 Hz, প্রতি ঘন্টায় একবার 0.1 সেকেন্ডের জন্য 1,000VAC-তে বাড়ান, উপরের রেট তাপমাত্রায় 1,000 ঘন্টা |
জমা শর্ত
1 টি লক্ষ করা উচিত যে দীর্ঘ প্রিরিওডের জন্য সবেমাত্র বায়ুমণ্ডলে সংরক্ষণ করা হলে টার্মিনালগুলির সোল্ডারেবিলিটি খারাপ হতে পারে
2 এটি বিশেষ করে উচ্চ তাপমাত্রা এবং উচ্চ আর্দ্রতার মধ্যে অবস্থিত হওয়া উচিত নয়, এটি অবশ্যই নিম্নলিখিত শর্তগুলিতে জমা দিতে হবে (মূল প্যাকেজে রাখা)
তাপমাত্রা: 35 MAX আপেক্ষিক আর্দ্রতা: 60% MAX
3 স্টোরেজ সময়কাল: ক্ষতি: 12 মাস সর্বোচ্চ (প্যাকেজ ব্যাগের লেবেলে চিহ্নিত উত্পাদন তারিখ থেকে)
|
আইটেম |
চারিত্রিক প্রয়োজনীয়তা |
পরীক্ষার পদ্ধতি ও শর্ত |
||||||
|
জলবায়ু বিভাগ |
40/110/56 |
|||||||
|
প্যাসিভ ফ্ল্যামেবিলিটি ক্লাস |
খ |
|||||||
|
অপারেটিং তাপমাত্রা |
-40~+110 |
|||||||
|
ক্যাপাসিট্যান্স রেঞ্জ |
0.0022μF~2.2μF |
|||||||
|
ক্যাপাসিট্যান্স টলারেন্স |
±10%(K), ±20%(M) |
1KHz ,1.0Vrms ,25 |
||||||
|
রেটেড ভোল্টেজ |
250V AC/275V AC/300V AC/305V AC/310V AC |
|||||||
|
অপচয় ফ্যাক্টর |
1KHz<0.10% |
IR≥6000s |
||||||
|
অন্তরণ প্রতিরোধের |
C≤0.33μF |
C>0.33μF |
ইউআর>100V, 100VDC, |
|||||
|
IR≥15000MΩ |
IR≥6000s |
60S,20 |
||||||
|
টার্মিনালের মধ্যে ভোল্টেজ সহ্য করুন |
কোন স্থায়ী ভাঙ্গন বা ফ্ল্যাশওভার |
4.3UR(dc) 60s 25 Cut off Current 10mA |
||||||
|
টার্মিনাল এবং কেসের মধ্যে ভোল্টেজ সহ্য করুন |
কোন স্থায়ী ভাঙ্গন বা ফ্ল্যাশওভার |
2UR+1500V(ac) 60s 25 ≥2000V(ac) 25 |
||||||
|
MAXপালস বৃদ্ধির সময় (ডিভি/ডিটি) |
লিড ব্যবধান |
|||||||
|
7.5 মিমি 600V/μs |
10 মিমি |
15 মিমি |
22.5 মিমি |
27.5 মিমি |
37.5 মিমি 100V/μs |
|||
পরিবেশের প্রয়োজনীয়তা
1 RoHS এর প্রয়োজনীয়তার সাথে সম্মতি।
2 রিচের প্রয়োজনীয়তার সাথে সম্মতি।
3 হ্যালোজেন ছাড়া (প্রয়োজন হিসাবে)।
4 অনুগ্রহ করে Rohs এবং তৃতীয় পক্ষের দ্বারা পৌঁছানোর পরীক্ষার রিপ্রোটের জন্য সংযুক্তি 2 দেখুন
মান নিয়ন্ত্রণ
পণ্য কাঠামো
