পণ্যের বিবরণ:
|
| নাম: | সারফেস মাউন্ট NTC থার্মিস্টর | আবেদন: | উচ্চ নির্ভরযোগ্যতা |
|---|---|---|---|
| ODM OEM: | হ্যাঁ | অপারেটিং তাপমাত্রা: | -40℃~200℃ |
| নমুনা: | উপলব্ধ | প্রযুক্তি: | কার্বন রচনা |
| প্যাকেজের প্রকারভেদ: | গর্তের দিকে | মিডিয়া উপলব্ধ: | ডেটাশিট, ফটো |
| বিশেষভাবে তুলে ধরা: | 25D15 এসএমডি এনটিসি থার্মিস্টর,এসএমডি এনটিসি থার্মিস্টর ছোট আকার,এনটিসি এসএমডি থার্মিস্টর |
||

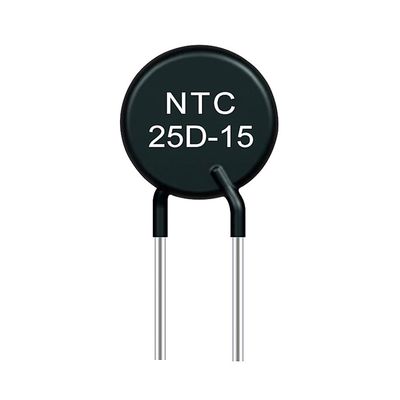

দীর্ঘ জীবন এবং উচ্চ নির্ভরযোগ্যতা 25D15 এনটিসি তাপ রোধকারী শক্তিশালী স্রোতকে দমন করার ক্ষমতা
প্রধান সুবিধা
1. ছোট আকার, কোন সীসা, দ্রুত প্রতিক্রিয়া গতি, ইলেকট্রনিক সরঞ্জাম দ্বারা দখল করা ছোট জায়গা,
2. থ্রি-লেয়ার ইলেক্ট্রোপ্লেটিং প্রক্রিয়া ব্যবহার করে, এতে চমৎকার সোল্ডারেবিলিটি এবং সোল্ডার রেজিস্ট্যান্স রয়েছে, ওয়েভ সোল্ডারিং এবং রিফ্লো সোল্ডারিংয়ের জন্য উপযুক্ত এবং উচ্চ-গতি, উচ্চ-ঘনত্বের পৃষ্ঠ মাউন্টের জন্য উপযুক্ত।
অ্যাপ্লিকেশন:
এর পাওয়ার সার্কিটে ইনস্টল করা যেতে পারে:
• পাওয়ার সাপ্লাই এবং ইনভার্টার
• নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ
• শক্তি সঞ্চয় বাতি
• ইলেকট্রনিক ব্যালাস্ট
• বিভিন্ন ধরণের ল্যাম্পের ফিলামেন্ট সুরক্ষা
• কিছু ধরনের হিটার
• উচ্চ ক্ষমতা সার্কিট জন্য MF73 সম্পর্কে জিজ্ঞাসা
এবং MF74 সিরিজের ঢেউ দমনকারী।
| মডেল | রেট শূন্য শক্তি | সর্বোচ্চ স্থির বর্তমান অবস্থা (A) | অবশিষ্ট প্রতিরোধ (Ω) | B25/85 (কে) | থিমাল সময় ধ্রুবক(গুলি) | অপচয় |
| 1.3D-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3D-13 | 3 | 6 | 0.145 | 2700 | ||
| 4D-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5D-13 | 5 | 5 | 0.15 | 2800 | ||
| 6D-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8D-13 | ৬.৮ | 4 | 0.228 | 3000 | ||
| 7D-13 | 7 | 4 | 0.232 | 3000 | ||
| 8D-13 | 8 | 4 | 0.275 | 3000 | ||
| 10D-13 | 10 | 4 | 0.272 | 3000 | ||
| 12D-13 | 12 | 3 | 0.483 | 3000 | ||
| 15D-13 | 15 | 3 | 0.488 | 3100 | ||
| 16D-13 | 16 | 3 | 0.454 | 3100 | ||
| 18D-13 | 18 | 3 | 0.511 | 3200 | ||
| 20D-13 | 20 | 3 | 0.568 | 3200 | ||
| 22D-13 | 22 | 3 | 0.581 | 3200 | ||
| 25D-13 | 25 | 2 | 0.625 | 3200 | ||
| 30D-13 | 30 | 2 | 0.696 | 3200 | ||
| 33D-13 | 33 | 2 | 0.765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
প্রযুক্তিগত বৈশিষ্ট্য
শরীরের ব্যাস Φ40 মিমি
| P/N | R25±20%(Ω) | তাপ সংবেদনশীল সূচক B±10%(K) | সর্বোচ্চ স্থির অবস্থা বর্তমান Imax(A) | সর্বাধিক বর্তমান Rmax(Ω) এর প্রায় R | সর্বোচ্চ শক্তি অপচয় Pmax(W) | তাপীয় সময় ধ্রুবক (mW/C) | তাপীয় সময় ধ্রুবক (গুলি) | সর্বোচ্চ ইমপালস ক্যাপাসিট্যান্স (uF)240VAC |
| MF73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0.034 | ৩৩০০ | |||
| MF73-10/19 | 10 | 3200 | 19 | 0.038 | ৩৩০০ |
শরীরের ব্যাস Φ45 মিমি
| P/N | R25±20%(Ω) | তাপ সংবেদনশীল সূচক B±10%(K) | সর্বোচ্চ স্থির অবস্থা বর্তমান Imax(A) | সর্বাধিক বর্তমান Rmax(Ω) এর প্রায় R | সর্বোচ্চ শক্তি অপচয় Pmax(W) | তাপীয় সময় ধ্রুবক (mW/C) | তাপীয় সময় ধ্রুবক (গুলি) | সর্বোচ্চ ইমপালস ক্যাপাসিট্যান্স (uF)240VAC |
| MF73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
শরীরের ব্যাস Φ50 মিমি
| P/N | R25±20%(Ω) | তাপ সংবেদনশীল সূচক B±10%(K) | সর্বোচ্চ স্থির অবস্থা বর্তমান Imax(A) | সর্বাধিক বর্তমান Rmax(Ω) এর প্রায় R | সর্বোচ্চ শক্তি অপচয় Pmax(W) | তাপীয় সময় ধ্রুবক (mW/C) | তাপীয় সময় ধ্রুবক (গুলি) | সর্বোচ্চ ইমপালস ক্যাপাসিট্যান্স (uF)240VAC |
| MF73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| MF73-6.8/32 | ৬.৮ | 3000 | 32 | 0.025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
পণ্য প্রক্রিয়া
এনটিসি থার্মিস্টর ব্যবহারের জন্য সতর্কতা
1. NTC থার্মিস্টরের কাজের তাপমাত্রায় মনোযোগ দিন।
অপারেটিং তাপমাত্রা সীমার বাইরে NTC থার্মিস্টর ব্যবহার করবেন না।φ5, φ7, φ9, φ11 সিরিজের অপারেটিং তাপমাত্রা হল -40~+150°C;φ13, φ15, φ20 সিরিজের অপারেটিং তাপমাত্রা -40~+200°C।
2. অনুগ্রহ করে রেট পাওয়ার শর্তে NTC থার্মিস্টর ব্যবহারে মনোযোগ দিন।
প্রতিটি স্পেসিফিকেশনের সর্বোচ্চ রেট করা পাওয়ার হল: φ5-0.7W, φ7-1.2W, φ9-1.9W, φ11-2.3W, φ13-3W, φ15-3.5W, φ20-4W।
3. উচ্চ তাপমাত্রা এবং উচ্চ আর্দ্রতা পরিবেশে ব্যবহারের জন্য সতর্কতা।
যদি থার্মিস্টর একটি উচ্চ-তাপমাত্রা, উচ্চ-আর্দ্রতা পরিবেশে ব্যবহার করার প্রয়োজন হয়, তাহলে একটি আবরণ-টাইপ থার্মিস্টর ব্যবহার করুন এবং একটি প্রতিরক্ষামূলক খাপ ব্যবহার করুন যাতে বন্ধ অংশটি পরিবেশে (জল, আর্দ্রতা) এবং খোলার অংশটি খোলা থাকে। খাপ সরাসরি জল এবং বাষ্পের সাথে যোগাযোগ করবে না।
4. ক্ষতিকারক গ্যাস এবং তরল পরিবেশে ব্যবহার করা যাবে না।
এটি একটি ক্ষয়কারী গ্যাস পরিবেশে বা এমন পরিবেশে ব্যবহার করবেন না যেখানে এটি ইলেক্ট্রোলাইট, লবণ জল, অ্যাসিড, ক্ষার বা জৈব দ্রাবকের সংস্পর্শে আসবে।
5. তারের রক্ষা করুন.
তারকে অতিরিক্তভাবে প্রসারিত এবং বাঁকবেন না এবং অতিরিক্ত কম্পন, শক এবং চাপ প্রয়োগ করবেন না।
6. ইলেকট্রনিক উপাদান গরম করা থেকে দূরে থাকুন।
পাওয়ার টাইপ NTC থার্মিস্টরের চারপাশে উত্তাপের প্রবণ ইলেকট্রনিক উপাদানগুলি ইনস্টল করা এড়িয়ে চলুন।বাঁকানো পায়ের উপরের অংশে উচ্চতর লিড সহ পণ্যগুলি ব্যবহার করার পরামর্শ দেওয়া হয়।
