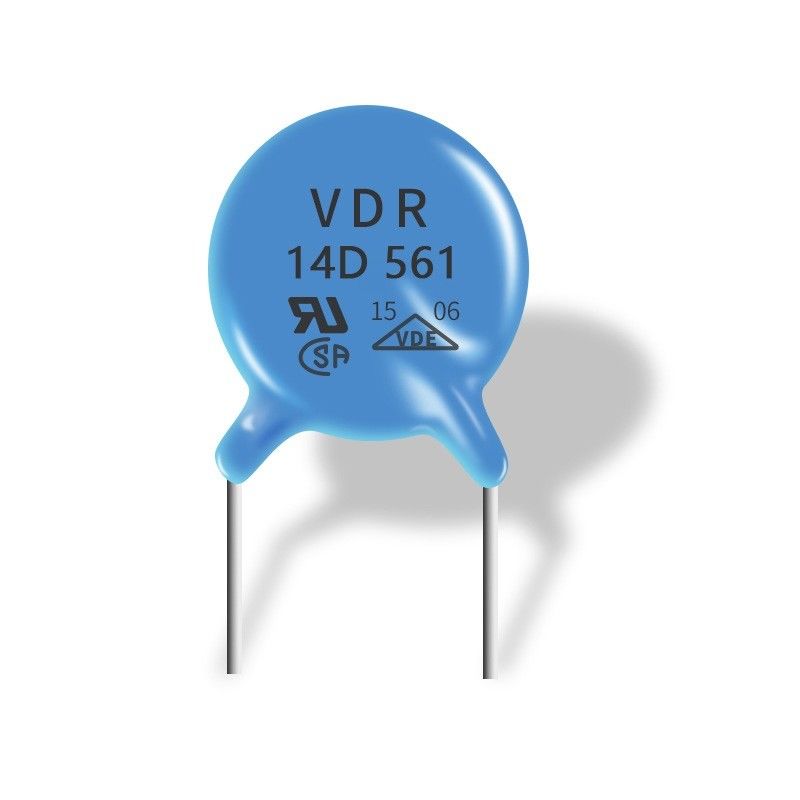

ইন্ডাস্ট্রিয়াল জিঙ্ক অক্সাইড ভ্যারিস্টর, ইলেকট্রনিক উপাদানের জন্য 14D561k ভ্যারিস্টর

নো ফ্রিহুইলিং 14D 561k মেটাল অক্সাইড ভ্যারিস্টর ক্ষণস্থায়ী ওভার-ভোল্টেজের দ্রুত সাড়া দেয়


বৈদ্যুতিক বৈশিষ্ট্য

স্বাভাবিক অপারেশনের সময় ভ্যারিস্টর অ-পরিবাহী থাকে।শান্ট মোড ডিভাইস হিসাবে, ভেরিস্টরগুলি প্রায়শই লাইন ভোল্টেজের বৃদ্ধি দমন করতে ব্যবহৃত হয় যখন তাদের জুড়ে ভোল্টেজ তাদের "ক্ল্যাম্পিং ভোল্টেজ" এর নীচে থাকে।Varistors দুটি কারণে ব্যর্থ হতে পারে.

বিপর্যয়মূলক ব্যর্থতা ঘটেছে বজ্রপাতের মতো ঘটনাগুলির দ্বারা সৃষ্ট খুব বড় ঢেউ সীমিত করার ব্যর্থ প্রচেষ্টার কারণে, যেখানে জড়িত শক্তি ভেরিস্টার পরিচালনা করতে পারে তার চেয়ে অনেক বেশি মাত্রার।প্রভাব থেকে পরবর্তী কারেন্ট প্রবাহ ভেরিস্টরকে গলে, পোড়া বা এমনকি বাষ্পীভূত করতে পারে।এই তাপীয় পলাতকটি পৃথক শস্যের সীমানার সংযোগস্থলে অভিন্নতার অভাবের কারণে হয়, যা তাপীয় চাপের অধীনে প্রভাবশালী বর্তমান পথের ব্যর্থতার দিকে পরিচালিত করে যখন ক্ষণস্থায়ী নাড়িতে (সাধারণত জুলে পরিমাপ করা হয়) শক্তি খুব বেশি (অর্থাৎ উল্লেখযোগ্যভাবে অতিক্রম করে) "পরম সর্বোচ্চ রেটিং" এর বানোয়াট ভাগফল)।সমান্তরালভাবে বিশেষভাবে নির্বাচিত MOVs ব্যবহার করে ওভাররেট করে বা ব্যবহার করে বিপর্যয়মূলক ব্যর্থতার সম্ভাবনা হ্রাস করা যেতে পারে।

ক্রমবর্ধমান অবনতি ঘটতে থাকে যত বেশি ঢেউ ঘটে।ঐতিহাসিক কারণে, অনেক MOV ভুলভাবে নির্দিষ্ট করা হয়েছে, যা ঘন ঘন মুদ্রাস্ফীতির অনুমতি দেয় যা ক্ষমতাও হ্রাস করে।এই ক্ষেত্রে, varistor দৃশ্যত ক্ষতিগ্রস্ত হয় না এবং বাহ্যিকভাবে কাজ করছে বলে মনে হয় (কোনও বিপর্যয়কর ব্যর্থতা নেই), কিন্তু এটি আর সুরক্ষা প্রদান করে না।অবশেষে, এটি একটি শর্ট সার্কিটে যায় কারণ শক্তি স্রাব অক্সাইডের মধ্য দিয়ে একটি পরিবাহী পথ তৈরি করে।

একটি varistor জীবনকাল প্রভাবিত প্রধান পরামিতি হল এর শক্তি (জুল) রেটিং।শক্তির স্তর বৃদ্ধি করা ক্ষণস্থায়ী ডালের সংখ্যা (একটি সংজ্ঞায়িত সর্বাধিক আকারের) বৃদ্ধি করে যা এটি দ্রুতগতিতে মিটমাট করতে পারে সেইসাথে আটকানো ছোট ডাল থেকে ক্রমবর্ধমান শক্তির যোগফল।যখন এই ডালগুলি ঘটে, তখন প্রতিটি ইভেন্টের সময় এটি যে "ক্ল্যাম্পিং ভোল্টেজ" প্রদান করে তা হ্রাস পায় এবং একটি varistor সাধারণত কার্যকরীভাবে অবনমিত বলে বিবেচিত হয় যখন এর "ক্ল্যাম্পিং ভোল্টেজ" 10% পরিবর্তিত হয়।প্রস্তুতকারকের আয়ুষ্কালের চার্টে বর্তমান, তীব্রতা এবং ব্যর্থতার পূর্বাভাসের জন্য ট্রানজিয়েন্টের সংখ্যা জড়িত থাকে যার উপর ভিত্তি করে অংশটির জীবনকালের উপর ক্ষয়প্রাপ্ত মোট শক্তির উপর ভিত্তি করে।

ভোক্তা ইলেক্ট্রনিক্সে, বিশেষ করে সার্জ প্রোটেক্টর, ব্যবহৃত MOV ভেরিস্টরগুলি যথেষ্ট ছোট যে তারা শেষ পর্যন্ত ব্যর্থ হবে।অন্যান্য অ্যাপ্লিকেশন, যেমন পাওয়ার ট্রান্সমিশন, দীর্ঘ জীবনের জন্য ডিজাইন করা একাধিক কনফিগারেশনে বিভিন্ন কাঠামোর ভিডিআর ব্যবহার করে।

স্পেসিফিকেশন:



পর্ব সংখ্যা	Vac(V)	ভিডিসি(ভি)	V1mA(V)	আইপি(এ)	ভিসি(ভি)	I(A) মান	I(A) হাই সার্জ	(J) মান	(J) উচ্চ ঢেউ	রেট পাওয়ার (W)	C@1KHz(pf)
10D180K(J)	11	14	18(15-21.6)	5	36	500	1000	2.1	3.0	0.05	5600
10D220K(J)	14	18	22(19.5-26)	5	43	500	1000	2.5	5.0	0.05	4500
10D270K(J)	17	22	27(14-31)	5	53	500	1000	3.0	6.0	0.05	3700
10D330K(J)	20	26	33(২৯.৫-৩৬.৫)	5	65	500	1000	4.0	7.0	0.05	3000
10D390K(J)	25	31	39(35-43)	5	77	500	1000	4.6	9.0	0.05	2400
10D470K(J)	30	38	47(42-52)	5	93	500	1000	5.5	11	0.05	2100
10D560K(J)	35	45	56(50-62)	5	110	500	1000	7.0	13	0.05	1800
10D680K(J)	40	56	68(61-75)	5	135	500	1000	8.2	15	0.05	1500
10D820K(J)	50	65	82(74-90)	25	135	2500	3500	12	17	0.4	1200
10D101K(J)	60	85	100(90-110)	25	165	2500	3500	15	18	0.4	1000
10D121K(J)	75	100	120(108-132)	25	200	2500	3500	18	21	0.4	830
10D151K(J)	95	125	150(135-165)	25	250	2500	3500	22	25	0.4	670
10D181K(J)	115	150	180(162-198)	25	300	2500	3500	27	30	0.4	560
10D201K(J)	130	170	200(180-220)	25	340	2500	3500	30	35	0.4	500
10D221K(J)	140	180	220(198-242)	25	360	2500	3500	32	39	0.4	450
10D241K(J)	150	200	240(216-264)	25	395	2500	3500	35	42	0.4	420
10D271K(J)	175	225	270(243-297)	25	455	2500	3500	37	49	0.4	370
10D301K(J)	190	250	300(270-330)	25	500	2500	3500	40	54	0.4	330
10D331K(J)	210	275	330(297-363)	25	550	2500	3500	43	58	0.4	300
10D361K(J)	230	300	360(324-396)	25	595	2500	3500	47	65	0.4	280
10D391K(J)	250	320	390(351-429)	25	650	2500	3500	60	70	0.4	260
10D431K(J)	275	350	430(387-473)	25	710	2500	3500	65	80	0.4	230
10D471K(J)	300	385	470(423-517)	25	775	2500	3500	67	85	0.4	210
10D511K(J)	320	415	510(459-561)	25	845	2500	3500	৬৯	90	0.4	200
10D561K(J)	350	460	560(504-616)	25	925	2500	3500	70	92	0.4	180
10D621K(J)	385	505	620(558-682)	25	1025	2500	3500	72	95	0.4	160
10D681K(J)	420	560	680(612-748)	25	1120	2500	3500	75	98	0.4	150
10D751K(J)	460	615	750(675-825)	25	1240	2500	3500	77	100	0.4	130
10D781K(J)	485	640	780(702-858)	25	1290	2500	3500	80	105	0.4	130
10D821K(J)	510	670	820(738-902)	25	1355	2500	3500	85	110	0.4	120
10D911K(J)	550	745	910(819-1001)	25	1500	2500	3500	93	130	0.4	110
10D102K(J)	625	825	1000(900-1100)	25	1650	2500	3500	102	140	0.4	100
10D112K(J)	680	895	1100(990-1210)	25	1815	2500	3500	115	155	0.4	90
