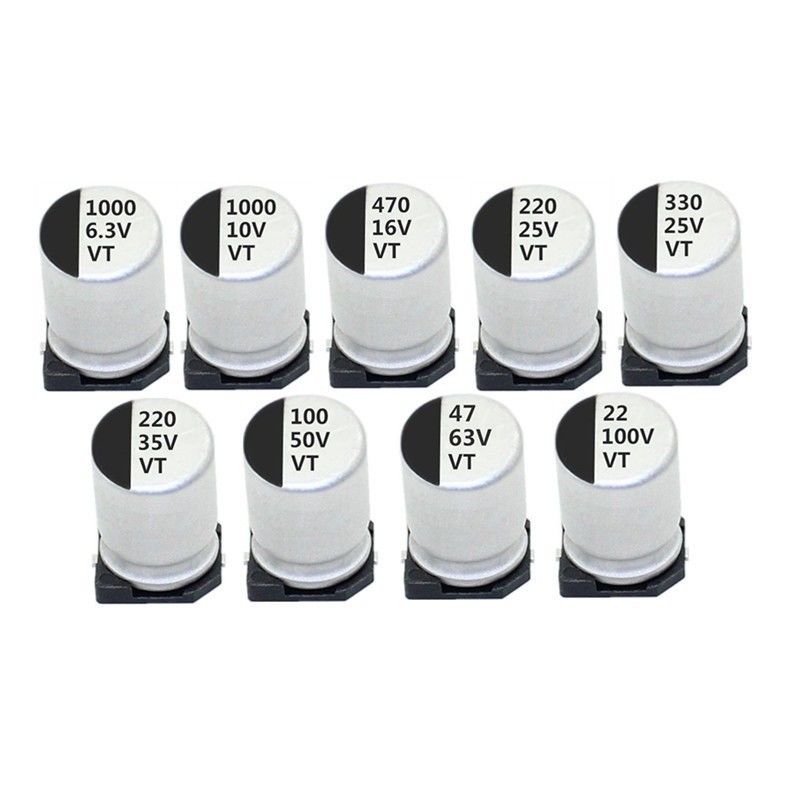

কাস্টমাইজড অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটর বড় স্টোরেজ ক্যাপাসিটি

স্থিতিশীল কর্মক্ষমতা ছোট আকারের অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটর বড় স্টোরেজ ক্ষমতা

অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটর একটি পোলারাইজড ক্যাপাসিটর।এর ইতিবাচক প্লেটটি অ্যালুমিনিয়াম ফয়েল দিয়ে তৈরি, যা অ্যানোডিক অক্সিডেশন চিকিত্সার জন্য ইলেক্ট্রোলাইটে নিমজ্জিত হয়।অ্যালুমিনিয়াম অক্সাইড ফিল্মের একটি স্তর অ্যালুমিনিয়াম ফয়েলের পৃষ্ঠে গঠিত হয় এবং এর পুরুত্ব সাধারণত 0.02~ 0.03μm হয়।অক্সাইড ফিল্মের এই স্তরটি ইতিবাচক এবং নেতিবাচক প্লেটের মধ্যে অন্তরক মাধ্যম।ক্যাপাসিটরের নেতিবাচক ইলেক্ট্রোড ইলেক্ট্রোলাইট দ্বারা গঠিত, এবং ইলেক্ট্রোলাইট সাধারণত বোরিক অ্যাসিড, অ্যামোনিয়া জল, ইথিলিন গ্লাইকোল, ইত্যাদি দ্বারা গঠিত। ক্যাপাসিটর তৈরির সুবিধার্থে, ইলেক্ট্রোলাইট দ্রবণ সাধারণত একটি বিশেষ কাগজে সংযোজিত হয় এবং তারপরে ইলেক্ট্রোলাইট দ্রবণে ভেজানো কাগজের সাথে আসল অ্যালুমিনিয়াম ফয়েলের একটি টুকরো একসাথে পেস্ট করা হয়, যাতে নেতিবাচক ইলেক্ট্রোড সহজেই আসল অ্যালুমিনিয়াম ফয়েল স্ট্রিপে আঁকা যায়, যেমন চিত্র 1a দেখায়।অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটরের কোরটি উপরে উল্লিখিত ধনাত্মক এবং ঋণাত্মক ইলেক্ট্রোডগুলিকে তাদের কেন্দ্রীয় অক্ষ অনুসারে ঘুরিয়ে তৈরি করা হয় এবং তারপরে কোরটি বড় করা হয় এবং একটি অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটর তৈরি করার জন্য একটি অ্যালুমিনিয়াম শেলে প্যাকেজ করা হয়।ইলেক্ট্রোলাইট দ্রবণটি ফুটো বা শুকিয়ে যাওয়ার জন্য, অ্যালুমিনিয়াম কেসের মুখ সিল করার জন্য একটি রাবার প্লাগ ব্যবহার করা হয়।
একটি বড় ক্যাপাসিট্যান্স এবং একটি ছোট আয়তন পাওয়ার জন্য, রাসায়নিক এচিং ব্যবহার করে পজিটিভ অ্যালুমিনিয়াম ফয়েলের একপাশে একটি রুক্ষ পৃষ্ঠ তৈরি করা হয়, যাতে ইলেক্ট্রোডের পৃষ্ঠের ক্ষেত্রফল বৃদ্ধি পায়, যার ফলে ক্যাপাসিট্যান্স বৃদ্ধি পায়।
অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলির পোলারিটি থাকার কারণ হল যে পজিটিভ প্লেটে অ্যালুমিনিয়াম অক্সাইড ফিল্মের একমুখী পরিবাহিতা রয়েছে।কেবলমাত্র যখন ক্যাপাসিটরের ধনাত্মক মেরুটি পাওয়ার সাপ্লাইয়ের ধনাত্মক মেরুটির সাথে সংযুক্ত থাকে এবং নেতিবাচক মেরুটি পাওয়ার সাপ্লাইয়ের নেতিবাচক মেরুতে সংযুক্ত থাকে, তখনই অ্যালুমিনিয়াম অক্সাইড ফিল্ম একটি অন্তরক মাধ্যম হিসাবে কাজ করতে পারে।প্রভাবযদি অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটরের পোলারিটি বিপরীত হয়, তবে অ্যালুমিনিয়াম অক্সাইড ফিল্মটি কন্ডাক্টর হয়ে উঠবে এবং ইলেক্ট্রোলাইটিক ক্যাপাসিটরটি কেবল কাজ করতেই ব্যর্থ হবে না, এটির মধ্য দিয়ে একটি বৃহৎ কারেন্ট যাওয়ার কারণে ক্যাপাসিটরের অতিরিক্ত গরম এবং ক্ষতিও ঘটাবে।
অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলি ব্যবহার করার সময় দুর্ঘটনাজনিত বিস্ফোরণ দুর্ঘটনা প্রতিরোধ করার জন্য, একটি খাঁজযুক্ত যান্ত্রিক দুর্বল লিঙ্ক সাধারণত অ্যালুমিনিয়াম শেলের শেষ দিকে চাপ দেওয়া হয়।একবার ইলেক্ট্রোলাইটিক ক্যাপাসিটরের অভ্যন্তরীণ চাপ খুব বেশি হলে, চাপ উপশম এবং বিস্ফোরণ সুরক্ষার জন্য দুর্বল লিঙ্কের খাঁজ ফাটবে।.
যদিও অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলির পোলারিটি রয়েছে, যদি কাঠামো এবং প্রক্রিয়ায় নতুন পদ্ধতি গ্রহণ করা হয় তবে নন-পোলার ইলেক্ট্রোলাইটিক ক্যাপাসিটারও তৈরি করা যেতে পারে।

অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলির নিম্নলিখিত বৈশিষ্ট্য রয়েছে:

① প্রতি ইউনিট ভলিউমের ক্যাপাসিট্যান্স বিশেষভাবে বড়, এবং প্রতি ইউনিট ক্ষমতার মূল্য সর্বনিম্ন।
② অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলি পোলারাইজড হয়।
③অস্তরক ধ্রুবক অপেক্ষাকৃত বড়, সাধারণত 7~10।
④ ক্ষমতা ত্রুটি বড়, ক্ষতি বড়, এবং ফুটো বর্তমান বড়, এবং ক্ষমতা এবং ক্ষতি তাপমাত্রা পরিবর্তনের সাথে পরিবর্তিত হবে।
⑤ কাজের তাপমাত্রা পরিসীমা সংকীর্ণ, শুধুমাত্র -20℃~+50℃ তাপমাত্রা পরিসরে কাজ করার জন্য উপযুক্ত।
⑥ কাজের ভোল্টেজ কম, সাধারণত 6.3-400V।
⑦মূল্য ব্যয়বহুল নয়।

তাপমাত্রা বৈশিষ্ট্য:

+20 ±2°C, 1,00kHz ±20% এ পরিমাপ প্রতিবন্ধকতা
-25 ±2°C, 1,00kHz ±20% এ পরিমাপ প্রতিবন্ধকতা
-55 ±2°C, 100kHz ±20% এ পরিমাপ প্রতিবন্ধকতা
-25 এবং -55°C মানের প্রতিবন্ধকতা অনুপাত +20°C মানের সাথে নিম্নোক্ত মানগুলির বেশি হবে না
