পণ্যের বিবরণ:
|
| কাজ তাপমাত্রা: | -40°C~+85°C; | অন্তরণ প্রতিরোধের: | >= 500 MΩ; |
|---|---|---|---|
| AC নিরোধক পরীক্ষার জন্য Rms ভোল্টেজ: | 50Hz 1 মিনিট 2.5KV | নমুনা: | উপলব্ধ |
| কীওয়ার্ড: | বর্তমান সেন্সর | কাজ তাপমাত্রা: | -20-70℃ |
| ফিউজ টাইপ: | ফিউজ হোল্ডার প্রকার | পাওয়ার সাপ্লাই:: | DC24V, DC12V, AC220V |
| বিশেষভাবে তুলে ধরা: | CAB500 হল ইফেক্ট কারেন্ট সেন্সর,হল ইফেক্ট কারেন্ট সেন্সর DC24V,DC12V হল ইফেক্ট ডিসি কারেন্ট সেন্সর |
||
শক্তিশালী ওভারলোড ক্ষমতা হল প্রভাব বর্তমান সেন্সর ভাল গতিশীল কর্মক্ষমতা
চারিত্রিক

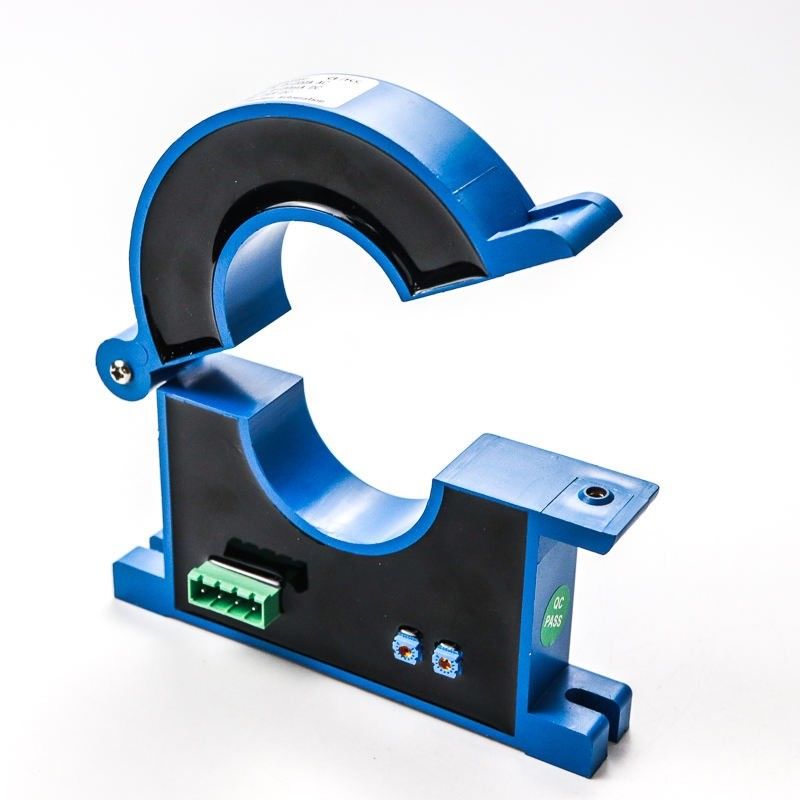

CAB500 সিরিজের বর্তমান সেন্সরটি Sinomags Active Close Loop প্রযুক্তির উপর ভিত্তি করে তৈরি,
CANBUS ডিজিটাল আউটপুট সহ।এটি 500A রেটযুক্ত বর্তমান পরিমাপ করতে ব্যবহার করা যেতে পারে।একটি মালিকানাধীন ডিজিটাল ক্ষতিপূরণ প্রযুক্তি ব্যবহার করে।এই পণ্যটি কর্মক্ষমতা এবং নির্ভরযোগ্যতার সর্বোত্তম সমন্বয় নিয়ে আসে।
ত্রুটি ± 0.2A @ ±<30A, ত্রুটি ±0.5A @ ±<100A;ত্রুটি ±1.0A @ ±100A-300A;ত্রুটি ±1.5A @ >±300-500A।
জটিল ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ পরিবেশের বিরুদ্ধে উচ্চ ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য।
চমৎকার বিরোধী চৌম্বক হস্তক্ষেপ.
বাস আউটপুট করতে পারেন, সিস্টেম ইন্টিগ্রেশনের জন্য সুবিধাজনক।
বর্তমান ক্ষমতার উপর অতি-উচ্চ
সাধারণ পরামিতি
কাজের তাপমাত্রা: -40°C~+85°C;
অন্তরণ প্রতিরোধের: >= 500 MΩ;
AC নিরোধক পরীক্ষার জন্য Rms ভোল্টেজ 50Hz 1min 2.5KV ওভার-ভোল্টেজ 24V/1 মিনিট
ইলেক্ট্রোস্ট্যাটিক স্রাব ভোল্টেজ 4KV
স্থাপন | স্ট্যান্ডার্ড রেল+প্লেন স্ক্রু ফিক্সেশন |
মূল পার্শ্ব রেট বর্তমান | 50A;100A;200A;500A; 800A; 1000A; কাস্টমাইজেশন |
মূল পার্শ্ব পরিমাপ পরিসীমা | 100A-1200A |
উৎপাদনের হার | 5V;DC0~20mA;DC4~20mA;কাস্টমাইজেশন |
অক্জিলিয়ারী পাওয়ার সাপ্লাই | DC12V, DC24V, DC±12V, DC±15V |
ধারণ ক্ষমতা | ভোল্টেজ আউটপুট: 5mA; বর্তমান আউটপুট: 6V; |
রৈখিকতা | 0.005 |
সঠিকতা | 0.01 |
প্রতিক্রিয়া সময় | <200 মি |
তাপমাত্রার প্রবাহ | ≤500PPM/℃ |
ব্যান্ড প্রস্থ | DC~20KHz |
কারেন্টের খরচ | ≤25mA |
কাজ তাপমাত্রা | -10℃~+70℃ |
সংগ্রহস্থল তাপমাত্রা | -25℃~+85℃ |
বিচ্ছিন্নতা চাপ প্রতিরোধের | 2.5kV/50Hz, 1মিনিট |
অফসেট ভোল্টেজ | ≤20mvV |
শূন্য আউটপুট | ≤0.15mA |
di/dt অনুসরণ করুন | >50A/us |
বৈদ্যুতিক পরামিতি
প্যারামিটার | প্রতীক | ইউনিট | স্পেসিফিকেশন | শর্তাবলী | ||
মিন | টাইপ | সর্বোচ্চ | ||||
নামমাত্র পরিমাপ পরিসীমা | আইপিএন | ক | -500 | 500 | ||
সরবরাহ ভোল্টেজ | ইউসি | ভি | 7.2 | 12 | 18 | সম্পূর্ণ নির্ভুলতা |
বর্তমান খরচ @IP=0A | আইসি | এমএ | 26 | UC=12V, T=25°C | ||
বর্তমান খরচ @IP=500A | আইসি | এমএ | 250 | UC=12V, T=25°C | ||
সংবেদনশীলতা ত্রুটি নির্ভুলতা | এক্সজি | % | -0.5 | 0.5 | =-40 থেকে 85°C; | |
অফসেট=0A | আইওএস | ক | ±0.2 | =-40 থেকে 85°C;± 3 সিগমা | ||
IPN-এর সাথে লিনিয়ারিটি ত্রুটি৷ | εL | % | 0.1 | @কক্ষ তাপমাত্রায় | ||
G-এর তাপমাত্রা সহগ | টিসিজি | পিপিএম/ | ||||
