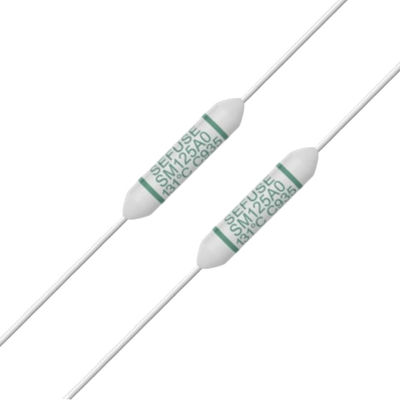

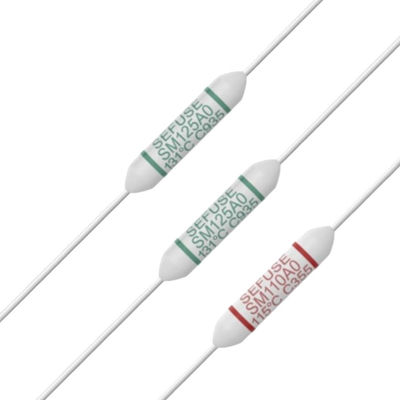

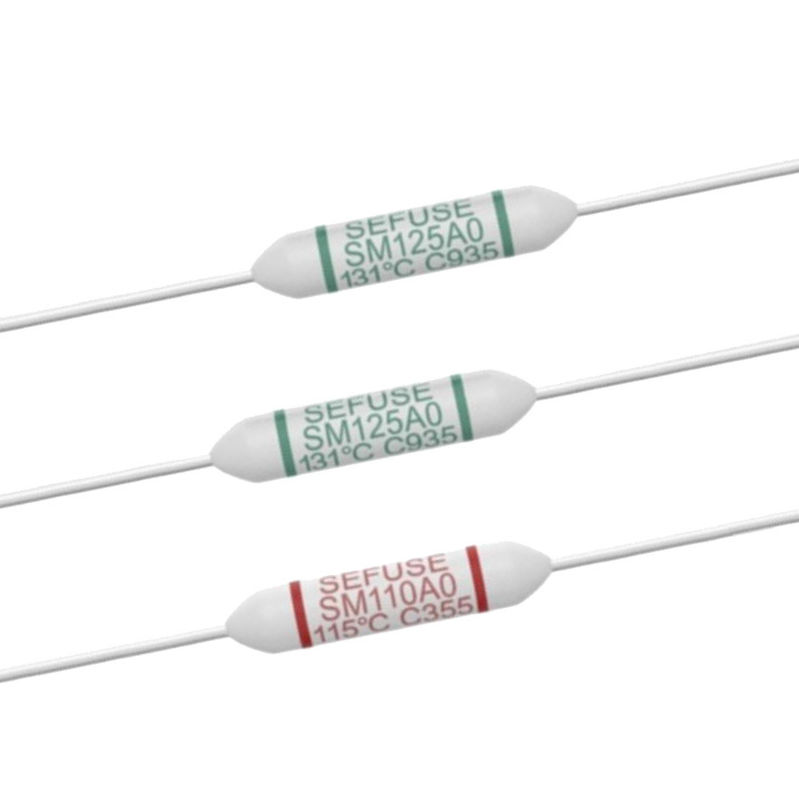

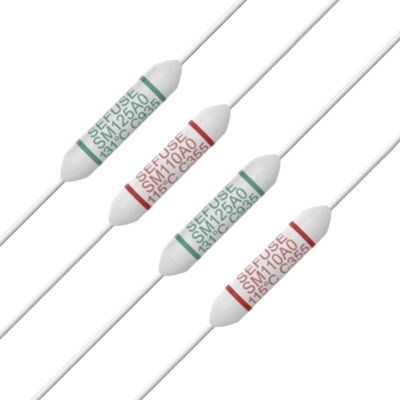

থার্মাল ফিউজ কাট অফ সিরামিক থার্মাল লিঙ্ক SEFUSE TF 115C ডিগ্রী SM110A01

SEFUSE TF 72C ডিগ্রী SM072A01

শর্তাবলীর সংজ্ঞা

নামমাত্র কাজের তাপমাত্রা (Tf)
নামমাত্র কাজের তাপমাত্রা হল তাপ সংযোগের কাজের তাপমাত্রা, যা পদ্ধতিতে নির্দিষ্ট পদ্ধতি ব্যবহার করে পরিমাপ করা হয়
নিরাপত্তা মান।
জাপানের ইলেকট্রিক্যাল অ্যাপ্লায়েন্স অ্যান্ড মেশিন সিকিউরিটি আইন (পিএসই) (অনুচ্ছেদ 3, বিভাগ 3) অনুযায়ী, তাপীয় সংযোগগুলি অবশ্যই
নির্দিষ্ট অপারেটিং তাপমাত্রার ±7°C এর মধ্যে কাজ করে। যেখানে Tf 200°C এর বেশি, তাপ সংযোগগুলি
নির্দিষ্ট অপারেটিং তাপমাত্রার ±10°C এর মধ্যে কাজ করা উচিত।
আইইসি স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ স্ট্যান্ডার্ডগুলিতে উল্লেখ করা হয়েছে যে তাপ সংযোগগুলি +0/-10°C এর মধ্যে কাজ করা উচিত।
নির্দিষ্ট তাপমাত্রা পরিসীমা।

সীসা কাটিয়া

লিড ফর্মিং (SF/R, SFH/R)

প্যাকিং পরিমাণ

সীসা তারের প্রক্রিয়া

যদি এসএফ-টাইপ থার্মাল লিঙ্ক ব্যবহার করা হয়, তবে রজন সিল করা পাশের সীসাটি কেসটি স্পর্শ করতে দেওয়া উচিত নয়।
বিদ্যুৎ প্রবাহিত হয় রজন-সিলড পাশের সীসা থেকে বিপরীত সীসা পর্যন্ত যার ফলে একটি অকার্যকর তাপ সংযোগ হয়।
