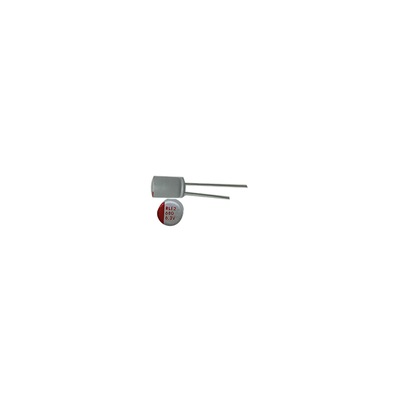

দক্ষ 680UF6.3V সলিড অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটর SMD প্রকার

পণ্যের বর্ণনা:

সলিড অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটরটি বিভিন্ন ইলেকট্রনিক অ্যাপ্লিকেশনের জন্য ডিজাইন করা একটি উচ্চ-মানের উপাদান। এর নির্ভরযোগ্যতা এবং পারফরম্যান্সের জন্য পরিচিত, এই ক্যাপাসিটরটি সার্কিট কার্যকারিতা বাড়ানোর জন্য ব্যতিক্রমী বৈশিষ্ট্য সরবরাহ করে।

0.01CV বা 3μA-এর লিকেজ কারেন্ট সহ, যেটি বেশি, এই অ্যালুমিনিয়াম সলিড ক্যাপাসিটর দক্ষ অপারেশন এবং ন্যূনতম পাওয়ার হ্রাস নিশ্চিত করে। এই বৈশিষ্ট্যটি সার্কিটের অখণ্ডতা বজায় রাখতে এবং অপ্রয়োজনীয় শক্তি অপচয় রোধ করতে গুরুত্বপূর্ণ।

2.5 মিমি-এর লিড স্পেসিং সার্কিট বোর্ডের মধ্যে সহজ ইনস্টলেশন এবং সংযোগের অনুমতি দেয়। এই স্পেসিং বৈশিষ্ট্যটি অ্যাসেম্বলি প্রক্রিয়ার সময় সুবিধা প্রদান করে, যা মনোনীত এলাকায় ক্যাপাসিটরের দ্রুত এবং সুরক্ষিত স্থাপন সক্ষম করে।

±20% সহনশীলতা পরিসরে অপারেটিং, এই অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটর ধারাবাহিক কর্মক্ষমতা এবং সঠিক কার্যকারিতা নিশ্চিত করে। কঠোর সহনশীলতা নিশ্চিত করে যে ক্যাপাসিটর নির্দিষ্ট সীমার মধ্যে কাজ করে, যা ইলেকট্রনিক সিস্টেমের সামগ্রিক নির্ভুলতায় অবদান রাখে।

-55°C থেকে +105°C পর্যন্ত অপারেটিং তাপমাত্রা পরিসীমা সহ চরম পরিস্থিতি সহ্য করার জন্য ডিজাইন করা হয়েছে, যা এই ক্যাপাসিটরটিকে বিস্তৃত পরিবেশের জন্য উপযুক্ত করে তোলে। ঠান্ডা তাপমাত্রা বা উচ্চ তাপের সংস্পর্শে আসুক না কেন, এই অ্যালুমিনিয়াম ইলেক্ট্রোলাইট ক্যাপাসিটর তার কর্মক্ষমতা এবং নির্ভরযোগ্যতা বজায় রাখে, যা বিভিন্ন অপারেটিং পরিস্থিতিতে স্থিতিশীলতা নিশ্চিত করে।

50V-এর ভোল্টেজ রেটিং সহ, এই ক্যাপাসিটরটি মাঝারি ভোল্টেজ স্তরগুলি সহজে পরিচালনা করতে পারে, যা এটিকে বিভিন্ন ইলেকট্রনিক অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে যার জন্য নির্ভরযোগ্য শক্তি সঞ্চয় এবং স্রাব ক্ষমতা প্রয়োজন। ভোল্টেজ রেটিং নিশ্চিত করে যে ক্যাপাসিটরটি তার নির্দিষ্ট সীমার মধ্যে নিরাপদে এবং কার্যকরভাবে কাজ করতে পারে।

সব মিলিয়ে, সলিড অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটর একটি বহুমুখী এবং নির্ভরযোগ্য উপাদান যা উচ্চতর কর্মক্ষমতা এবং স্থায়িত্ব প্রদান করে। এর উন্নত বৈশিষ্ট্যগুলি, যার মধ্যে রয়েছে কম লিকেজ কারেন্ট, সর্বোত্তম লিড স্পেসিং, কঠোর সহনশীলতা, বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা এবং উপযুক্ত ভোল্টেজ রেটিং, এটিকে চাহিদাপূর্ণ ইলেকট্রনিক প্রকল্প এবং অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ পছন্দ করে তোলে।

বৈশিষ্ট্য:

• পণ্যের নাম: সলিড অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটর
• ক্যাপাসিট্যান্স: 1uF
• মাউন্টিং টাইপ: সারফেস মাউন্ট
• মাত্রা: 6.3 মিমি X 5.4 মিমি
• ভোল্টেজ রেটিং: 50V
• লিকেজ কারেন্ট: 0.01CV বা 3μA, যেটি বেশি

প্রযুক্তিগত পরামিতি:

অ্যাপ্লিকেশন:

SLFCF অ্যালুমিনিয়াম ইলেক্ট ক্যাপ হল একটি উচ্চ-মানের সলিড অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটর যা বিভিন্ন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে একটি নির্ভরযোগ্য এবং দীর্ঘস্থায়ী ক্যাপাসিটর প্রয়োজন। এর অনন্য পোলারাইজেশন সহ, এই সলিড আল ক্যাপটি এমন সার্কিটগুলির জন্য আদর্শ যেখানে একটি নির্দিষ্ট ভোল্টেজ দিকনির্দেশ প্রয়োজন।

এই অ্যালুমিনিয়াম সলিড ইলেক্ট্রোলাইট ক্যাপাসিটরের মূল বৈশিষ্ট্যগুলির মধ্যে একটি হল এর চিত্তাকর্ষক রিপল কারেন্ট রেটিং 4.2A, যা এটিকে ওঠানামা করা কারেন্ট লোড সহ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে। এই বৈশিষ্ট্যটি এমনকি গতিশীল বৈদ্যুতিক সিস্টেমেও স্থিতিশীল এবং মসৃণ অপারেশন নিশ্চিত করে।

105°C-এ 2000 ঘন্টার দীর্ঘ জীবনকাল SLFCF ক্যাপাসিটরটিকে এমন প্রকল্পগুলির জন্য একটি টেকসই পছন্দ করে তোলে যার জন্য বর্ধিত অপারেশনাল ঘন্টা বা উচ্চ-তাপমাত্রা পরিবেশের প্রয়োজন। এই নির্ভরযোগ্যতা গুরুত্বপূর্ণ সিস্টেমগুলির জন্য অপরিহার্য যেখানে উপাদান ব্যর্থতা একটি বিকল্প নয়।

2.5 মিমি-এর লিড স্পেসিং সহ, এই সলিড আল ক্যাপ বিভিন্ন সার্কিট লেআউটে সহজে ইন্টিগ্রেশন অফার করে, যা ডিজাইন এবং অ্যাসেম্বলি প্রক্রিয়াগুলিতে নমনীয়তা প্রদান করে। সর্বোত্তম লিড স্পেসিং ইনস্টলেশন এবং রক্ষণাবেক্ষণকে সহজ করে, যা উৎপাদনকালে সময় এবং প্রচেষ্টা বাঁচায়।

অধিকন্তু, 0.01CV বা 3μA-এর কম লিকেজ কারেন্ট, যেটি বেশি, দক্ষ শক্তি ব্যবহার নিশ্চিত করে এবং অপ্রয়োজনীয় শক্তি হ্রাস প্রতিরোধ করে। এই বৈশিষ্ট্যটি এমন অ্যাপ্লিকেশনগুলির জন্য গুরুত্বপূর্ণ যেখানে বিদ্যুতের দক্ষতা একটি অগ্রাধিকার, যেমন শক্তি-সংবেদনশীল ইলেকট্রনিক্স বা ব্যাটারি-চালিত ডিভাইসগুলিতে।

SLFCF অ্যালুমিনিয়াম ইলেক্ট ক্যাপ শিল্প অটোমেশন, পাওয়ার সাপ্লাই, স্বয়ংচালিত ইলেকট্রনিক্স, টেলিযোগাযোগ এবং আরও অনেক কিছু সহ বিস্তৃত উপলক্ষ এবং পরিস্থিতিতে উপযুক্ত। এর শক্তিশালী নির্মাণ এবং নির্ভরযোগ্য কর্মক্ষমতা এটিকে চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য একটি বহুমুখী পছন্দ করে তোলে যার জন্য একটি উচ্চ-মানের সলিড অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটরের প্রয়োজন।

কাস্টমাইজেশন:

সলিড অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটরের জন্য পণ্য কাস্টমাইজেশন পরিষেবা:

ব্র্যান্ড নাম: SLFCF

লিড স্পেসিং: 2.5 মিমি

রিপল কারেন্ট: 4.2A

মাত্রা: 6.3 মিমি X 5.4 মিমি

মাউন্টিং টাইপ: সারফেস মাউন্ট

সহনশীলতা: ±20%

মূলশব্দ: অ্যালুমিনিয়াম সলিড ইলেক্ট্রোলাইট ক্যাপাসিটর, সলিড অ্যালুমিনিয়াম ক্যাপাসিটর, অ্যালুমিনিয়াম ইলেক্ট্রোলাইট ক্যাপাসিটর

সমর্থন এবং পরিষেবা:

সলিড অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটরের জন্য আমাদের পণ্য প্রযুক্তিগত সহায়তা এবং পরিষেবাগুলির মধ্যে রয়েছে:

- পণ্য ইনস্টলেশন এবং ব্যবহারের সাথে বিশেষজ্ঞ সহায়তা

- কোনো সমস্যার সম্মুখীন হলে সমস্যা সমাধানের নির্দেশিকা

- বিস্তারিত পণ্যের স্পেসিফিকেশন এবং ডেটাশিটগুলিতে অ্যাক্সেস

- সর্বোত্তম পণ্য কর্মক্ষমতার জন্য সুপারিশ

- ওয়ারেন্টি তথ্য এবং রিটার্ন বা বিনিময়ের সাথে সহায়তা

- পণ্য অগ্রগতি এবং উন্নতির উপর আপডেট

প্যাকিং এবং শিপিং:

পণ্য প্যাকেজিং:

প্রতিটি সলিড অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটর নিরাপদে পরিবহন এবং হ্যান্ডলিং নিশ্চিত করতে একটি প্রতিরক্ষামূলক প্লাস্টিকের ট্রেতে সাবধানে প্যাকেজ করা হয়। ট্রেটি তারপর একটি মজবুত কার্ডবোর্ড বাক্সে স্থাপন করা হয়, যা পণ্যের তথ্য এবং হ্যান্ডলিং নির্দেশাবলী দিয়ে লেবেল করা হয়।

শিপিং:

শিপিংয়ের জন্য, সলিড অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটরগুলি ট্রানজিটের সময় কোনো ক্ষতি রোধ করতে কুশনিং উপকরণ সহ একটি শিপিং বাক্সে নিরাপদে প্যাক করা হয়। বাক্সটি সিল করা হয় এবং প্রয়োজনীয় শিপিং তথ্য দিয়ে লেবেল করা হয়, যার মধ্যে প্রাপকের ঠিকানা এবং চালানের সহজে পর্যবেক্ষণের জন্য ট্র্যাকিং নম্বর অন্তর্ভুক্ত থাকে।

AP-CON MRPE সিরিজ স্পেসিফিকেশন


1. অ্যাপ্লিকেশন

এই স্পেসিফিকেশনটি PE সিরিজের পরিবাহী পলিমার অ্যালুমিনিয়াম সলিড ইলেক্ট্রোলাইটিক ক্যাপাসিটরগুলির জন্য নির্দিষ্ট করা হবে।

2. অংশ নম্বরের গঠন

6R3 MRPE 221 M 0606

রেটেড ভোল্টেজ সিরিজ কোড ক্যাপাসিট্যান্স ক্যাপ সহনশীলতা আকার কোড বিশেষ কোড

2. 1 রেটেড ভোল্টেজ কোড

সারণী 1 রেটেড ভোল্টেজ এবং সার্জ ভোল্টেজ

2.2 ক্যাপাসিট্যান্স কোড

Ta le 2 Rate capacitance

2.3 ক্যাপাসিট্যান্স সহনশীলতা কোড
সারণী 3 ক্যাপাসিট্যান্স সহনশীলতা

ক্যাপ সহনশীলতা কোড	ক্যাপ সহনশীলতা
M	20%

 2.4 সাইজ কোড
 Ta le 4 Dimension of ra ial type capacitors


3. রেটিং

3. 1 শ্রেণী তাপমাত্রা পরিসীমা -55 থেকে +105 oC

3.2 সার্জ ভোল্টেজ

রেটেড ভোল্টেজ * 1.15

3.3 রেটেড রিপল কারেন্ট

রেটেড রিপল কারেন্ট স্ট্যান্ডার্ড রেটিং তালিকা অনুযায়ী হতে হবে। এই কারেন্টগুলি 105 oC-এ 100kHz-এর সাইন তরঙ্গের rms মান।

বৈদ্যুতিক এবং যান্ত্রিক কর্মক্ষমতা এবং পরীক্ষার পদ্ধতি

4. 1 পরিমাপের শর্ত

প্রতিটি পরিমাপ 15 থেকে 35 oC তাপমাত্রায় এবং 45 থেকে 85% আপেক্ষিক আর্দ্রতায় পরিচালনা করা হবে। আরও, এই পরিমাপগুলি 20土2 oC তাপমাত্রায় এবং 60 থেকে 70% আপেক্ষিক আর্দ্রতায় পছন্দসইভাবে পরিচালনা করা হবে, যখন ক্যাপাসিটরগুলি পরিমাপের তাপমাত্রায় পর্যাপ্ত সময় ধরে রাখা হবে।

4.2 ভোল্টেজ ট্রিটমেন্ট

যদি লিকেজ কারেন্ট সন্দেহজনক হয়, তাহলে ভোল্টেজ ট্রিটমেন্ট করার পরে এটি পরিমাপ করুন, যার মধ্যে নিম্নলিখিত পদক্ষেপগুলি অন্তর্ভুক্ত থাকবে:

( 1) 105土2 oC-এ 60 মিনিটের জন্য ক্যাপাসিটরগুলিতে DC রেটেড ভোল্টেজ প্রয়োগ করা হয়েছে।

(2) ভোল্টেজ প্রয়োগ করে ঘরের তাপমাত্রায় ঠান্ডা করা হয়েছে।

(3) প্রায় 1kΩ/V-এর একটি প্রতিরোধকের মাধ্যমে স্রাব করা হয়েছে।

4.3 বৈদ্যুতিক কর্মক্ষমতা

4.3. 1 রেটেড ক্যাপাসিট্যান্সে সহনশীলতা

রেটেড ক্যাপাসিট্যান্স 20土2 oC-এ 120Hz土10%-এ পরিমাপ করা রেটেড ক্যাপাসিট্যান্সের বিপরীতে -20% থেকে +20% (M) সহনশীলতার মধ্যে পূরণ করতে হবে।

4.3.2 লিকেজ কারেন্ট

DC রেটেড ভোল্টেজ 1kΩ প্রতিরক্ষামূলক প্রতিরোধের মাধ্যমে একটি ক্যাপাসিটরের অ্যানোড এবং ক্যাথোড লিড তারের টার্মিনেশনের মধ্যে প্রয়োগ করা হবে এবং 20土2 oC-এ রেটেড মান পৌঁছানোর 2 মিনিটের পরে লিকেজ কারেন্ট সারণী 5-এ তালিকাভুক্ত মানের চেয়ে কম বা সমান হবে।

যদি মানটি সন্দেহজনক হয়, তাহলে বিভাগ 6.2-এ বর্ণিত হিসাবে ভোল্টেজ ট্রিটমেন্ট করার পরে লিকেজ কারেন্ট পরিমাপ করুন।

4.3.3 ক্ষতি কোণের স্পর্শক (tanδ)

Tanδ মান 20土2 oC-এ 120Hz土10%-এ পরিমাপ করা 0. 10-এর চেয়ে কম বা সমান হবে।

4.3.4 সমতুল্য সিরিজ প্রতিরোধ (ESR)

সারণী 8-এ তালিকাভুক্ত নিম্নলিখিত শর্তে পরিমাপ করা 100kHz-এ ESR সারণী 5-এর মানের চেয়ে কম বা সমান হবে।

        4.3.5 উচ্চ এবং নিম্ন তাপমাত্রায় প্রতিবন্ধকতা

-55土3 oC বা 105土2 oC-এ 100kHz-এ প্রতিবন্ধকতা সারণী 9-এ তালিকাভুক্ত মানগুলি পূরণ করবে।

  সারণী 9 নিম্ন বা উচ্চ তাপমাত্রায় প্রতিবন্ধকতা

4.4 যান্ত্রিক কর্মক্ষমতা

4.4. 1 লিড তারের টার্মিনেশনের টান শক্তি

একটি ক্যাপাসিটরের বডি স্থির করে, সারণী 10-এ তালিকাভুক্ত লোডটি তার ড্র আউট দিকে লিড তারের টার্মিনেশনে প্রয়োগ করা হবে, ধীরে ধীরে নির্দিষ্ট মানের দিকে এবং 10土1 সেকেন্ডের জন্য ধরে রাখা হবে। এই পরীক্ষার পরে, সেই ক্যাপাসিটর ব্যবহারের ক্ষেত্রে কোনো পরিবর্তন ত্রুটিপূর্ণ দেখাবে না।

Ta le 10 Pull strength loa of lea wire terminations


  4.4.2 লিড তারের টার্মিনেশনের নমন শক্তি

সারণী 11-এ তালিকাভুক্ত নমন শক্তি লোড লিড তারের টার্মিনেশনের শেষে ঝুলানো হবে এবং একটি ক্যাপাসিটরের বডি 90o বাঁকানো হবে এবং তার আসল অবস্থানে ফিরে আসবে। এই অপারেশনটি প্রায় 2 থেকে 3 সেকেন্ডের জন্য করা হবে। তারপর বডিটি বিপরীত দিকে 90° বাঁকানো হবে এবং একই গতিতে তার আসল অবস্থানে ফিরে আসবে। এই পরীক্ষায়, সেই ক্যাপাসিটর ব্যবহারের ক্ষেত্রে কোনো পরিবর্তন ত্রুটিপূর্ণ দেখাবে না।

Ta le 11 Ben ing strength loa of lea wire terminations


FAQ:

প্রশ্ন: এই অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটরের ব্র্যান্ডের নাম কী?

উত্তর: এই ক্যাপাসিটরের ব্র্যান্ডের নাম হল SLFCF।

প্রশ্ন: সলিড অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটরের ভোল্টেজ রেটিং কত?

উত্তর: এই ক্যাপাসিটরের ভোল্টেজ রেটিং হল [এখানে ভোল্টেজ রেটিং সন্নিবেশ করান]।

প্রশ্ন: সলিড অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটরের ক্যাপাসিট্যান্সের মান কত?

উত্তর: এই ক্যাপাসিটরের ক্যাপাসিট্যান্সের মান হল [এখানে ক্যাপাসিট্যান্সের মান সন্নিবেশ করান]।

প্রশ্ন: এই সলিড অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটরের অপারেটিং তাপমাত্রা পরিসীমা কত?

উত্তর: এই ক্যাপাসিটরের অপারেটিং তাপমাত্রা পরিসীমা হল [এখানে তাপমাত্রা পরিসীমা সন্নিবেশ করান]।

প্রশ্ন: সলিড অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটর কি উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে?

উত্তর: হ্যাঁ, এই ক্যাপাসিটর উচ্চ-ফ্রিকোয়েন্সি অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
