পণ্যের বিবরণ:
|
| Storage Temp. স্টোরেজ টেম্প। Range পরিসর: | -40℃~+125℃ | Operating Temp. অপারেটিং টেম্প। Range পরিসর: | -25℃~+125℃ |
|---|---|---|---|
| প্রধান উপাদান: | তথ্য তালিকা | বৈশিষ্ট্য: | লাইন অ্যাপ্লিকেশন জুড়ে জন্য আদর্শ |
| কাস্টমাইজ করুন:: | হ্যাঁ, নমুনা পরিষেবা প্রদান করুন | প্যাকেজের প্রকারভেদ: | গর্তের দিকে |
| আবেদন: | এসি অ্যাপ্লিকেশনের জন্য, হাইট ভোল্টেজ | আকার: | বিশেষ আকার |
| বিশেষভাবে তুলে ধরা: | 471K ক্যাপাসিটর,ক্লাস Y1 ক্যাপাসিটর |
||

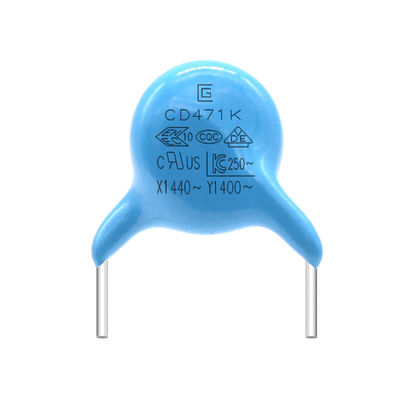

কম লস 471K 400VAC Y1 সেফটি ক্যাপাসিটর উচ্চ-ফ্রিকোয়েন্সি লস এসি পিক সার্জেসের প্রভাব সহ্য করে
Y1 সেফটি ক্যাপাসিটর .pdf
সুবিধাদি
1. আমাদের কাছে উপাদানের সমস্ত মডেল রয়েছে, এটি খুঁজতে আপনার সময় বাঁচান। এবং আপনার প্রয়োজন হলে আপনার জন্য উপকরণ সুপারিশ করুন।
2. একই মানের পণ্যের সাথে, আমরা আপনাকে সেরা মূল্য দিতে পারি।বিক্রয়ের পরে অনুসন্ধানের জন্য, আমরা ভাল পরিষেবা প্রদান করব, যেমন আপডেট পণ্যের অবস্থা, প্রযুক্তিগত সহায়তা ইত্যাদি (24 ঘন্টা অনলাইন)
3. আমরা অনেক স্টক আছে, এবং ডেলিভারি সময় সাধারণত ছোট হয়.
বৈশিষ্ট্য
1. ইমপালস ভোল্টেজ নিশ্চিত 12kV0-p.
2. অপারেটিং তাপমাত্রা পরিসীমা 125°C পর্যন্ত নিশ্চিত।
3. অস্তরক শক্তি: AC4000V
4. ক্লাস X1/Y1 ক্যাপাসিটারগুলি ENEC(VDE)/UL/CQC দ্বারা প্রত্যয়িত৷
5. প্রয়োজনীয় যন্ত্রপাতিগুলিতে একটি উপাদানের সাথে ব্যবহার করা যেতে পারে
উপর ভিত্তি করে চাঙ্গা অন্তরণ এবং ডবল নিরোধক
UL1492, IEC60065 এবং IEC60950।
6. শিখা-retardant হ্যালোজেন-মুক্ত * epoxy রজন সঙ্গে প্রলিপ্ত
(UL94V-0 মান অনুযায়ী)।
* Cl=900ppm সর্বোচ্চ।, Br=900ppm সর্বোচ্চ।এবং
Cl+Br=1500ppm সর্বোচ্চ।
7. স্বয়ংক্রিয় সন্নিবেশের জন্য ট্যাপিং উপলব্ধ।
8. রেটেড ভোল্টেজ: X1: AC500V(rms), Y1: AC500V(rms)
Y1 ক্যাপাসিটর অ্যাপ্লিকেশন ক্ষেত্র:
ছোট পরিবারের যন্ত্রপাতি, পাওয়ার পণ্য, ইলেক্ট্রোমেকানিক্যাল মোটর, এলইডি আলো, চার্জার, নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ, ফিল্টার, ইলেকট্রনিক রেকটিফায়ার, স্বয়ংচালিত ইলেকট্রনিক্স, নিরাপত্তা এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
|
আইটেম |
স্পেসিফিকেশন |
পরীক্ষার পদ্ধতি এবং শর্ত |
||||||||||||||||
|
টেম্প সাইক্লিং
|
চেহারা |
কোন চিহ্নিত ত্রুটি |
ক্যাপাসিটর পরীক্ষা চেম্বারে প্রবর্তন করা হবে, এবং 5 সাইকেলে টেবিলে দেখানো তাপমাত্রার অবস্থার সংস্পর্শে আসবে। প্রিট্রিটমেন্ট: ক্যাপাসিটরটিকে 1 ঘন্টার জন্য 125±2℃ এ স্থাপন করা হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2ঘন্টার জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটর 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করা উচিত।
|
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1000MΩ মিনিট | |||||||||||||||||
|
আর্দ্রতা (আন্ডারে স্থির রাষ্ট্র) |
চেহারা |
কোন চিহ্নিত ত্রুটি |
95±3% RH-এ 40±2℃-এ 500±12 ঘণ্টার জন্য ক্যাপাসিটর সেট করুন। প্রাক-চিকিত্সা: ক্যাপাসিটরটিকে 125±2℃ এ 1 ঘন্টার জন্য স্থাপন করা হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2 ঘন্টার জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটরটি 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করা উচিত। |
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1500MΩ মিনিট | |||||||||||||||||
|
অস্তরক শক্তি |
প্রতি আইটেম 8 |
|||||||||||||||||
|
জীবন পরীক্ষা |
চেহারা |
কোন চিহ্নিত ত্রুটি |
500V.AC এর একটি ভোল্টেজ প্রয়োগ করুন, প্রতি ঘন্টায় একবার 0.1 সেকেন্ডের জন্য 1000V.AC এ ভোল্টেজ বাড়ানো ছাড়া যা 125±2℃ এ 1000±48 ঘন্টা বজায় রাখা হবে। প্রাক-চিকিত্সা: ক্যাপাসিটরকে 125±2℃ 1 ঘন্টার জন্য সংরক্ষণ করতে হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2H এর জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটর 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করতে হবে। |
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1500MΩ মিনিট | |||||||||||||||||
পণ্য ভোল্টেজ, উপাদান, আকার রেফারেন্স টেবিল
| পণ্য এবং আকার কোড | রেটেড এসি ভোল্টেজ | তাপমাত্রা বৈশিষ্ট্য | রেটেড ক্যাপাসিট্যান্স | ক্যাপাসিট্যান্স সহনশীলতা | আকার (মিমি) | |||
| D. সর্বোচ্চ | সর্বোচ্চ | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(খ) |
10pF |
কে |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(ঙ) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
এম |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(চ) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
স্পেসিফিকেশন এবং পরীক্ষা পদ্ধতি
|
আইটেম |
স্পেসিফিকেশন |
পরীক্ষার পদ্ধতি এবং শর্ত |
|||||||||||||
|
স্টোরেজ টেম্প।পরিসর |
-40℃~+125℃ | ||||||||||||||
|
অপারেটিং টেম্প।পরিসর |
-25℃~+125℃ | ||||||||||||||
|
|
চেহারা আছে |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
টেম্প20±2℃ |
|||||||||||||
|
অপচয় ফ্যাক্টর |
B,E:2.5% সর্বোচ্চ |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
উৎপাদন প্রক্রিয়া
