পণ্যের বিবরণ:
|
| Storage Temp. স্টোরেজ টেম্প। Range পরিসর: | -40℃~+125℃ | Operating Temp. অপারেটিং টেম্প। Range পরিসর: | -25℃~+125℃ |
|---|---|---|---|
| প্রধান উপাদান: | সিরামিক | বৈশিষ্ট্য: | লাইন অ্যাপ্লিকেশন জুড়ে জন্য আদর্শ |
| কাস্টমাইজ করুন:: | হ্যাঁ, নমুনা পরিষেবা প্রদান করুন | প্যাকেজের প্রকারভেদ: | গর্তের দিকে |
| আবেদন: | অফিস সরঞ্জাম, ইলেকট্রনিক, এসি / মোটর | আকার: | বিশেষ আকার |
| বিশেষভাবে তুলে ধরা: | VDE লো লস ক্যাপাসিটর,561K ক্যাপাসিটর |
||

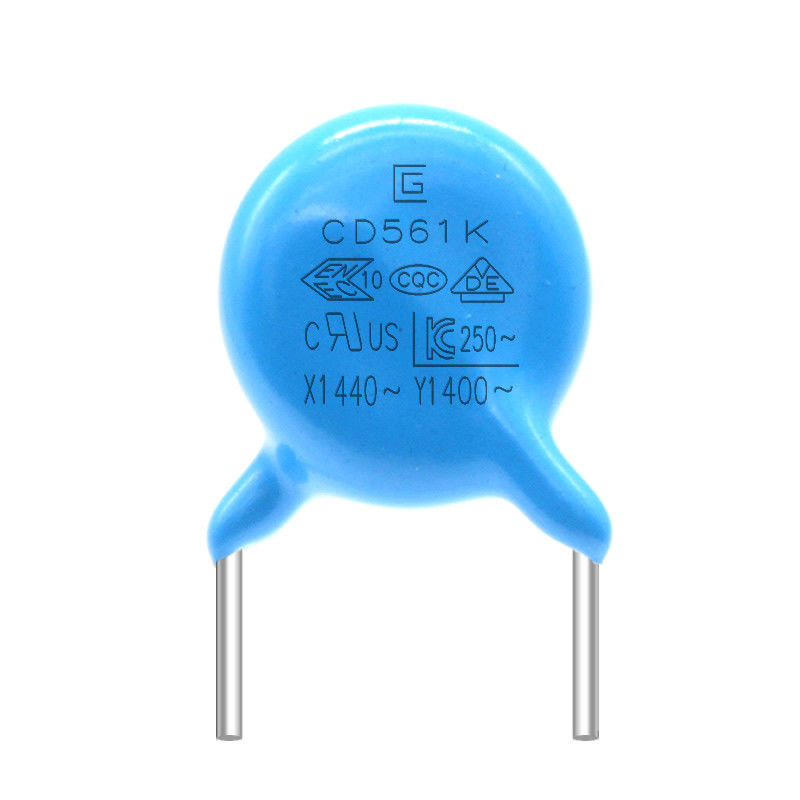

লো লস 561K 400VAC Y1 সেফটি ক্যাপাসিটর AC ক্যাপাসিটর যা পাস করেছে এবং সেফটি মেনেছে
Y1 ক্যাপাসিটর একটি নিরাপত্তা ক্যাপাসিটর, এবং এই ধরনের একটি ক্যাপাসিটর ক্যাপাসিটর ব্যর্থ হওয়ার পরে বৈদ্যুতিক শক সৃষ্টি করবে না এবং ব্যক্তিগত নিরাপত্তাকে বিপন্ন করবে না।এতে দুই ধরনের এক্স ক্যাপাসিটার এবং ওয়াই ক্যাপাসিটার রয়েছে।X ক্যাপাসিটর হল পাওয়ার লাইনের (LN) দুটি লাইনের মধ্যে সংযুক্ত ক্যাপাসিটর এবং ধাতব ফিল্ম ক্যাপাসিটারগুলি সাধারণত ব্যবহৃত হয়;Y ক্যাপাসিটারগুলি পাওয়ার লাইনের দুটি লাইন এবং স্থল (LE , NE) ক্যাপাসিট্যান্সের মধ্যে সংযুক্ত থাকে, সাধারণত জোড়ায় দেখা যায়।লিকেজ কারেন্টের সীমাবদ্ধতার উপর ভিত্তি করে, Y ক্যাপাসিটরের মান খুব বেশি হওয়া উচিত নয়।সাধারণত, X ক্যাপাসিটর হল uF স্তরের, এবং Y ক্যাপাসিটর হল nF স্তরের।X ক্যাপাসিটর ডিফারেনশিয়াল মোড হস্তক্ষেপ দমন করে, এবং Y ক্যাপাসিটর সাধারণ মোড হস্তক্ষেপকে দমন করে।
Y1 সেফটি ক্যাপাসিটর .pdf
বৈশিষ্ট্য:
অপারেটিং তাপমাত্রা পরিসীমা: -25 থেকে +85 সেলিয়াম ডিগ্রি।
ওয়ার্কিং ভোল্টেজ: DC 1, 2,3, 6.3, 10 এবং 15kV
প্রতিরোধী ভোল্টেজ: ওয়ার্কিং ভোল্টেজের 1.5 গুণ 1kV <=UR <=10kVUT = 1. 5UR+500V, UR <=10kV, UT = 1.5UR
ক্যাপাসিট্যান্স: 20 +-2সেলিয়াম ডিগ্রিতে পরিমাপ করা হয়, 5Vrms সর্বোচ্চ ক্লাস I 1+-0.2MHz এবং ক্লাস II 1+-0.2kHz
ক্যাপাসিট্যান্স সহনশীলতা: J: +-5%, K: +-10%, M: +-20% এবং Z: +80%-20%
ডিসিপেশন ফ্যাক্টর (DF): ক্যাপাসিটেন্সএসএল tgd <= 0.15%N3300 tgd <= 0.4%Y5P tgd <= 2.5%Z5U tgd <= 2.5%Z5V tgd <= 2.5%Bn tgd <= 0.5%Bn tgd <= 0.5%D <= 0.5%D 0.35%
ইনসুলেশন রেজিস্ট্যান্স (IR): রেটেড ভোল্টেজ 500V টেস্ট 60 +-5secondsIR >= 10,000MQ সহ
তাপমাত্রার বৈশিষ্ট্য: SLN3300, Y5P, Z5U, Z5V এবং Y5R
সুবিধাদি
1. আমাদের কাছে উপাদানের সমস্ত মডেল রয়েছে, এটি খুঁজতে আপনার সময় বাঁচান। এবং আপনার প্রয়োজন হলে আপনার জন্য উপকরণ সুপারিশ করুন।
2. একই মানের পণ্যের সাথে, আমরা আপনাকে সেরা মূল্য দিতে পারি।বিক্রয়ের পরে অনুসন্ধানের জন্য, আমরা ভাল পরিষেবা প্রদান করব, যেমন আপডেট পণ্যের অবস্থা, প্রযুক্তিগত সহায়তা ইত্যাদি (24 ঘন্টা অনলাইন)
3. আমরা অনেক স্টক আছে, এবং ডেলিভারি সময় সাধারণত ছোট হয়.
আবেদন পরিসীমা:
ফ্রিকোয়েন্সি রূপান্তর
ফ্রিকোয়েন্সি বিভাগ এবং অন্যান্য এসি
বড় পালস সার্কিট
বিশেষ করে উচ্চ বিশ্বস্ততার প্রয়োজনীয়তা সহ অডিও ফ্রিকোয়েন্সি বিভাজক সার্কিট
|
আইটেম |
স্পেসিফিকেশন |
পরীক্ষার পদ্ধতি এবং শর্ত |
||||||||||||||||
|
টেম্প সাইক্লিং
|
চেহারা |
কোন চিহ্নিত ত্রুটি |
ক্যাপাসিটর পরীক্ষা চেম্বারে প্রবর্তন করা হবে, এবং 5 সাইকেলে টেবিলে দেখানো তাপমাত্রার অবস্থার সংস্পর্শে আসবে। প্রিট্রিটমেন্ট: ক্যাপাসিটরটিকে 1 ঘন্টার জন্য 125±2℃ এ স্থাপন করা হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2ঘন্টার জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটর 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করা উচিত।
|
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1000MΩ মিনিট | |||||||||||||||||
|
আর্দ্রতা (আন্ডারে স্থির রাষ্ট্র) |
চেহারা |
কোন চিহ্নিত ত্রুটি |
95±3% RH-এ 40±2℃-এ 500±12 ঘণ্টার জন্য ক্যাপাসিটর সেট করুন। প্রাক-চিকিত্সা: ক্যাপাসিটরটিকে 125±2℃ এ 1 ঘন্টার জন্য স্থাপন করা হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2 ঘন্টার জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটরটি 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করা উচিত। |
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1500MΩ মিনিট | |||||||||||||||||
|
অস্তরক শক্তি |
প্রতি আইটেম 8 |
|||||||||||||||||
|
জীবন পরীক্ষা |
চেহারা |
কোন চিহ্নিত ত্রুটি |
500V.AC এর একটি ভোল্টেজ প্রয়োগ করুন, প্রতি ঘন্টায় একবার 0.1 সেকেন্ডের জন্য 1000V.AC এ ভোল্টেজ বাড়ানো ছাড়া যা 125±2℃ এ 1000±48 ঘন্টা বজায় রাখা হবে। প্রাক-চিকিত্সা: ক্যাপাসিটরকে 125±2℃ 1 ঘন্টার জন্য সংরক্ষণ করতে হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2H এর জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটর 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করতে হবে। |
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1500MΩ মিনিট | |||||||||||||||||
পণ্য ভোল্টেজ, উপাদান, আকার রেফারেন্স টেবিল
| পণ্য এবং আকার কোড | রেটেড এসি ভোল্টেজ | তাপমাত্রা বৈশিষ্ট্য | রেটেড ক্যাপাসিট্যান্স | ক্যাপাসিট্যান্স সহনশীলতা | আকার (মিমি) | |||
| D. সর্বোচ্চ | সর্বোচ্চ | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(খ) |
10pF |
কে |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(ঙ) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
এম |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(চ) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
স্পেসিফিকেশন এবং পরীক্ষা পদ্ধতি
|
আইটেম |
স্পেসিফিকেশন |
পরীক্ষার পদ্ধতি এবং শর্ত |
|||||||||||||
|
স্টোরেজ টেম্প।পরিসর |
-40℃~+125℃ | ||||||||||||||
|
অপারেটিং টেম্প।পরিসর |
-25℃~+125℃ | ||||||||||||||
|
|
চেহারা আছে |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
টেম্প20±2℃ |
|||||||||||||
|
অপচয় ফ্যাক্টর |
B,E:2.5% সর্বোচ্চ |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
উৎপাদন প্রক্রিয়া
