পণ্যের বিবরণ:
|
| বৈশিষ্ট্য: | চমৎকার ফ্রিকোয়েন্সি এবং তাপমাত্রা বৈশিষ্ট্য | ক্যাপাসিট্যান্স:: | 0.33uf |
|---|---|---|---|
| রেট ভোল্টেজ:: | 250-310V | অপারেটিং তাপমাত্রা: | -40℃～+110℃ |
| আবেদন:: | পাওয়ার সাপ্লাই, অ্যামিটার | মিডিয়া উপলব্ধ: | ডেটাশিট, ফটো |
| বিশেষভাবে তুলে ধরা: | ছোট ক্ষতি X2 নিরাপত্তা ক্যাপাসিটর,X2 নিরাপত্তা ক্যাপাসিটর 154K,0.33 uf 275v |
||

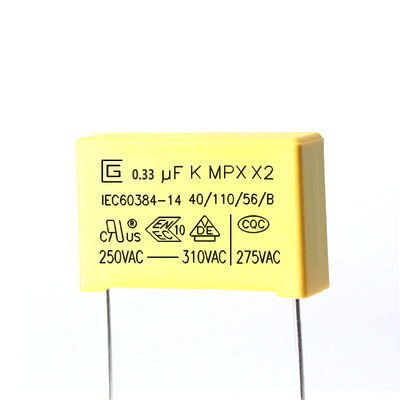

ছোট ক্ষতি 0.33uf 154K 275VAC X2 নিরাপত্তা ক্যাপাসিটর চমৎকার ফ্রিকোয়েন্সি এবং তাপমাত্রার বৈশিষ্ট্য
X2 সেফটি ক্যাপাসিটর.pdf
সেফটি এক্স 2 ক্যাপাসিটার হল এক ধরনের নিরাপত্তা ক্যাপাসিটর।সেফটি ক্যাপাসিটারগুলি এই ধরনের অনুষ্ঠানে ব্যবহার করা হয়, অর্থাৎ, ক্যাপাসিটর ব্যর্থ হওয়ার পরে, এটি বৈদ্যুতিক শক সৃষ্টি করবে না এবং ব্যক্তিগত নিরাপত্তাকে বিপন্ন করবে না।
1. X2 নিরাপত্তা ক্যাপাসিটরের প্রধান কাঠামো।
এটি ধাতবযুক্ত পলিপ্রোপিলিন ফিল্ম নন-ইনডাকটিভ স্ট্রাকচার উইন্ডিং দিয়ে তৈরি, টিনযুক্ত তামা পরিহিত ইস্পাত তার, প্লাস্টিকের শেল এবং শিখা প্রতিরোধক ইপোক্সি রজন প্যাকেজ ব্যবহার করে।
পলিপ্রোপিলিন ফিল্ম অস্তরক হিসাবে ব্যবহৃত হয়, এবং পৃষ্ঠের জিঙ্ক-অ্যালুমিনিয়াম ধাতব স্তরটি ইলেক্ট্রোড হিসাবে ভ্যাকুয়াম-বাষ্পীভূত হয়।এটি উইন্ডিং এবং অন্যান্য প্রক্রিয়া দ্বারা উত্পাদিত হয়।বাইরের অংশটি (PBT) শিখা-প্রতিরোধী প্লাস্টিকের শেল দিয়ে প্যাকেজ করা হয় এবং ইপোক্সি রজন দিয়ে পাত্র করা হয়।চেহারা নকশা কম্প্যাক্ট এবং উচ্চ ঘনত্ব উপলক্ষ ইনস্টলেশনের জন্য উপযুক্ত.
চিহ্নিত করা
1. CIGU লোগো:
2. ক্যাপাসিট্যান্স:(104K ,0.1μF)
3. ক্যাপাসিট্যান্স টলারেন্স:(K)±10%
4. রেটেড ভোল্টেজ: 250,275,300,305,310VAC 5. পণ্যের শ্রেণী:X2
6. পণ্যের ধরন: MPX
7. জলবায়ু বিভাগ: 40/110/56
8. প্যাসিভ ফ্ল্যামেবিলিটি ক্লাস: বি
9. চীন অনুমোদন চিহ্ন: CQC
10. জার্মানির অনুমোদনের চিহ্ন: VDE
11. ENEC অনুমোদন চিহ্ন: ENEC
পণ্য পরিচিতি
MPX ধাতব পলিপ্রোপিলিন ফিল্ম ডাইইলেক্ট্রিক, নন-ইনডাক্টিভ কনস্ট্রাকশন, টিন করা তামার তারের সীসা এবং শিখা retardant ইপোক্সি রজন আবরণ দিয়ে বায়ুযুক্ত।তারা UL 94-V0 অনুযায়ী স্ব-নিরাময় এবং ভাল শিখা retardant চমৎকার বৈশিষ্ট্য আছে
বৈশিষ্ট্য
1 নন-ইন্ডাকশন নির্মাণ
2 উচ্চ আর্দ্রতা প্রতিরোধের
3 স্ব-নিরাময় সম্পত্তি
4 শিখা retardant প্রকার (UL 94V-0 এর সাথে সম্মতি)
5 খুব ছোট ক্ষতি
নির্মাণ এবং পণ্য প্রধান উপকরণ
স্পেসিফিকেশন (IEC 60384-14)
| পরীক্ষা করার উপাদানসমূহ | কর্মক্ষমতা প্রয়োজনীয়তা | পরীক্ষার শর্তাবলী |
| ক্যাপাসিট্যান্স | নির্দিষ্ট সহনশীলতার মধ্যে | 1KHz, 1Vrms সর্বোচ্চ।25 ℃ এ |
| অপচয় ফ্যাক্টর | 0.001 (0.1%) সর্বোচ্চ | 1KHz, 1Vrms সর্বোচ্চ।25 ℃ এ |
| ভোল্টেজ প্রমাণ | কোন অস্বাভাবিকতা হবে না | টার্মিনালের মধ্যে 4.3UR (Vdc) 60sec পরীক্ষা। |
| টার্মিনাল এবং ঘেরের মধ্যে UR×200％+1500Vac, 60sec. | ||
| অন্তরণ প্রতিরোধের | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000s | 100±15Vdc, 60sec/25℃ |
| সমাপ্তির দৃঢ়তা | কোন তারের ভাঙ্গন এবং ক্যাপাসিটরের কোন ক্ষতি নেই |
টার্মিনাল লোড ফোর্সের টান স্ট্রেন্থঃ 1.0 কেজি হোল্ডিং সময়: 10 ± 1 সেকেন্ড |
|
টার্মিনাল লোড ফোর্সের বাঁকানো শক্তি: 0.5 কেজি বাঁকানোর সময়: 4 x 90 ﾟ |
||
| সোল্ডারিং তাপের প্রতিরোধ |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি (2) △C/C : ≤ ±5% প্রারম্ভিক মানের |
ঝাল তাপমাত্রা: 260±5℃ সোল্ডার সময়: 5±0.5 সেকেন্ড |
| সোল্ডারেবিলিটি | 95% পৃষ্ঠ টিনিং |
ঝাল তাপমাত্রা: 260±5℃ সোল্ডার সময়: 2±0.5 সেকেন্ড |
| তাপমাত্রার দ্রুত পরিবর্তন | ক্যাপাসিটারগুলি চাক্ষুষভাবে পরীক্ষা করা হবে এবং কোন দৃশ্যমান ক্ষতি হবে না। |
নিম্ন বিভাগের তাপমাত্রা: -40 ℃ উপরের বিভাগের তাপমাত্রা: 110 ℃ চক্রের সংখ্যা: 5 সময়কাল t1 = 30 মিনিট |
| কম্পন | ক্যাপাসিটারগুলি চাক্ষুষভাবে পরীক্ষা করা হবে এবং কোন দৃশ্যমান ক্ষতি হবে না |
ফ্রিকোয়েন্সি পরিসীমা: 10~55Hz কোর্স: X,Y,Z (অক্ষ) 2 ঘন্টা / অক্ষ ( মোট 6 ঘন্টা) স্থানচ্যুতি প্রশস্ততা: 0.75 মিমি |
| পরীক্ষা করার উপাদানসমূহ | কর্মক্ষমতা প্রয়োজনীয়তা | পরীক্ষার শর্তাবলী |
| জলবায়ু ক্রম |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি (2) △C/C : ≤ ±5% প্রারম্ভিক মানের (3) DF ( tanδ): বর্ধিত মানের ≤ 0.008 (4) IR: প্রযোজ্য সীমার ≥ 50% (5) ভোল্টেজ প্রমাণ: সাধারণ |
শুষ্ক তাপ উপরের তাপমাত্রা: 110 ℃ নিম্ন সময়কাল: 16Hrs |
|
ঠাণ্ডা তাপমাত্রা: -40 ℃ সময়কাল: 2 ঘন্টা |
||
| স্যাঁতসেঁতে তাপ স্থির অবস্থা |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি (2) △C/C : ≤ ±5% প্রারম্ভিক মানের (3) DF ( tanδ): বর্ধিত মানের ≤ 0.008 (4) IR: প্রযোজ্য সীমার ≥ 50% (5) ভোল্টেজ প্রমাণ: সাধারণ |
+40°C এবং 93% RH, 56 দিন |
| চার্জ এবং স্রাব |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি (2) △C/C : ≤ ±10% প্রারম্ভিক মানের (3) DF ( tanδ): বর্ধিত মানের ≤ 0.008 (4) IR: প্রযোজ্য সীমার ≥ 50% |
পরীক্ষা ভোল্টেজ: √2 x URVAC 50 Hz চার্জ এবং স্রাব: 0.5 সেকেন্ড / সময় 10000 চক্রের জন্য পুনরাবৃত্তি |
| সহনশীলতা |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি (2) △C/C : ≤ ±10% প্রারম্ভিক মানের (3) DF ( tanδ): বর্ধিত মানের ≤ 0.008 (4) IR: প্রযোজ্য সীমার ≥ 50% |
1.25 x UR VAC 50 Hz, প্রতি ঘন্টায় একবার 0.1 সেকেন্ডের জন্য 1,000VAC-তে বাড়ান, উপরের রেট তাপমাত্রায় 1,000 ঘন্টা |
জমা শর্ত
1 টি লক্ষ করা উচিত যে দীর্ঘ প্রিরিওডের জন্য সবেমাত্র বায়ুমণ্ডলে সংরক্ষণ করা হলে টার্মিনালগুলির সোল্ডারেবিলিটি খারাপ হতে পারে
2 এটি বিশেষ করে উচ্চ তাপমাত্রা এবং উচ্চ আর্দ্রতার মধ্যে অবস্থিত হওয়া উচিত নয়, এটি অবশ্যই নিম্নলিখিত শর্তগুলিতে জমা দিতে হবে (মূল প্যাকেজে রাখা)
তাপমাত্রা: 35 MAX আপেক্ষিক আর্দ্রতা: 60% MAX
3 স্টোরেজ সময়কাল: ক্ষতি: 12 মাস সর্বোচ্চ (প্যাকেজ ব্যাগের লেবেলে চিহ্নিত উত্পাদন তারিখ থেকে)
পরিবেশের প্রয়োজনীয়তা
1 RoHS এর প্রয়োজনীয়তার সাথে সম্মতি।
2 রিচের প্রয়োজনীয়তার সাথে সম্মতি।
3 হ্যালোজেন ছাড়া (প্রয়োজন হিসাবে)।
4 অনুগ্রহ করে Rohs এবং তৃতীয় পক্ষের দ্বারা পৌঁছানোর পরীক্ষার রিপ্রোটের জন্য সংযুক্তি 2 দেখুন
মান নিয়ন্ত্রণ
পণ্য কাঠামো
মোড়ক
প্লাস্টিকের ব্যাগ হল সর্বনিম্ন প্যাকিং। পরিমাণ হল 100,200,300, 500,1000PCS।
RoHS এর লেবেলে পণ্যের নাম, স্পেসিফিকেশন, পরিমাণ, লট নং, উৎপাদনের তারিখ ইত্যাদি অন্তর্ভুক্ত থাকে।
একটি ভিতরের বাক্সে N PCS ব্যাগ আছে
ভিতরের বাক্সের আকার (L×W×H)=23×30×30cm RoHS এবং SVHC এর জন্য চিহ্নিত
একটি বাইরের বাক্সে দুটি অভ্যন্তরীণ বাক্স রয়েছে
বাইরের বাক্সের আকার (L×W×H)=48×32.2×33cm RoHS এবং SVHC এর জন্য চিহ্নিত করা
