পণ্যের বিবরণ:
|
| বৈশিষ্ট্য: | উচ্চ ফ্রিকোয়েন্সিতে খুব কম ক্ষতি, উচ্চ কারেন্টের জন্য উপযুক্ত | ক্যাপাসিট্যান্স:: | 0.33uf |
|---|---|---|---|
| রেট ভোল্টেজ:: | 250-310V | অপারেটিং তাপমাত্রা: | -40℃～+110℃ |
| গুণমান: | 100% একদম নতুন এবং আসল | প্যাকেজের প্রকারভেদ: | গর্তের দিকে |
| বিশেষভাবে তুলে ধরা: | 0.47 Uf X2 সেফটি ক্যাপাসিটর,পাওয়ার সাপ্লাই X2 সেফটি ক্যাপাসিটর,0.47 Uf ক্যাপাসিটর |
||

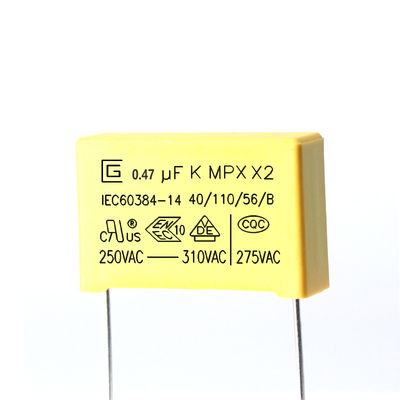

উচ্চ নিরোধক প্রতিরোধের 0.47uf 474K 275VAC X2 সেফটি ক্যাপাসিটর পাওয়ার সাপ্লাই অ্যান্টি-ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের জন্য
X2 সেফটি ক্যাপাসিটর.pdf
X2 ক্যাপাসিটর ফাংশন
1. বিদ্যুৎ সরবরাহের ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ দমন করুন।
X2 নিরাপত্তা ক্যাপাসিটরের সবচেয়ে সাধারণ কাজ হল বিদ্যুৎ সরবরাহের ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপকে দমন করা।এটি সাধারণত নিরপেক্ষ তারের প্রবেশদ্বারে এবং পাওয়ার সাপ্লাইয়ের লাইভ তারে স্থাপন করা হয়।পাওয়ার সাপ্লাইতে, এটি সাধারণত নিরাপত্তা Y ক্যাপাসিটরের সাথে একসাথে ব্যবহার করা হয়।x-ক্যাপাসিটর হল একটি ক্যাপাসিটর যা পাওয়ার লাইনের দুটি তারের (LN) মধ্যে সংযুক্ত থাকে যাতে সাধারণ-মোডের হস্তক্ষেপ দমন করা যায়।ওয়াই ক্যাপাসিটারগুলি হল ক্যাপাসিটর যা পাওয়ার লাইনের দুটি লাইন এবং স্থলের (LE, NE) মধ্যে সংযুক্ত থাকে এবং সাধারণত ডিফারেনশিয়াল ফিল্মের হস্তক্ষেপ দমন করতে জোড়ায় দেখা যায়।বিদ্যুৎ সরবরাহে নিরাপত্তা ক্যাপাসিটার ব্যবহার না করা হলে, পাওয়ার সাপ্লাই প্রত্যয়িত হলে EMC সমস্যা দেখা দেবে, তাই নিরাপত্তা ক্যাপাসিটারগুলি অপরিহার্য।
2. প্রতিরোধক-ক্যাপাসিট্যান্স স্টেপ-ডাউন প্রভাব।
পাওয়ার সাপ্লাইয়ের ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ দমন করার পাশাপাশি, X2 কে 100~250VAC পাওয়ার সাপ্লাই দিয়ে সার্কিটে সিরিজে সংযুক্ত করা যেতে পারে এবং RC স্টেপ-ডাউন ক্যাপাসিটর হিসাবে ব্যবহার করা যেতে পারে।রেজিস্ট্যান্স-ক্যাপাসিট্যান্স স্টেপ-ডাউন সার্কিট তুলনামূলকভাবে সহজ এবং লাভজনক এবং প্রায়শই কিছু কম-পাওয়ার সার্কিটে ব্যবহৃত হয়, যেমন LED মডিউল এবং ছোট হোম অ্যাপ্লায়েন্স কন্ট্রোল।
চিহ্নিত করা
1. CIGU লোগো:
2. ক্যাপাসিট্যান্স:(104K ,0.1μF)
3. ক্যাপাসিট্যান্স টলারেন্স:(K)±10%
4. রেটেড ভোল্টেজ: 250,275,300,305,310VAC 5. পণ্যের শ্রেণী:X2
6. পণ্যের ধরন: MPX
7. জলবায়ু বিভাগ: 40/110/56
8. প্যাসিভ ফ্ল্যামেবিলিটি ক্লাস: বি
9. চীন অনুমোদন চিহ্ন: CQC
10. জার্মানির অনুমোদনের চিহ্ন: VDE
11. ENEC অনুমোদন চিহ্ন: ENEC
পণ্য পরিচিতি
MPX ধাতব পলিপ্রোপিলিন ফিল্ম ডাইইলেক্ট্রিক, নন-ইনডাক্টিভ কনস্ট্রাকশন, টিন করা তামার তারের সীসা এবং শিখা retardant ইপোক্সি রজন আবরণ দিয়ে বায়ুযুক্ত।তারা UL 94-V0 অনুযায়ী স্ব-নিরাময় এবং ভাল শিখা retardant চমৎকার বৈশিষ্ট্য আছে
বৈশিষ্ট্য
1 নন-ইন্ডাকশন নির্মাণ
2 উচ্চ আর্দ্রতা প্রতিরোধের
3 স্ব-নিরাময় সম্পত্তি
4 শিখা retardant প্রকার (UL 94V-0 এর সাথে সম্মতি)
5 খুব ছোট ক্ষতি
নির্মাণ এবং পণ্য প্রধান উপকরণ
স্পেসিফিকেশন (IEC 60384-14)
| পরীক্ষা করার উপাদানসমূহ | কর্মক্ষমতা প্রয়োজনীয়তা | পরীক্ষার শর্তাবলী |
| ক্যাপাসিট্যান্স | নির্দিষ্ট সহনশীলতার মধ্যে | 1KHz, 1Vrms সর্বোচ্চ।25 ℃ এ |
| অপচয় ফ্যাক্টর | 0.001 (0.1%) সর্বোচ্চ | 1KHz, 1Vrms সর্বোচ্চ।25 ℃ এ |
| ভোল্টেজ প্রমাণ | কোন অস্বাভাবিকতা হবে না | টার্মিনালের মধ্যে 4.3UR (Vdc) 60sec পরীক্ষা। |
| টার্মিনাল এবং ঘেরের মধ্যে UR×200％+1500Vac, 60sec. | ||
| অন্তরণ প্রতিরোধের | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000s | 100±15Vdc, 60sec/25℃ |
| সমাপ্তির দৃঢ়তা | কোন তারের ভাঙ্গন এবং ক্যাপাসিটরের কোন ক্ষতি নেই |
টার্মিনাল লোড ফোর্সের টান স্ট্রেন্থঃ 1.0 কেজি হোল্ডিং সময়: 10 ± 1 সেকেন্ড |
|
টার্মিনাল লোড ফোর্সের বাঁকানো শক্তি: 0.5 কেজি বাঁকানোর সময়: 4 x 90 ﾟ |
||
| সোল্ডারিং তাপের প্রতিরোধ |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি (2) △C/C : ≤ ±5% প্রারম্ভিক মানের |
ঝাল তাপমাত্রা: 260±5℃ সোল্ডার সময়: 5±0.5 সেকেন্ড |
| সোল্ডারেবিলিটি | 95% পৃষ্ঠ টিনিং |
ঝাল তাপমাত্রা: 260±5℃ সোল্ডার সময়: 2±0.5 সেকেন্ড |
| তাপমাত্রার দ্রুত পরিবর্তন | ক্যাপাসিটারগুলি চাক্ষুষভাবে পরীক্ষা করা হবে এবং কোন দৃশ্যমান ক্ষতি হবে না। |
নিম্ন বিভাগের তাপমাত্রা: -40 ℃ উপরের বিভাগের তাপমাত্রা: 110 ℃ চক্রের সংখ্যা: 5 সময়কাল t1 = 30 মিনিট |
| কম্পন | ক্যাপাসিটারগুলি চাক্ষুষভাবে পরীক্ষা করা হবে এবং কোন দৃশ্যমান ক্ষতি হবে না |
ফ্রিকোয়েন্সি পরিসীমা: 10~55Hz কোর্স: X,Y,Z (অক্ষ) 2 ঘন্টা / অক্ষ ( মোট 6 ঘন্টা) স্থানচ্যুতি প্রশস্ততা: 0.75 মিমি |
| পরীক্ষা করার উপাদানসমূহ | কর্মক্ষমতা প্রয়োজনীয়তা | পরীক্ষার শর্তাবলী |
| জলবায়ু ক্রম |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি (2) △C/C : ≤ ±5% প্রারম্ভিক মানের (3) DF ( tanδ): বর্ধিত মানের ≤ 0.008 (4) IR: প্রযোজ্য সীমার ≥ 50% (5) ভোল্টেজ প্রমাণ: সাধারণ |
শুষ্ক তাপ উপরের তাপমাত্রা: 110 ℃ নিম্ন সময়কাল: 16Hrs |
|
ঠাণ্ডা তাপমাত্রা: -40 ℃ সময়কাল: 2 ঘন্টা |
||
| স্যাঁতসেঁতে তাপ স্থির অবস্থা |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি (2) △C/C : ≤ ±5% প্রারম্ভিক মানের (3) DF ( tanδ): বর্ধিত মানের ≤ 0.008 (4) IR: প্রযোজ্য সীমার ≥ 50% (5) ভোল্টেজ প্রমাণ: সাধারণ |
+40°C এবং 93% RH, 56 দিন |
| চার্জ এবং স্রাব |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি (2) △C/C : ≤ ±10% প্রারম্ভিক মানের (3) DF ( tanδ): বর্ধিত মানের ≤ 0.008 (4) IR: প্রযোজ্য সীমার ≥ 50% |
পরীক্ষা ভোল্টেজ: √2 x URVAC 50 Hz চার্জ এবং স্রাব: 0.5 সেকেন্ড / সময় 10000 চক্রের জন্য পুনরাবৃত্তি |
| সহনশীলতা |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি (2) △C/C : ≤ ±10% প্রারম্ভিক মানের (3) DF ( tanδ): বর্ধিত মানের ≤ 0.008 (4) IR: প্রযোজ্য সীমার ≥ 50% |
1.25 x UR VAC 50 Hz, প্রতি ঘন্টায় একবার 0.1 সেকেন্ডের জন্য 1,000VAC-তে বাড়ান, উপরের রেট তাপমাত্রায় 1,000 ঘন্টা |
জমা শর্ত
1 টি লক্ষ করা উচিত যে দীর্ঘ প্রিরিওডের জন্য সবেমাত্র বায়ুমণ্ডলে সংরক্ষণ করা হলে টার্মিনালগুলির সোল্ডারেবিলিটি খারাপ হতে পারে
2 এটি বিশেষ করে উচ্চ তাপমাত্রা এবং উচ্চ আর্দ্রতার মধ্যে অবস্থিত হওয়া উচিত নয়, এটি অবশ্যই নিম্নলিখিত শর্তগুলিতে জমা দিতে হবে (মূল প্যাকেজে রাখা)
তাপমাত্রা: 35 MAX আপেক্ষিক আর্দ্রতা: 60% MAX
3 স্টোরেজ সময়কাল: ক্ষতি: 12 মাস সর্বোচ্চ (প্যাকেজ ব্যাগের লেবেলে চিহ্নিত উত্পাদন তারিখ থেকে)
পরিবেশের প্রয়োজনীয়তা
1 RoHS এর প্রয়োজনীয়তার সাথে সম্মতি।
2 রিচের প্রয়োজনীয়তার সাথে সম্মতি।
3 হ্যালোজেন ছাড়া (প্রয়োজন হিসাবে)।
4 অনুগ্রহ করে Rohs এবং তৃতীয় পক্ষের দ্বারা পৌঁছানোর পরীক্ষার রিপ্রোটের জন্য সংযুক্তি 2 দেখুন
মান নিয়ন্ত্রণ
পণ্য কাঠামো
মোড়ক
প্লাস্টিকের ব্যাগ হল সর্বনিম্ন প্যাকিং। পরিমাণ হল 100,200,300, 500,1000PCS।
RoHS এর লেবেলে পণ্যের নাম, স্পেসিফিকেশন, পরিমাণ, লট নং, উৎপাদনের তারিখ ইত্যাদি অন্তর্ভুক্ত থাকে।
একটি ভিতরের বাক্সে N PCS ব্যাগ আছে
ভিতরের বাক্সের আকার (L×W×H)=23×30×30cm RoHS এবং SVHC এর জন্য চিহ্নিত
একটি বাইরের বাক্সে দুটি অভ্যন্তরীণ বাক্স রয়েছে
বাইরের বাক্সের আকার (L×W×H)=48×32.2×33cm RoHS এবং SVHC এর জন্য চিহ্নিত করা
