পণ্যের বিবরণ:
|
| আবেদন: | ভাল স্থিতিশীলতা / দ্রুত প্রতিক্রিয়া | ODM OEM: | হ্যাঁ |
|---|---|---|---|
| অপারেটিং তাপমাত্রা: | -40℃~200℃ | কাস্টমাইজ করুন: | নমুনা সেবা প্রদান |
| নমুনা: | উপলব্ধ | প্রযুক্তি: | কার্বন রচনা |
| প্যাকেজের প্রকারভেদ: | গর্তের দিকে | মিডিয়া উপলব্ধ: | ডেটাশিট, ছবি |
| বিশেষভাবে তুলে ধরা: | NTC নেতিবাচক তাপমাত্রা সহগ থার্মিস্টর,22D15 নেতিবাচক তাপমাত্রা সহগ থার্মিস্টর |
||

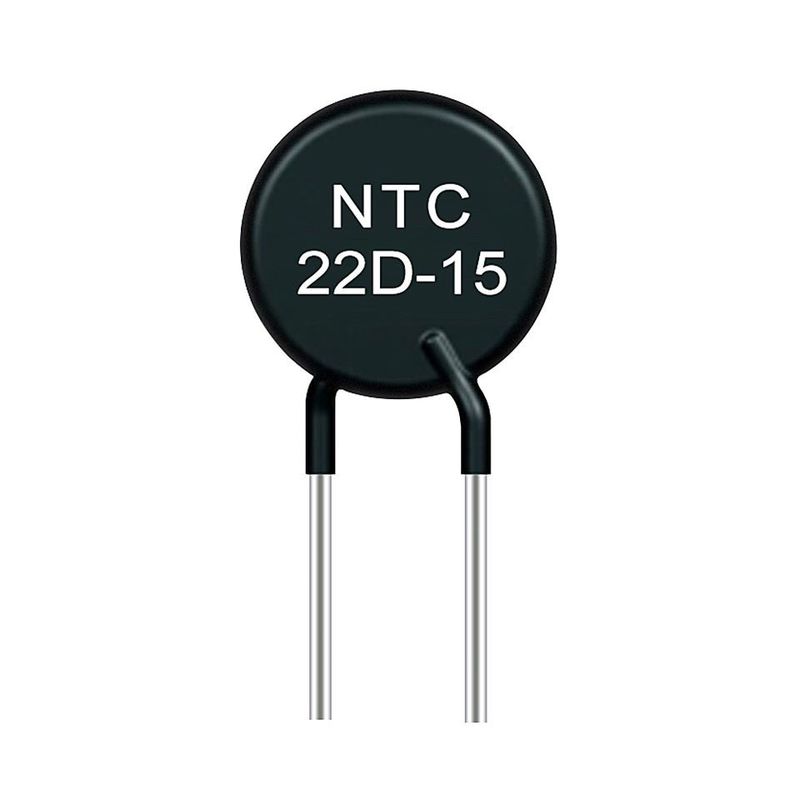

ভাল স্থিতিশীলতা দ্রুত প্রতিক্রিয়া 22D15 NTC তাপ প্রতিরোধক ছোট অবশিষ্ট প্রতিরোধের
নীতি:
থার্মিস্টর দিয়ে তাপমাত্রা পরিমাপের নীতি হল তাপমাত্রার সাথে এর প্রতিরোধ ক্ষমতা পরিবর্তিত হয়।বেশিরভাগ থার্মিস্টর সাধারণ প্রতিরোধকের থেকে আলাদা যে তাদের একটি নেতিবাচক প্রতিরোধ ক্ষমতা রয়েছে, যার অর্থ তাপমাত্রা বৃদ্ধির সাথে সাথে প্রতিরোধ হ্রাস পায়।নেতিবাচক (এনটিসি) থার্মিস্টর বেশি সাধারণ, যদিও পজিটিভ (পিটিসি) থার্মিস্টর ব্যবহার করা যেতে পারে।
উপাদান, প্রকার এবং আকার:
থার্মিস্টর হল বাল্ক সেমিকন্ডাক্টর ডিভাইস এবং যেমন বিভিন্ন আকারে তৈরি করা যেতে পারে।আরও সাধারণের মধ্যে রয়েছে ডিস্ক, পুঁতি এবং রড।আকার 1 মিমি পুঁতি থেকে কয়েক সেন্টিমিটার ব্যাস এবং পুরু ডিস্ক পর্যন্ত পরিবর্তিত হয়।
বিভিন্ন ধরণের থার্মিস্টর রয়েছে, যার বেশিরভাগই তাপমাত্রার পরিবর্তনের জন্য ভিন্নভাবে প্রতিক্রিয়া জানায়।থার্মিস্টর রৈখিক নয় এবং তাদের প্রতিক্রিয়া বক্ররেখা প্রকারভেদে পরিবর্তিত হয়।কিছু থার্মিস্টরের প্রায় রৈখিক তাপমাত্রা-প্রতিরোধের সম্পর্ক থাকে, অন্যদের একটি নির্দিষ্ট বৈশিষ্ট্যগত তাপমাত্রায় ঢালে (সংবেদনশীলতা) তীব্র পরিবর্তন হয়।
প্রধান সুবিধা
একটি থার্মিস্টরের প্রধান বৈশিষ্ট্য হল এর উচ্চ সংবেদনশীলতা।এর তাপমাত্রা সহগ ধাতুর তুলনায় 10-100 গুণ।এটি 10-6°C তাপমাত্রা পরিবর্তন সনাক্ত করতে পারে;কাজের তাপমাত্রা পরিসীমা প্রশস্ত, স্বাভাবিক তাপমাত্রার ডিভাইসটি -55°C ~ 315°C এর জন্য উপযুক্ত, উচ্চ তাপমাত্রার ডিভাইসটি 315°C (2000°C এর আগে) তাপমাত্রার জন্য উপযুক্ত এবং নিম্ন তাপমাত্রার ডিভাইসটি উপযুক্ত - 273°C ~ 55°C;ছোট আকার, মানবদেহে শূন্যতা, গহ্বর এবং রক্তনালীগুলির তাপমাত্রা পরিমাপ করতে পারে, যা অন্যান্য থার্মোমিটার দ্বারা পরিমাপ করা যায় না;ব্যবহার করা সহজ, প্রতিরোধের মান 0.1 ~ 100kΩ এর পরিসরে;তাদের মধ্যে যেকোনো পছন্দ;জটিল আকারে প্রক্রিয়া করা সহজ, ব্যাপক উত্পাদন;ভাল স্থিতিশীলতা, শক্তিশালী ওভারলোড ক্ষমতা।
অ্যাপ্লিকেশন:
এর পাওয়ার সার্কিটে ইনস্টল করা যেতে পারে:
• পাওয়ার সাপ্লাই এবং ইনভার্টার
• নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ
• শক্তি সঞ্চয় বাতি
• ইলেকট্রনিক ব্যালাস্ট
• বিভিন্ন ধরণের ল্যাম্পের ফিলামেন্ট সুরক্ষা
• কিছু ধরনের হিটার
• উচ্চ ক্ষমতা সার্কিট জন্য MF73 সম্পর্কে জিজ্ঞাসা
এবং MF74 সিরিজের ঢেউ দমনকারী।
| মডেল | রেট শূন্য শক্তি | সর্বোচ্চ স্থির বর্তমান অবস্থা (A) | অবশিষ্ট প্রতিরোধ (Ω) | B25/85 (কে) | থিমাল সময় ধ্রুবক(গুলি) | অপচয় |
| 1.3D-13 | 1.3 | 7 | 0.089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1.5 | 7 | 0.089 | 2700 | ||
| 2.5D-13 | 2.5 | 6 | 0.108 | 2700 | ||
| 3D-13 | 3 | 6 | 0.145 | 2700 | ||
| 4D-13 | 4 | 5 | 0.146 | 2700 | ||
| 4.7D-13 | 4.7 | 5 | 0.147 | 2800 | ||
| 5D-13 | 5 | 5 | 0.15 | 2800 | ||
| 6D-13 | 6 | 4 | 0.211 | 2800 | ||
| 6.8D-13 | ৬.৮ | 4 | 0.228 | 3000 | ||
| 7D-13 | 7 | 4 | 0.232 | 3000 | ||
| 8D-13 | 8 | 4 | 0.275 | 3000 | ||
| 10D-13 | 10 | 4 | 0.272 | 3000 | ||
| 12D-13 | 12 | 3 | 0.483 | 3000 | ||
| 15D-13 | 15 | 3 | 0.488 | 3100 | ||
| 16D-13 | 16 | 3 | 0.454 | 3100 | ||
| 18D-13 | 18 | 3 | 0.511 | 3200 | ||
| 20D-13 | 20 | 3 | 0.568 | 3200 | ||
| 22D-13 | 22 | 3 | 0.581 | 3200 | ||
| 25D-13 | 25 | 2 | 0.625 | 3200 | ||
| 30D-13 | 30 | 2 | 0.696 | 3200 | ||
| 33D-13 | 33 | 2 | 0.765 | 3200 | ||
| 47D-13 | 47 | 2 | 1.091 | 3200 | ||
| 50D-13 | 50 | 2 | 1.161 | 3200 |
প্রযুক্তিগত বৈশিষ্ট্য
শরীরের ব্যাস Φ40 মিমি
| P/N | R25±20%(Ω) | তাপ সংবেদনশীল সূচক B±10%(K) | সর্বোচ্চ স্থির অবস্থা বর্তমান Imax(A) | সর্বাধিক বর্তমান Rmax(Ω) এর প্রায় R | সর্বোচ্চ শক্তি অপচয় Pmax(W) | তাপীয় সময় ধ্রুবক (mW/C) | তাপীয় সময় ধ্রুবক (গুলি) | সর্বোচ্চ ইমপালস ক্যাপাসিট্যান্স (uF)240VAC |
| MF73-0.2/50 | 0.2 | 2600 | 50 | 0.007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0.5 | 2600 | 40 | 0.008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0.02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0.028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0.034 | ৩৩০০ | |||
| MF73-10/19 | 10 | 3200 | 19 | 0.038 | ৩৩০০ |
শরীরের ব্যাস Φ45 মিমি
| P/N | R25±20%(Ω) | তাপ সংবেদনশীল সূচক B±10%(K) | সর্বোচ্চ স্থির অবস্থা বর্তমান Imax(A) | সর্বাধিক বর্তমান Rmax(Ω) এর প্রায় R | সর্বোচ্চ শক্তি অপচয় Pmax(W) | তাপীয় সময় ধ্রুবক (mW/C) | তাপীয় সময় ধ্রুবক (গুলি) | সর্বোচ্চ ইমপালস ক্যাপাসিট্যান্স (uF)240VAC |
| MF73-0.2/65 | 0.2 | 2600 | 65 | 0.006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0.5 | 2600 | 50 | 0.007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0.012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0.025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0.032 | 4700 |
শরীরের ব্যাস Φ50 মিমি
| P/N | R25±20%(Ω) | তাপ সংবেদনশীল সূচক B±10%(K) | সর্বোচ্চ স্থির অবস্থা বর্তমান Imax(A) | সর্বাধিক বর্তমান Rmax(Ω) এর প্রায় R | সর্বোচ্চ শক্তি অপচয় Pmax(W) | তাপীয় সময় ধ্রুবক (mW/C) | তাপীয় সময় ধ্রুবক (গুলি) | সর্বোচ্চ ইমপালস ক্যাপাসিট্যান্স (uF)240VAC |
| MF73-0.2/80 | 0.2 | 2600 | 80 | 0.004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0.5 | 2600 | 60 | 0.006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0.008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0.015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0.022 | 8000 | |||
| MF73-6.8/32 | ৬.৮ | 3000 | 32 | 0.025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0.03 | 6800 |
পণ্য প্রক্রিয়া
