পণ্যের বিবরণ:
|
| কীওয়ার্ড: | হল ইফেক্ট ডিসি কারেন্ট সেন্সর | ওভার-ভোল্টেজ: | 24V/1 মিনিট |
|---|---|---|---|
| ইলেক্ট্রোস্ট্যাটিক স্রাব ভোল্টেজ: | 4KV | AC নিরোধক পরীক্ষার জন্য Rms ভোল্টেজ: | 50Hz 1 মিনিট 2.5KV |
| নমুনা: | উপলব্ধ | ফিউজ টাইপ: | ফিউজ হোল্ডার প্রকার |
| কাজ তাপমাত্রা: | -20-70℃ | পাওয়ার সাপ্লাই:: | DC24V, DC12V, AC220V |
| বিশেষভাবে তুলে ধরা: | দ্রুত প্রতিক্রিয়া হল প্রভাব বর্তমান সেন্সর,হল প্রভাব বর্তমান সেন্সর 4KV,ডিসি বর্তমান সেন্সর হল প্রভাব |
||

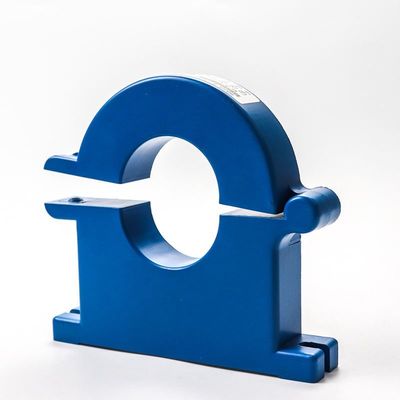

দ্রুত প্রতিক্রিয়া হল প্রভাব বর্তমান সেন্সর ছোট আকারের হালকা ওজন সহজ ইনস্টলেশন
হল সেন্সর হল একটি চৌম্বক ক্ষেত্র সেন্সর যা হল প্রভাব অনুযায়ী তৈরি করা হয়।হল এফেক্ট হল এক ধরনের ম্যাগনেটোইলেকট্রিক ইফেক্ট।1879 সালে হল (AHHall, 1855-1938) এই ঘটনাটি আবিষ্কার করেছিলেন যখন তিনি ধাতুর পরিবাহী প্রক্রিয়া অধ্যয়ন করছিলেন।পরে, এটি পাওয়া গেছে যে অর্ধপরিবাহী এবং পরিবাহী তরলগুলিরও এই প্রভাব রয়েছে এবং সেমিকন্ডাক্টরগুলির হল প্রভাব ধাতুগুলির তুলনায় অনেক বেশি শক্তিশালী।এই প্রপঞ্চ তৈরি বিভিন্ন হল উপাদান ব্যাপকভাবে শিল্প অটোমেশন প্রযুক্তি, সনাক্তকরণ প্রযুক্তি এবং তথ্য প্রক্রিয়াকরণ, ইত্যাদি দিক ব্যবহার করা হয়.হল প্রভাব অর্ধপরিবাহী পদার্থের বৈশিষ্ট্য অধ্যয়ন করার জন্য একটি মৌলিক পদ্ধতি।হল প্রভাব পরীক্ষা দ্বারা পরিমাপ করা হল সহগ গুরুত্বপূর্ণ পরামিতি নির্ধারণ করতে পারে যেমন পরিবাহিতা প্রকার, ক্যারিয়ারের ঘনত্ব এবং অর্ধপরিবাহী পদার্থের বাহক গতিশীলতা।
চারিত্রিক
CAB500 সিরিজের বর্তমান সেন্সরটি Sinomags Active Close Loop প্রযুক্তির উপর ভিত্তি করে তৈরি,
CANBUS ডিজিটাল আউটপুট সহ।এটি 500A রেটযুক্ত বর্তমান পরিমাপ করতে ব্যবহার করা যেতে পারে।একটি মালিকানাধীন ডিজিটাল ক্ষতিপূরণ প্রযুক্তি ব্যবহার করে।এই পণ্যটি কর্মক্ষমতা এবং নির্ভরযোগ্যতার সর্বোত্তম সমন্বয় নিয়ে আসে।
ত্রুটি ± 0.2A @ ±<30A, ত্রুটি ±0.5A @ ±<100A;ত্রুটি ±1.0A @ ±100A-300A;ত্রুটি ±1.5A @ >±300-500A।
জটিল ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ পরিবেশের বিরুদ্ধে উচ্চ ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য।
চমৎকার বিরোধী চৌম্বক হস্তক্ষেপ.
বাস আউটপুট করতে পারেন, সিস্টেম ইন্টিগ্রেশনের জন্য সুবিধাজনক।
বর্তমান ক্ষমতার উপর অতি-উচ্চ
সাধারণ পরামিতি
কাজের তাপমাত্রা: -40°C~+85°C;
অন্তরণ প্রতিরোধের: >= 500 MΩ;
AC নিরোধক পরীক্ষার জন্য Rms ভোল্টেজ 50Hz 1min 2.5KV ওভার-ভোল্টেজ 24V/1 মিনিট
ইলেক্ট্রোস্ট্যাটিক স্রাব ভোল্টেজ 4KV
|
স্থাপন
|
স্ট্যান্ডার্ড রেল+প্লেন স্ক্রু ফিক্সেশন
|
|
মূল পার্শ্ব রেট বর্তমান
|
50A;100A;200A;500A;
800A; 1000A; কাস্টমাইজেশন |
|
মূল পার্শ্ব পরিমাপ পরিসীমা
|
100A-1200A
|
|
উৎপাদনের হার
|
5V;DC0~20mA;DC4~20mA;কাস্টমাইজেশন
|
|
অক্জিলিয়ারী পাওয়ার সাপ্লাই
|
DC12V, DC24V, DC±12V, DC±15V
|
|
ধারণ ক্ষমতা
|
ভোল্টেজ আউটপুট: 5mA;
বর্তমান আউটপুট: 6V; |
|
রৈখিকতা
|
0.005
|
|
সঠিকতা
|
0.01
|
|
প্রতিক্রিয়া সময়
|
<200 মি
|
|
তাপমাত্রার প্রবাহ
|
≤500PPM/℃
|
|
ব্যান্ড প্রস্থ
|
DC~20KHz
|
|
কারেন্টের খরচ
|
≤25mA
|
|
কাজ তাপমাত্রা
|
-10℃~+70℃
|
|
সংগ্রহস্থল তাপমাত্রা
|
-25℃~+85℃
|
|
বিচ্ছিন্নতা চাপ প্রতিরোধের
|
2.5kV/50Hz, 1মিনিট
|
|
অফসেট ভোল্টেজ
|
≤20mvV
|
|
শূন্য আউটপুট
|
≤0.15mA
|
|
di/dt অনুসরণ করুন
|
>50A/us
|
বৈদ্যুতিক পরামিতি
|
প্যারামিটার |
প্রতীক |
ইউনিট |
স্পেসিফিকেশন |
শর্তাবলী |
||
|
মিন |
টাইপ |
সর্বোচ্চ |
||||
|
নামমাত্র পরিমাপ পরিসীমা |
আইপিএন |
ক |
-500 |
500 |
||
|
সরবরাহ ভোল্টেজ |
ইউসি |
ভি |
7.2 |
12 |
18 |
সম্পূর্ণ নির্ভুলতা |
|
বর্তমান খরচ @IP=0A |
আইসি |
এমএ |
26 |
UC=12V, T=25°C |
||
|
বর্তমান খরচ @IP=500A |
আইসি |
এমএ |
250 |
UC=12V, T=25°C |
||
|
সংবেদনশীলতা ত্রুটি নির্ভুলতা |
এক্সজি |
% |
-0.5 |
0.5 |
=-40 থেকে 85°C; |
|
|
অফসেট=0A |
আইওএস |
ক |
±0.2 |
=-40 থেকে 85°C;± 3 সিগমা |
||
|
IPN-এর সাথে লিনিয়ারিটি ত্রুটি৷ |
εL |
% |
0.1 |
@কক্ষ তাপমাত্রায় |
||
|
G-এর তাপমাত্রা সহগ |
টিসিজি |
পিপিএম/ |
||||
CAB-500 CAN আউটপুট স্পেসিফিকেশন
CANBUS গতি পণ্য সংস্করণ টেবিল উল্লেখ করুন, CANBUS প্রোটোকল: সংস্করণ 2.0A/B
ক্যান অসিলেটর সহনশীলতা: 0.3125%
বাইট অর্ডার: বড় এন্ডিয়ান (মটোরোলা)
120 ওহম টার্মিনেশন প্রতিরোধক বাহ্যিকভাবে যোগ করতে হবে, অভ্যন্তরীণ CAN প্রতিবন্ধকতা = 2.4Kohm
|
বার্তা বিবরণ |
CAN আইডি |
নাম |
ডেটা দৈর্ঘ্য (বাইট) |
ফ্রেমের প্রকার |
বার্তা লঞ্চের ধরন |
সংকেত বিবরণ |
সংকেত নাম |
বিট শুরু |
শেষ বিট |
|
বর্তমান আইপি (এমএ) |
0x3C2 |
CAB500 |
8 |
স্ট্যান্ড ard |
চক্রীয় বার্তা প্রতি 10 মি |
আইপি মান: 80000000H = 0mA, 7FFFFFFFH= - 1mA, 80000001H = 1mA |
IP_VALUE |
0 |
31 |
|
b0:ত্রুটির তথ্য (0=সাধারণ ,1=ব্যর্থতা) |
ERROR_INDICATION |
32 |
32 |
||||||
|
b7-b1:Rx কোয়ালিটি (0-100%) |
ERROR_INFORMATION |
33 |
39 |
||||||
|
খালি বিট (0 স্থির করুন) |
অসংজ্ঞায়িত করুন |
40 |
47 |
||||||
|
PCBA Ver |
48 |
55 |
|||||||
|
ফার্মওয়্যার Ver |
56 |
63 |
