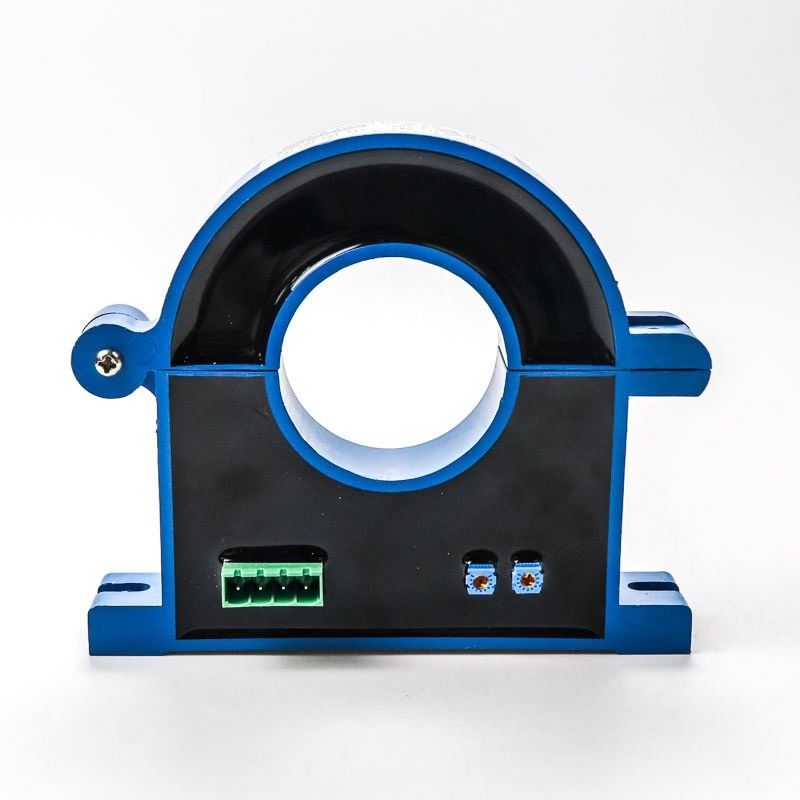

ভালো লিনিয়ারিটি হল ইফেক্ট কারেন্ট সেন্সর ব্যান্ডউইথ ফাস্ট রেসপন্স

ভাল লিনিয়ারিটি হল ইফেক্ট কারেন্ট সেন্সর ব্যান্ডউইথ এবং দ্রুত প্রতিক্রিয়া


হল কারেন্ট সেন্সর হল একটি চৌম্বক ক্ষেত্র সেন্সর যা হল প্রভাব অনুসারে তৈরি।এটির দুটি কাজের মোড রয়েছে, খোলা লুপ (সরাসরি) এবং বন্ধ লুপ (চৌম্বকীয় ভারসাম্য)।ডাইরেক্ট-এম্প্লিফিকেশন হল সেন্সরের সুবিধা হল যে সার্কিট ফর্মটি সহজ এবং খরচ তুলনামূলকভাবে কম;অসুবিধা হল যে সঠিকতা এবং রৈখিকতা দুর্বল, প্রতিক্রিয়া সময় ধীর, এবং তাপমাত্রা প্রবাহ বড়।এর ত্রুটিগুলি কাটিয়ে উঠতে, একটি বন্ধ-লুপ (চৌম্বকীয় ভারসাম্য) হল কারেন্ট সেন্সর উপস্থিত হয়েছে।ক্লোজড-লুপ হল কারেন্ট সেন্সরটি জিরো-ফ্লাক্স হল কারেন্ট সেন্সর নামেও পরিচিত।এটি একটি প্রাথমিক সার্কিট, একটি চৌম্বক বলয় এবং একটি হল উপাদান নিয়ে গঠিত।সেকেন্ডারি কয়েল, এমপ্লিফায়ার ইত্যাদির সমন্বয়ে গঠিত। যখন প্রাথমিক কারেন্ট আইপি দ্বারা উত্পন্ন চৌম্বকীয় প্রবাহ উচ্চ-মানের চৌম্বকীয় কোরের মাধ্যমে চৌম্বক বর্তনীতে ঘনীভূত হয়, তখন হল উপাদানটি চৌম্বকীয় প্রবাহ সনাক্ত করার জন্য বায়ু ফাঁকে স্থির করা হয়, এবং বিপরীত ক্ষতিপূরণ কারেন্ট হল মাল্টি-টার্ন কয়েলের মাধ্যমে আউটপুট যা ম্যাগনেটিক কোরের উপর।এটি প্রাথমিক সাইড আইপি দ্বারা উত্পন্ন চৌম্বকীয় প্রবাহকে অফসেট করতে ব্যবহৃত হয়, যাতে চৌম্বকীয় সার্কিটে চৌম্বকীয় প্রবাহ সর্বদা শূন্যে রাখা হয়।একটি বিশেষ সার্কিট দ্বারা প্রক্রিয়াকরণের পরে, সেন্সরের আউটপুট টার্মিনাল বর্তমান পরিবর্তনটি আউটপুট করতে পারে যা প্রাথমিক দিকের বর্তমানকে সঠিকভাবে প্রতিফলিত করে।ক্লোজড-লুপ হল কারেন্ট সেন্সরের অনেক সুবিধা রয়েছে যেমন স্বল্প প্রতিক্রিয়া সময়, উচ্চ অপারেটিং ফ্রিকোয়েন্সি, শক্তিশালী ওভারলোড ক্ষমতা এবং উচ্চ বিচ্ছিন্নতা।


এর অনেক সুবিধার কারণে, হল কারেন্ট সেন্সরটি সুনির্দিষ্ট সনাক্তকরণ এবং বড় স্রোত নিয়ন্ত্রণের মাধ্যমে বৈদ্যুতিন সংকেতের মেরু বদল পণ্যের নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে, যাতে বৈদ্যুতিন সংকেতের মেরু বদল স্বাভাবিকভাবে আউটপুট করার সময় অস্বাভাবিক অবস্থার সাথে সামলাতে পারে।ফ্রিকোয়েন্সি কনভার্টারের নির্ভরযোগ্যতা উন্নত হয়েছে, এবং ফ্রিকোয়েন্সি কনভার্টারের নিরাপত্তা গুণমান উন্নত হয়েছে।অতএব, বৈদ্যুতিন সংকেতের মেরু বদল মধ্যে হল বর্তমান সেন্সর সুবিধাগুলি আরো এবং আরো সুস্পষ্ট হয়ে উঠছে, এবং এটি বৈদ্যুতিন সংকেতের মেরু বদল শিল্পের একটি অপরিহার্য অংশ হয়ে উঠেছে।

বৈদ্যুতিক পরামিতি



প্যারামিটার	প্রতীক	ইউনিট	স্পেসিফিকেশন			শর্তাবলী
			মিন	টাইপ	সর্বোচ্চ
নামমাত্র পরিমাপ পরিসীমা	আইপিএন	ক	-500		500
সরবরাহ ভোল্টেজ	ইউসি	ভি	7.2	12	18	সম্পূর্ণ নির্ভুলতা
বর্তমান খরচ @IP=0A	আইসি	এমএ		26		UC=12V, T=25°C
বর্তমান খরচ @IP=500A	আইসি	এমএ		250		UC=12V, T=25°C
সংবেদনশীলতা ত্রুটি নির্ভুলতা	এক্সজি	%	-0.5		0.5	=-40 থেকে 85°C; ± 3 সিগমা(>±30A)
অফসেট=0A	আইওএস	ক		±0.2		=-40 থেকে 85°C;± 3 সিগমা
IPN-এর সাথে লিনিয়ারিটি ত্রুটি৷	εL	%		0.1		@কক্ষ তাপমাত্রায়
G-এর তাপমাত্রা সহগ	টিসিজি	পিপিএম/ °সে



CAB-500 CAN আউটপুট স্পেসিফিকেশন


CANBUS গতি পণ্য সংস্করণ টেবিল উল্লেখ করুন, CANBUS প্রোটোকল: সংস্করণ 2.0A/B
ক্যান অসিলেটর সহনশীলতা: 0.3125%
বাইট অর্ডার: বড় এন্ডিয়ান (মটোরোলা)

120 ওহম টার্মিনেশন প্রতিরোধক বাহ্যিকভাবে যোগ করতে হবে, অভ্যন্তরীণ CAN প্রতিবন্ধকতা = 2.4Kohm


বার্তা বিবরণ	CAN আইডি	নাম	ডেটা দৈর্ঘ্য (বাইট)	ফ্রেমের প্রকার	বার্তা লঞ্চের ধরন	সংকেত বিবরণ	সংকেত নাম	বিট শুরু	শেষ বিট
বর্তমান আইপি (এমএ)	0x3C2	CAB500	8	স্ট্যান্ড ard	চক্রীয় বার্তা প্রতি 10 মি	আইপি মান: 80000000H = 0mA, 7FFFFFFFH= - 1mA, 80000001H = 1mA	IP_VALUE	0	31
						b0:ত্রুটির তথ্য (0=সাধারণ ,1=ব্যর্থতা)	ERROR_INDICATION	32	32
						b7-b1:Rx কোয়ালিটি (0-100%)	ERROR_INFORMATION	33	39
						খালি বিট (0 স্থির করুন)	অসংজ্ঞায়িত করুন	40	47
							PCBA Ver	48	55
							ফার্মওয়্যার Ver	56	63
