পণ্যের বিবরণ:
|
| বৈশিষ্ট্য: | চমৎকার শিখা retardant বৈশিষ্ট্য | ক্যাপাসিট্যান্স: | 1.0uf |
|---|---|---|---|
| রেটেড ভোল্টেজ: | 250-310V | অপারেটিং তাপমাত্রা: | -40℃～+110℃ |
| আবেদন: | হোম অ্যাপ্লায়েন্স, পাওয়ার সাপ্লাই, অ্যামিটার | মিডিয়া উপলব্ধ: | ডেটাশিট, ফটো |
| বিশেষভাবে তুলে ধরা: | সেল্ফ হিলিং X2 সেফটি ক্যাপাসিটর,P22.5MM X2 সেফটি ক্যাপাসিটর,1.0Uf মেটালাইজড পলিপ্রোপিলিন ফিল্ম ক্যাপাসিটর |
||

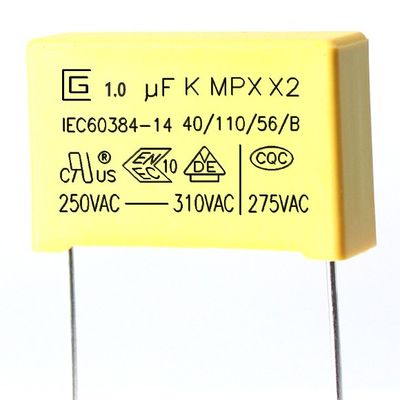

লং লাইফ ডিউ 1.0uf 105K 275VAC X2 সেফটি ক্যাপাসিটর চমৎকার শিখা প্রতিরোধক বৈশিষ্ট্য
X2 সেফটি ক্যাপাসিটর.pdf
এক্স ক্যাপাসিটর ---- ধাতব পলিপ্রোপিলিন ফিল্ম ক্যাপাসিটর;সাধারণত, X ক্যাপাসিটরগুলি বেশিরভাগ পলিয়েস্টার ফিল্ম ক্যাপাসিটর ব্যবহার করে যার সাথে তুলনামূলকভাবে বড় রিপল কারেন্ট রেজিস্ট্যান্স থাকে।এই ধরনের ক্যাপাসিটর আকারে বড়, কিন্তু তাৎক্ষণিকভাবে বৃহৎ তাৎক্ষণিক চার্জিং ও ডিসচার্জিং স্রোতকে অনুমতি দেয় এবং এর অভ্যন্তরীণ রোধ অনুরূপভাবে ছোট।x ক্যাপাসিটর উচ্চ ভোল্টেজ ওপিপি (ধাতুযুক্ত পলিপ্রোপিলিন ম্যাটেরিয়াল উইন্ডিং প্রসেসিং) প্লাস্টিকের প্যাকেজিং গ্রহণ করে যার বাইরে এবং ভিতরে বৃত্তাকার।opp উপাদানের শুধুমাত্র ভাল বৈদ্যুতিক কর্মক্ষমতা নেই, কিন্তু পাওয়ার সাপ্লাই ইনপুটের সাথে সমান্তরালভাবে সংযুক্ত হলে উচ্চ ফ্রিকোয়েন্সি ডালের প্রভাবকে কার্যকরভাবে কমাতে পারে।প্রভাব বিদ্যুৎ সরবরাহে।
চিহ্নিত করা
1. CIGU লোগো:
2. ক্যাপাসিট্যান্স:(104K ,0.1μF)
3. ক্যাপাসিট্যান্স টলারেন্স:(K)±10%
4. রেটেড ভোল্টেজ: 250,275,300,305,310VAC 5. পণ্যের শ্রেণী:X2
6. পণ্যের ধরন: MPX
7. জলবায়ু বিভাগ: 40/110/56
8. প্যাসিভ ফ্ল্যামেবিলিটি ক্লাস: বি
9. চীন অনুমোদন চিহ্ন: CQC
10. জার্মানির অনুমোদন চিহ্ন: VDE
11. ENEC অনুমোদন চিহ্ন: ENEC
12. আমেরিকান অনুমোদন চিহ্ন: CUL
13. অনুমোদনের মান: IEC60384-14
পণ্য পরিচিতি
MPX ধাতব পলিপ্রোপিলিন ফিল্ম ডাইইলেক্ট্রিক, নন-ইনডাক্টিভ কনস্ট্রাকশন, টিন করা তামার তারের সীসা এবং শিখা retardant ইপোক্সি রজন আবরণ দিয়ে বায়ুযুক্ত।তারা UL 94-V0 অনুযায়ী স্ব-নিরাময় এবং ভাল শিখা retardant চমৎকার বৈশিষ্ট্য আছে
আবেদন টাইপ করুন
পণ্যগুলি হস্তক্ষেপ দমনকারী এবং জুড়ে-দ্যা-লাইন ক্যাপাসিটর অ্যাপ্লিকেশনগুলির জন্য ব্যাপকভাবে ব্যবহৃত হবে৷ এমন পরিস্থিতিতে ব্যবহারের জন্য উপযুক্ত যেখানে ক্যাপাসিটরের ব্যর্থতা বৈদ্যুতিক শকের বিপদের দিকে নিয়ে যাবে না৷
বৈশিষ্ট্য
1 নন-ইন্ডাকশন নির্মাণ
2 উচ্চ আর্দ্রতা প্রতিরোধের
3 স্ব-নিরাময় সম্পত্তি
4 শিখা retardant প্রকার (UL 94V-0 এর সাথে সম্মতি)
5 খুব ছোট ক্ষতি
6 চমৎকার ফ্রিকোয়েন্সি এবং তাপমাত্রা বৈশিষ্ট্য
7 উচ্চ নিরোধক প্রতিরোধের
স্পেসিফিকেশন (IEC 60384-14)
|
ক্রিপেজ দূরত্ব এবং বৈদ্যুতিক ছাড়পত্র |
|
ভোল্টেজের পরিধি | ক্রিপেজ দূরত্ব | বৈদ্যুতিক ছাড়পত্র |
|
250VAC＜ UR≤440VAC |
4.0 মিমি | 3.0 মিমি | ||
|
130VAC＜ UR≤250VAC |
3.0 মিমি | 2.5 মিমি |
| পরীক্ষা করার উপাদানসমূহ | কর্মক্ষমতা প্রয়োজনীয়তা | পরীক্ষার শর্তাবলী |
| ক্যাপাসিট্যান্স | নির্দিষ্ট সহনশীলতার মধ্যে | 1KHz, 1Vrms সর্বোচ্চ।25 ℃ এ |
| অপচয় ফ্যাক্টর | 0.001 (0.1%) সর্বোচ্চ | 1KHz, 1Vrms সর্বোচ্চ।25 ℃ এ |
| ভোল্টেজ প্রমাণ | কোন অস্বাভাবিকতা হবে না | টার্মিনালের মধ্যে 4.3UR (Vdc) 60sec পরীক্ষা। |
| টার্মিনাল এবং ঘেরের মধ্যে UR×200％+1500Vac, 60sec. | ||
| অন্তরণ প্রতিরোধের | CR ≤ 0.33μF IR ≥ 15,000MΩ CR >0.33μF IR ≥6,000s | 100±15Vdc, 60sec/25℃ |
| সমাপ্তির দৃঢ়তা | কোন তারের ভাঙ্গন এবং ক্যাপাসিটরের কোন ক্ষতি নেই |
টার্মিনাল লোড ফোর্সের টান স্ট্রেন্থঃ 1.0 কেজি হোল্ডিং সময়: 10 ± 1 সেকেন্ড |
|
টার্মিনাল লোড ফোর্সের বাঁকানো শক্তি: 0.5 কেজি বাঁকানোর সময়: 4 x 90 ﾟ |
||
| সোল্ডারিং তাপের প্রতিরোধ |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি (2) △C/C : ≤ ±5% প্রারম্ভিক মানের |
ঝাল তাপমাত্রা: 260±5℃ সোল্ডার সময়: 5±0.5 সেকেন্ড |
| সোল্ডারেবিলিটি | 95% পৃষ্ঠ টিনিং |
ঝাল তাপমাত্রা: 260±5℃ সোল্ডার সময়: 2±0.5 সেকেন্ড |
| তাপমাত্রার দ্রুত পরিবর্তন | ক্যাপাসিটারগুলি চাক্ষুষভাবে পরীক্ষা করা হবে এবং কোন দৃশ্যমান ক্ষতি হবে না। |
নিম্ন বিভাগের তাপমাত্রা: -40 ℃ উপরের বিভাগের তাপমাত্রা: 110 ℃ চক্রের সংখ্যা: 5 সময়কাল t1 = 30 মিনিট |
| কম্পন | ক্যাপাসিটারগুলি চাক্ষুষভাবে পরীক্ষা করা হবে এবং কোন দৃশ্যমান ক্ষতি হবে না |
ফ্রিকোয়েন্সি পরিসীমা: 10~55Hz কোর্স: X,Y,Z (অক্ষ) 2 ঘন্টা / অক্ষ ( মোট 6 ঘন্টা) স্থানচ্যুতি প্রশস্ততা: 0.75 মিমি |
| পরীক্ষা করার উপাদানসমূহ | কর্মক্ষমতা প্রয়োজনীয়তা | পরীক্ষার শর্তাবলী |
| জলবায়ু ক্রম |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি (2) △C/C : ≤ ±5% প্রারম্ভিক মানের (3) DF ( tanδ): বর্ধিত মানের ≤ 0.008 (4) IR: প্রযোজ্য সীমার ≥ 50% (5) ভোল্টেজ প্রমাণ: সাধারণ |
শুষ্ক তাপ উপরের তাপমাত্রা: 110 ℃ নিম্ন সময়কাল: 16Hrs |
|
ঠান্ডা তাপমাত্রা: -40 ℃ সময়কাল: 2 ঘন্টা |
||
| স্যাঁতসেঁতে তাপ স্থির অবস্থা |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি (2) △C/C : ≤ ±5% প্রারম্ভিক মানের (3) DF ( tanδ): বর্ধিত মানের ≤ 0.008 (4) IR: প্রযোজ্য সীমার ≥ 50% (5) ভোল্টেজ প্রমাণ: সাধারণ |
+40°C এবং 93% RH, 56 দিন |
| চার্জ এবং স্রাব |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি (2) △C/C : ≤ ±10% প্রারম্ভিক মানের (3) DF ( tanδ): বর্ধিত মানের ≤ 0.008 (4) IR: প্রযোজ্য সীমার ≥ 50% |
পরীক্ষা ভোল্টেজ: √2 x URVAC 50 Hz চার্জ এবং স্রাব: 0.5 সেকেন্ড / সময় 10000 চক্রের জন্য পুনরাবৃত্তি |
| সহনশীলতা |
(1) চেহারা: কোন দৃশ্যমান ক্ষতি (2) △C/C : ≤ ±10% প্রারম্ভিক মানের (3) DF ( tanδ): বর্ধিত মানের ≤ 0.008 (4) IR: প্রযোজ্য সীমার ≥ 50% |
1.25 x UR VAC 50 Hz, প্রতি ঘন্টায় একবার 0.1 সেকেন্ডের জন্য 1,000VAC-তে বাড়ান, উপরের রেট তাপমাত্রায় 1,000 ঘন্টা |
জমা শর্ত
1 টি লক্ষ করা উচিত যে দীর্ঘ প্রিরিওডের জন্য সবেমাত্র বায়ুমণ্ডলে সংরক্ষণ করা হলে টার্মিনালগুলির সোল্ডারেবিলিটি খারাপ হতে পারে
2 এটি বিশেষ করে উচ্চ তাপমাত্রা এবং উচ্চ আর্দ্রতার মধ্যে অবস্থিত হওয়া উচিত নয়, এটি অবশ্যই নিম্নলিখিত শর্তগুলিতে জমা দিতে হবে (মূল প্যাকেজে রাখা)
তাপমাত্রা: 35 MAX আপেক্ষিক আর্দ্রতা: 60% MAX
3 স্টোরেজ সময়কাল: ক্ষতি: 12 মাস সর্বোচ্চ (প্যাকেজ ব্যাগের লেবেলে চিহ্নিত উত্পাদন তারিখ থেকে)
|
আইটেম |
চারিত্রিক প্রয়োজনীয়তা |
পরীক্ষার পদ্ধতি ও শর্ত |
||||||
|
জলবায়ু বিভাগ |
40/110/56 |
|||||||
|
প্যাসিভ ফ্ল্যামেবিলিটি ক্লাস |
খ |
|||||||
|
অপারেটিং তাপমাত্রা |
-40~+110 |
|||||||
|
ক্যাপাসিট্যান্স রেঞ্জ |
0.0022μF~2.2μF |
|||||||
|
ক্যাপাসিট্যান্স টলারেন্স |
±10%(K), ±20%(M) |
1KHz ,1.0Vrms ,25 |
||||||
|
রেটেড ভোল্টেজ |
250V AC/275V AC/300V AC/305V AC/310V AC |
|||||||
|
অপচয় ফ্যাক্টর |
1KHz<0.10% |
IR≥6000s |
||||||
|
অন্তরণ প্রতিরোধের |
C≤0.33μF |
C>0.33μF |
ইউআর>100V, 100VDC, |
|||||
|
IR≥15000MΩ |
IR≥6000s |
60S,20 |
||||||
|
টার্মিনালের মধ্যে ভোল্টেজ সহ্য করুন |
কোন স্থায়ী ভাঙ্গন বা ফ্ল্যাশওভার |
4.3UR(dc) 60s 25 Cut off Current 10mA |
||||||
|
টার্মিনাল এবং কেসের মধ্যে ভোল্টেজ সহ্য করুন |
কোন স্থায়ী ভাঙ্গন বা ফ্ল্যাশওভার |
2UR+1500V(ac) 60s 25 ≥2000V(ac) 25 |
||||||
|
MAXপালস বৃদ্ধির সময় (ডিভি/ডিটি) |
লিড ব্যবধান |
|||||||
|
7.5 মিমি 600V/μs |
10 মিমি |
15 মিমি |
22.5 মিমি |
27.5 মিমি |
37.5 মিমি 100V/μs |
|||
পরিবেশের প্রয়োজনীয়তা
1 RoHS এর প্রয়োজনীয়তার সাথে সম্মতি।
2 রিচের প্রয়োজনীয়তার সাথে সম্মতি।
3 হ্যালোজেন ছাড়া (প্রয়োজন হিসাবে)।
4 অনুগ্রহ করে Rohs এবং তৃতীয় পক্ষের দ্বারা পৌঁছানোর পরীক্ষার রিপ্রোটের জন্য সংযুক্তি 2 দেখুন
মান নিয়ন্ত্রণ
পণ্য কাঠামো
