পণ্যের বিবরণ:
|
| Storage Temp. স্টোরেজ টেম্প। Range পরিসর: | -40℃~+125℃ | Operating Temp. অপারেটিং টেম্প। Range পরিসর: | -25℃~+125℃ |
|---|---|---|---|
| প্রধান উপাদান: | সিরামিক | আবেদন: | অফিস সরঞ্জাম, ইলেকট্রনিক সরঞ্জাম |
| কাস্টমাইজ করুন:: | হ্যাঁ, নমুনা পরিষেবা প্রদান করুন | টাইপ: | Y1 সেফটি ক্যাপাসিটর |
| বিশেষভাবে তুলে ধরা: | ছোট ক্ষমতা Y1 নিরাপত্তা ক্যাপাসিটর,Y1 নিরাপত্তা ক্যাপাসিটর 151K,151k ক্যাপাসিটর |
||

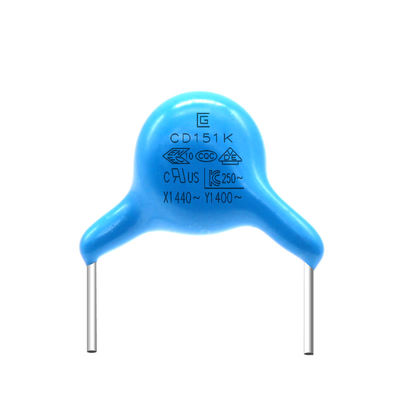

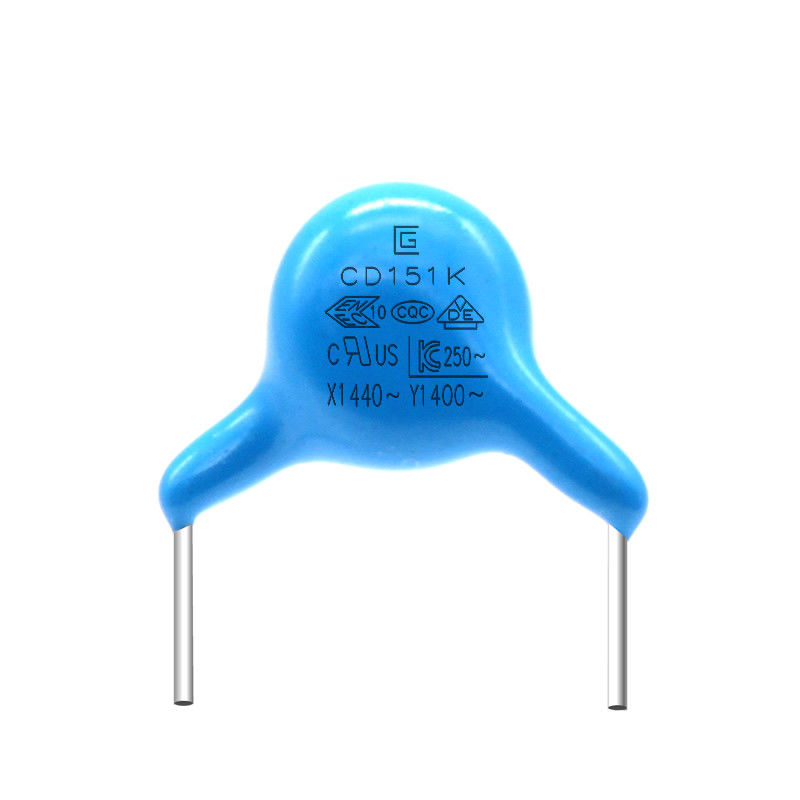

151K 400VAC Y1 সেফটি ক্যাপাসিটর শক্তিশালী ওভার-কারেন্ট ক্যাপাসিটি ছোট ক্যাপাসিটি এবং লস অ্যাটেন্যুয়েশন।
Y1 সেফটি ক্যাপাসিটর .pdf
Y1 ক্যাপাসিটর একটি নিরাপত্তা ক্যাপাসিটর, এবং এই ধরনের একটি ক্যাপাসিটর ক্যাপাসিটর ব্যর্থ হওয়ার পরে বৈদ্যুতিক শক সৃষ্টি করবে না এবং ব্যক্তিগত নিরাপত্তাকে বিপন্ন করবে না।এতে দুই ধরনের এক্স ক্যাপাসিটার এবং ওয়াই ক্যাপাসিটার রয়েছে।X ক্যাপাসিটর হল পাওয়ার লাইনের (LN) দুটি লাইনের মধ্যে সংযুক্ত ক্যাপাসিটর এবং ধাতব ফিল্ম ক্যাপাসিটারগুলি সাধারণত ব্যবহৃত হয়;Y ক্যাপাসিটারগুলি পাওয়ার লাইনের দুটি লাইন এবং স্থল (LE , NE) ক্যাপাসিট্যান্সের মধ্যে সংযুক্ত থাকে, সাধারণত জোড়ায় দেখা যায়।লিকেজ কারেন্টের সীমাবদ্ধতার উপর ভিত্তি করে, Y ক্যাপাসিটরের মান খুব বেশি হওয়া উচিত নয়।সাধারণত, X ক্যাপাসিটর হল uF স্তরের, এবং Y ক্যাপাসিটর হল nF স্তরের।X ক্যাপাসিটর ডিফারেনশিয়াল মোড হস্তক্ষেপ দমন করে, এবং Y ক্যাপাসিটর সাধারণ মোড হস্তক্ষেপকে দমন করে।
Y ক্যাপাসিটরের নীচের অংশটি Y1, Y2, Y3 এবং Y4 এ বিভক্ত।প্রধান পার্থক্য হল:
1. Y1 উচ্চ ভোল্টেজ প্রতিরোধ ক্ষমতা 8 kV এর চেয়ে বেশি,
2. Y2 উচ্চ ভোল্টেজ প্রতিরোধের 5 কেভির বেশি,
3. Y3 উচ্চ চাপ প্রতিরোধের n/a
4. Y4 উচ্চ ভোল্টেজ প্রতিরোধের 2.5 kV এর চেয়ে বেশি
বৈশিষ্ট্য
1. ইমপালস ভোল্টেজ নিশ্চিত 12kV0-p.
2. অপারেটিং তাপমাত্রা পরিসীমা 125°C পর্যন্ত নিশ্চিত।
3. অস্তরক শক্তি: AC4000V
4. ক্লাস X1/Y1 ক্যাপাসিটারগুলি ENEC(VDE)/UL/CQC দ্বারা প্রত্যয়িত৷
5. প্রয়োজনীয় যন্ত্রপাতিগুলিতে একটি উপাদানের সাথে ব্যবহার করা যেতে পারে
উপর ভিত্তি করে চাঙ্গা অন্তরণ এবং ডবল নিরোধক
UL1492, IEC60065 এবং IEC60950।
6. শিখা-retardant হ্যালোজেন-মুক্ত * epoxy রজন সঙ্গে প্রলিপ্ত
(UL94V-0 মান অনুযায়ী)।
* Cl=900ppm সর্বোচ্চ।, Br=900ppm সর্বোচ্চ।এবং
Cl+Br=1500ppm সর্বোচ্চ।
7. স্বয়ংক্রিয় সন্নিবেশের জন্য ট্যাপিং উপলব্ধ।
8. রেটেড ভোল্টেজ: X1: AC500V(rms), Y1: AC500V(rms)
|
আইটেম |
স্পেসিফিকেশন |
পরীক্ষার পদ্ধতি এবং শর্ত |
||||||||||||||||
|
টেম্প সাইক্লিং
|
চেহারা |
কোন চিহ্নিত ত্রুটি |
ক্যাপাসিটর পরীক্ষা চেম্বারে প্রবর্তন করা হবে, এবং 5 সাইকেলে টেবিলে দেখানো তাপমাত্রার অবস্থার সংস্পর্শে আসবে। প্রিট্রিটমেন্ট: ক্যাপাসিটরটিকে 1 ঘন্টার জন্য 125±2℃ এ স্থাপন করা হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2ঘন্টার জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটর 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করা উচিত।
|
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1000MΩ মিনিট | |||||||||||||||||
|
আর্দ্রতা (আন্ডারে স্থির রাষ্ট্র) |
চেহারা |
কোন চিহ্নিত ত্রুটি |
95±3% RH-এ 40±2℃-এ 500±12 ঘণ্টার জন্য ক্যাপাসিটর সেট করুন। প্রাক-চিকিত্সা: ক্যাপাসিটরটিকে 125±2℃ এ 1 ঘন্টার জন্য স্থাপন করা হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2 ঘন্টার জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটরটি 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করা উচিত। |
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1500MΩ মিনিট | |||||||||||||||||
|
অস্তরক শক্তি |
প্রতি আইটেম 8 |
|||||||||||||||||
|
জীবন পরীক্ষা |
চেহারা |
কোন চিহ্নিত ত্রুটি |
500V.AC এর একটি ভোল্টেজ প্রয়োগ করুন, প্রতি ঘন্টায় একবার 0.1 সেকেন্ডের জন্য 1000V.AC এ ভোল্টেজ বাড়ানো ছাড়া যা 125±2℃ এ 1000±48 ঘন্টা বজায় রাখা হবে। প্রাক-চিকিত্সা: ক্যাপাসিটরকে 125±2℃ 1 ঘন্টার জন্য সংরক্ষণ করতে হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2H এর জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটর 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করতে হবে। |
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1500MΩ মিনিট | |||||||||||||||||
পণ্য ভোল্টেজ, উপাদান, আকার রেফারেন্স টেবিল
| পণ্য এবং আকার কোড | রেটেড এসি ভোল্টেজ | তাপমাত্রা বৈশিষ্ট্য | রেটেড ক্যাপাসিট্যান্স | ক্যাপাসিট্যান্স সহনশীলতা | আকার (মিমি) | |||
| D. সর্বোচ্চ | সর্বোচ্চ | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(খ) |
10pF |
কে |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(ঙ) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
এম |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(চ) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
স্পেসিফিকেশন এবং পরীক্ষা পদ্ধতি
|
আইটেম |
স্পেসিফিকেশন |
পরীক্ষার পদ্ধতি এবং শর্ত |
|||||||||||||
|
স্টোরেজ টেম্প।পরিসর |
-40℃~+125℃ | ||||||||||||||
|
অপারেটিং টেম্প।পরিসর |
-25℃~+125℃ | ||||||||||||||
|
|
চেহারা আছে |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
টেম্প20±2℃ |
|||||||||||||
|
অপচয় ফ্যাক্টর |
B,E:2.5% সর্বোচ্চ |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
উৎপাদন প্রক্রিয়া
