পণ্যের বিবরণ:
|
| Storage Temp. স্টোরেজ টেম্প। Range পরিসর: | -40℃~+125℃ | Operating Temp. অপারেটিং টেম্প। Range পরিসর: | -25℃~+125℃ |
|---|---|---|---|
| প্রধান উপাদান: | সিরামিক | সরবরাহকারীর ধরন: | মূল প্রস্তুতকারক |
| কাস্টমাইজ করুন:: | হ্যাঁ, নমুনা পরিষেবা প্রদান করুন | প্যাকেজের প্রকারভেদ: | গর্তের দিকে |
| বিশেষভাবে তুলে ধরা: | সিরামিক Y1 সেফটি ক্যাপাসিটর,Y1 সেফটি ক্যাপাসিটর 220K,220K ক্যাপাসিটর |
||

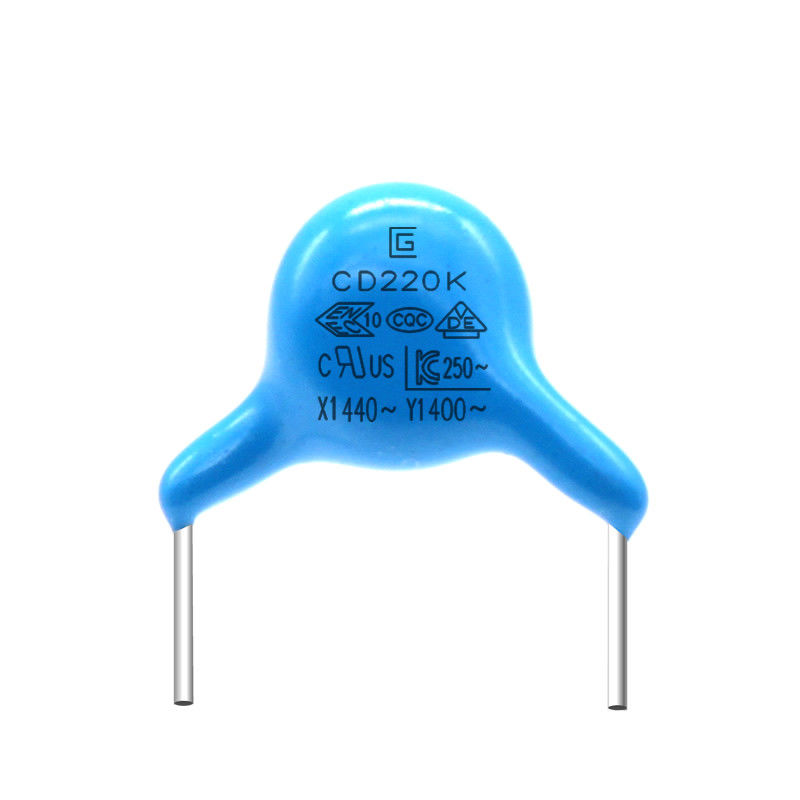

ছোট আকারের 220K 400VAC Y1 সেফটি ক্যাপাসিটর ফ্লেম-রিটার্ড্যান্ট ইপক্সি রজন প্যাকেজ
Y1 সেফটি ক্যাপাসিটর .pdf
Y1 ক্যাপাসিটারগুলি বিশেষভাবে AC অ্যাপ্লায়েন্সের জন্য ডিজাইন করা হয়েছে, বেশ কয়েকটি নিরাপত্তা সার্টিফিকেশন মান মেনে চলছে এবং ক্রস-লাইন এবং বাইপাস সার্কিটের জন্য উপযুক্ত।এবং এটি এসি সার্কিটের জন্য উপযুক্ত, আকারে কমপ্যাক্ট, খরচের কার্যক্ষমতা বেশি এবং এসি সার্কিটের নিরাপত্তার মান পূরণ করে।X এবং Y ক্যাপাসিটর হল নিরাপত্তা ক্যাপাসিটর, X ক্যাপাসিটর হল লাইভ তার এবং নিরপেক্ষ তারের মধ্যে এবং Y ক্যাপাসিটর হল লাইভ তার এবং স্থলের মধ্যে।এগুলি পাওয়ার সাপ্লাই ফিল্টারে পাওয়ার সাপ্লাই ফিল্টারিংয়ের ভূমিকা পালন করতে এবং যথাক্রমে সাধারণ মোড (ওয়াই ক্যাপাসিটর) এবং ডিফারেনশিয়াল মোড (এক্স ক্যাপাসিটর) হস্তক্ষেপ ফিল্টার করতে ব্যবহৃত হয়।
বৈশিষ্ট্য
1. ছোট আকার.
2. AC ক্যাপাসিটর যা পাস করেছে এবং নিরাপত্তা সার্টিফিকেশন মেনে চলে।
3. উচ্চ-ফ্রিকোয়েন্সি ক্ষয়ক্ষতি ছোট, এবং এটি এসি পিক সার্জেসের প্রভাব সহ্য করতে পারে।
4. শক্তিশালী ওভার-কারেন্ট ক্ষমতা, ছোট ক্ষমতা এবং ক্ষয়ক্ষতি।
5. দীর্ঘ সেবা জীবন.
6. Y1-এর রেট করা ভোল্টেজ হল 400-500VAC, এবং পরীক্ষামূলক ভোল্টেজ হল 4000VAC৷
7. Y ক্যাপাসিটার প্রায়ই উচ্চ-ভোল্টেজ সিরামিক ব্যবহার করে।
8. Y1 হল একটি ডবল-ইনসুলেটেড Y ক্যাপাসিটর, যা প্রাথমিক এবং মাধ্যমিক দিকগুলিকে সেতু করতে ব্যবহৃত হয়।
9. শিখা-retardant epoxy রজন প্যাকেজ.
10. X ক্যাপাসিটর এবং Y ক্যাপাসিটরকে সম্মিলিতভাবে নিরাপত্তা ক্যাপাসিটর হিসাবে উল্লেখ করা হয়।সেফটি ক্যাপাসিটারগুলি এই ধরনের অনুষ্ঠানে ব্যবহার করা হয়, অর্থাৎ, ক্যাপাসিটর ব্যর্থ হওয়ার পরে, এটি বৈদ্যুতিক শক সৃষ্টি করবে না এবং ব্যক্তিগত নিরাপত্তাকে বিপন্ন করবে না।
|
আইটেম |
স্পেসিফিকেশন |
পরীক্ষার পদ্ধতি এবং শর্ত |
||||||||||||||||
|
টেম্প সাইক্লিং
|
চেহারা |
কোন চিহ্নিত ত্রুটি |
ক্যাপাসিটর পরীক্ষা চেম্বারে প্রবর্তন করা হবে, এবং 5 সাইকেলে টেবিলে দেখানো তাপমাত্রার অবস্থার সংস্পর্শে আসবে। প্রিট্রিটমেন্ট: ক্যাপাসিটরটিকে 1 ঘন্টার জন্য 125±2℃ এ স্থাপন করা হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2ঘন্টার জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটর 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করা উচিত।
|
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1000MΩ মিনিট | |||||||||||||||||
|
আর্দ্রতা (আন্ডারে স্থির রাষ্ট্র) |
চেহারা |
কোন চিহ্নিত ত্রুটি |
95±3% RH-এ 40±2℃-এ 500±12 ঘণ্টার জন্য ক্যাপাসিটর সেট করুন। প্রাক-চিকিত্সা: ক্যাপাসিটরটিকে 125±2℃ এ 1 ঘন্টার জন্য স্থাপন করা হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2 ঘন্টার জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটরটি 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করা উচিত। |
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1500MΩ মিনিট | |||||||||||||||||
|
অস্তরক শক্তি |
প্রতি আইটেম 8 |
|||||||||||||||||
|
জীবন পরীক্ষা |
চেহারা |
কোন চিহ্নিত ত্রুটি |
500V.AC এর একটি ভোল্টেজ প্রয়োগ করুন, প্রতি ঘন্টায় একবার 0.1 সেকেন্ডের জন্য 1000V.AC এ ভোল্টেজ বাড়ানো ছাড়া যা 125±2℃ এ 1000±48 ঘন্টা বজায় রাখা হবে। প্রাক-চিকিত্সা: ক্যাপাসিটরকে 125±2℃ 1 ঘন্টার জন্য সংরক্ষণ করতে হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2H এর জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটর 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করতে হবে। |
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1500MΩ মিনিট | |||||||||||||||||
পণ্য ভোল্টেজ, উপাদান, আকার রেফারেন্স টেবিল
| পণ্য এবং আকার কোড | রেটেড এসি ভোল্টেজ | তাপমাত্রা বৈশিষ্ট্য | রেটেড ক্যাপাসিট্যান্স | ক্যাপাসিট্যান্স সহনশীলতা | আকার (মিমি) | |||
| D. সর্বোচ্চ | সর্বোচ্চ | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(খ) |
10pF |
কে |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(ঙ) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
এম |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(চ) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
স্পেসিফিকেশন এবং পরীক্ষা পদ্ধতি
|
আইটেম |
স্পেসিফিকেশন |
পরীক্ষার পদ্ধতি এবং শর্ত |
|||||||||||||
|
স্টোরেজ টেম্প।পরিসর |
-40℃~+125℃ | ||||||||||||||
|
অপারেটিং টেম্প।পরিসর |
-25℃~+125℃ | ||||||||||||||
|
|
চেহারা আছে |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
টেম্প20±2℃ |
|||||||||||||
|
অপচয় ফ্যাক্টর |
B,E:2.5% সর্বোচ্চ |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
উৎপাদন প্রক্রিয়া
