কাস্টম Y1 নিরাপত্তা ক্যাপাসিটর 560K 400VAC উচ্চ ভোল্টেজ সহ্য করে

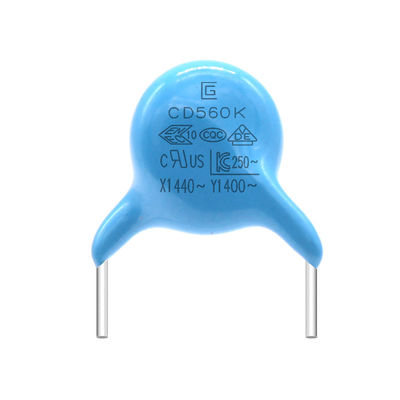

বড় ইমেজ : কাস্টম Y1 নিরাপত্তা ক্যাপাসিটর 560K 400VAC উচ্চ ভোল্টেজ সহ্য করে

পণ্যের বিবরণ:

উৎপত্তি স্থল:	ডংগুয়ান চীন
পরিচিতিমুলক নাম:	SG
সাক্ষ্যদান:	VDE，CQC
মডেল নম্বার:	Y5P-560K-400VAC

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	10000 টুকরা
মূল্য:	Discuss
প্যাকেজিং বিবরণ:	আকার: 45 সেমি * 31 সেমি * 34 সেমি, ভিতরের বাক্স: 29.2 সেমি * 21 সেমি * 31.3 সেমি, দুটি ভিতরের বাক্সে
ডেলিভারি সময়:	15-21 কাজের দিন
পরিশোধের শর্ত:	টি/টি
যোগানের ক্ষমতা:	100000000 টুকরা

যোগাযোগ

কাস্টম Y1 নিরাপত্তা ক্যাপাসিটর 560K 400VAC উচ্চ ভোল্টেজ সহ্য করে

বিবরণ

Storage Temp. স্টোরেজ টেম্প। Range পরিসর:	-40℃~+125℃	Operating Temp. অপারেটিং টেম্প। Range পরিসর:	-25℃~+125℃
প্রধান উপাদান:	তথ্য তালিকা	বৈশিষ্ট্য:	লাইন অ্যাপ্লিকেশন জুড়ে জন্য আদর্শ
কাস্টমাইজ করুন:	হ্যাঁ, নমুনা পরিষেবা প্রদান করুন	প্যাকেজের প্রকারভেদ:	গর্তের দিকে
আবেদন:	এসি অ্যাপ্লিকেশনের জন্য, হাইট ভোল্টেজ	আকার:	বিশেষ আকার
বিশেষভাবে তুলে ধরা:	কাস্টম Y1 সেফটি ক্যাপাসিটর , Y1 সেফটি ক্যাপাসিটর 560K , কাস্টম 400 VAC ক্যাপাসিটর

হাই উইথস্ট্যান্ড ভোল্ট্যাগ 560K 400VAC Y1 সেফটি ক্যাপাসিটর AC ক্যাপাসিটর যা পাস করেছে এবং নিরাপত্তা মেনেছে

Y1 ক্যাপাসিটরগুলি হল ক্যাপাসিটর যা পাওয়ার লাইনের দুটি তার এবং স্থল (LE, NE) জুড়ে সংযুক্ত থাকে, সাধারণত জোড়ায়।লিকেজ কারেন্টের সীমাবদ্ধতার উপর ভিত্তি করে, Y ক্যাপাসিটরের মান খুব বেশি হওয়া উচিত নয়।সাধারণত, X ক্যাপাসিটর হল uF স্তরের, এবং Y ক্যাপাসিটর হল nF স্তরের।X ক্যাপাসিটর ডিফারেনশিয়াল মোড হস্তক্ষেপ দমন করে, এবং Y1 ক্যাপাসিটর সাধারণ মোড হস্তক্ষেপকে দমন করে।

Y1 সেফটি ক্যাপাসিটর .pdf

বৈশিষ্ট্য

1 নিরাপত্তা মান AC অ্যাপ্লিকেশন কমপ্যাক্ট জন্য স্বীকৃত.
আকার, খরচ কার্যকর পণ্য Epoxy রজন সম্মতি.
2 overvoltage চাপ সহ্য করা.
3 চমৎকার সক্রিয় এবং প্যাসিভ শিখা প্রতিরোধী ক্ষমতা.
4 টাইপ নিরাপত্তা মান স্বীকৃত ক্যাপাসিটরগুলি লাইন বাই-পাস, অ্যান্টেনা কাপলিং, কমপ্লায়েন্স অ্যাক্রিস ব্যবহার করার জন্য আদর্শ।

সুবিধাদি

1. আমাদের কাছে উপাদানের সমস্ত মডেল রয়েছে, এটি খুঁজতে আপনার সময় বাঁচান। এবং আপনার প্রয়োজন হলে আপনার জন্য উপকরণ সুপারিশ করুন।
2. একই মানের পণ্যের সাথে, আমরা আপনাকে সেরা মূল্য দিতে পারি।বিক্রয়ের পরে অনুসন্ধানের জন্য, আমরা ভাল পরিষেবা প্রদান করব, যেমন আপডেট পণ্যের অবস্থা, প্রযুক্তিগত সহায়তা ইত্যাদি (24 ঘন্টা অনলাইন)
3. আমরা অনেক স্টক আছে, এবং ডেলিভারি সময় সাধারণত ছোট হয়.

আবেদন পরিসীমা:

ফ্রিকোয়েন্সি রূপান্তর
ফ্রিকোয়েন্সি বিভাগ এবং অন্যান্য এসি
বড় পালস সার্কিট
বিশেষ করে উচ্চ বিশ্বস্ততার প্রয়োজনীয়তা সহ অডিও ফ্রিকোয়েন্সি বিভাজক সার্কিট

আইটেম

স্পেসিফিকেশন

পরীক্ষার পদ্ধতি এবং শর্ত

টেম্প সাইক্লিং

চেহারা

কোন চিহ্নিত ত্রুটি

ক্যাপাসিটর পরীক্ষা চেম্বারে প্রবর্তন করা হবে, এবং 5 সাইকেলে টেবিলে দেখানো তাপমাত্রার অবস্থার সংস্পর্শে আসবে।

প্রিট্রিটমেন্ট: ক্যাপাসিটরটিকে 1 ঘন্টার জন্য 125±2℃ এ স্থাপন করা হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2ঘন্টার জন্য কক্ষের অবস্থায় রাখা হবে।

পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটর 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করা উচিত।

(পদক্ষেপ)	1	2	3	4
(TEMP।)	-25±3℃	20±2℃	125±3℃	20±2℃
(সময়)	30±3 মিনিট।	3 মিনিটসর্বোচ্চ	30±3 মিনিট।	3 মিনিটসর্বোচ্চ

ক্যাপাসিট্যান্স

পরিবর্তন

B: ±10% সর্বোচ্চ

E: ±20% সর্বাধিক

F: ±30% সর্বোচ্চ

ডিএফ

B,E: 5.0% সর্বোচ্চ

F:7.0% সর্বোচ্চ

আইআর

1000MΩ মিনিট

আর্দ্রতা

(আন্ডারে

স্থির

রাষ্ট্র)

চেহারা

কোন চিহ্নিত

ত্রুটি

95±3% RH-এ 40±2℃-এ 500±12 ঘণ্টার জন্য ক্যাপাসিটর সেট করুন।

প্রাক-চিকিত্সা: ক্যাপাসিটরটিকে 125±2℃ এ 1 ঘন্টার জন্য স্থাপন করা হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2 ঘন্টার জন্য কক্ষের অবস্থায় রাখা হবে।

পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটরটি 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করা উচিত।

ক্যাপাসিট্যান্স

পরিবর্তন

B: ±10% সর্বোচ্চ

E: ±20% সর্বাধিক

F: ±30% সর্বোচ্চ

ডিএফ

B,E: 5.0% সর্বোচ্চ

F:7.0% সর্বোচ্চ

আইআর

1500MΩ মিনিট

অস্তরক

শক্তি

প্রতি আইটেম 8

জীবন পরীক্ষা

চেহারা

কোন চিহ্নিত

ত্রুটি

500V.AC এর একটি ভোল্টেজ প্রয়োগ করুন, প্রতি ঘন্টায় একবার 0.1 সেকেন্ডের জন্য 1000V.AC এ ভোল্টেজ বাড়ানো ছাড়া যা 125±2℃ এ 1000±48 ঘন্টা বজায় রাখা হবে।

প্রাক-চিকিত্সা: ক্যাপাসিটরকে 125±2℃ 1 ঘন্টার জন্য সংরক্ষণ করতে হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2H এর জন্য কক্ষের অবস্থায় রাখা হবে।

পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটর 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করতে হবে।

ক্যাপাসিট্যান্স

পরিবর্তন

B: ±10% সর্বোচ্চ

E: ±20% সর্বাধিক

F: ±30% সর্বোচ্চ

ডিএফ

B,E: 5.0% সর্বোচ্চ

F:7.0% সর্বোচ্চ

আইআর

1500MΩ মিনিট

পণ্য ভোল্টেজ, উপাদান, আকার রেফারেন্স টেবিল

পণ্য এবং আকার কোড	রেটেড এসি ভোল্টেজ	তাপমাত্রা বৈশিষ্ট্য	রেটেড ক্যাপাসিট্যান্স	ক্যাপাসিট্যান্স সহনশীলতা	আকার (মিমি)
পণ্য এবং আকার কোড	রেটেড এসি ভোল্টেজ	তাপমাত্রা বৈশিষ্ট্য	রেটেড ক্যাপাসিট্যান্স	ক্যাপাসিট্যান্স সহনশীলতা	D. সর্বোচ্চ	সর্বোচ্চ	P±0.8	d±0.05
Q065B□□100K□	400Vac	(খ) Y5P ±10	10pF	কে ±10%	6.5	4.5	10	0.55
Q065B□□150K□			15pF		6.5	4.5	10	0.55
Q070B□□220K□			22pF		7.0	4.5	10	0.55
Q070B□□330K□			33pF		7.0	4.5	10	0.55
Q070B□□470K□			47pF		7.0	4.5	10	0.55
Q070B□□560K□			56pF		7.0	4.5	10	0.55
Q070B□□620K□			62pF		7.0	4.5	10	0.55
Q070B□□820K□			82pF		7.0	4.5	10	0.55
Q065B□□101K□			100pF		6.5	4.5	10	0.55
Q065B□□221K□			220pF		6.5	4.5	10	0.55
Q075B□□331K□			330pF		7.5	4.5	10	0.6
Q085B□□471K□			470pF		8.5	4.5	10	0.6
Q085B□□561K□			560pF		8.5	4.5	10	0.6
Q095B□□681K□			680pF		9.5	4.5	10	0.6
Q110B□□821K□			820pF		11.0	4.5	10	0.6
Q115B□□102K□			1000pF		11.5	4.5	10	0.6
Q065E□□471K□		(ঙ) Y5U +22% -56%	470pF		6.5	4.5	10	0.55
Q075E□□561K□			560pF		7.5	4.5	10	0.6
Q075E□□681K□			680pF		7.5	4.5	10	0.6
Q075E□□821K□			820pF		7.5	4.5	10	0.6
Q085E□□102K□			1000pF		8.5	4.5	10	0.65
Q095E□□152M□			1500pF	এম ±20%	9.5	4.5	10	0.65
Q105E□□222M□			2200pF		10.5	4.5	10	0.65
Q115E□□332M□			3300pF		11.5	4.5	10	0.65
Q065F□□102M□		(চ) Y5V +22% -82%	1000pF		6.5	4.5	10	0.55
Q075F□□152M□			1500pF		7.5	4.5	10	0.6
Q085F□□222M□			2200pF		8.5	4.5	10	0.6
Q100F□□332M□			3300pF		10.0	4.5	10	0.65
Q115F□□472M□			4700pF		11.5	4.5	10	0.65

কাস্টম Y1 নিরাপত্তা ক্যাপাসিটর 560K 400VAC উচ্চ ভোল্টেজ সহ্য করে 0
স্পেসিফিকেশন এবং পরীক্ষা পদ্ধতি

আইটেম

স্পেসিফিকেশন

পরীক্ষার পদ্ধতি এবং শর্ত

স্টোরেজ টেম্প।পরিসর

-40℃~+125℃

অপারেটিং টেম্প।পরিসর

-25℃~+125℃

চেহারা এবং
মাত্রা

চেহারা আছে
কোন চিহ্নিত ত্রুটি.
মাত্রা নির্দিষ্ট সহনশীলতা মধ্যে হতে হবে.

চেহারা নজরে রাখা হবে
মাত্রা ক্যালিপার দ্বারা পরিমাপ করা হয়

মার্ক

সহজে চিনতে হবে।

দৃষ্টিতে নজর রাখা

ক্যাপাসিট্যান্স

নির্দিষ্ট মধ্যে
সহনশীলতা

টেম্প20±2℃
ভলিউম1.0±0.2Vrms
ফ্রিকোয়েন্সি1±0.1KHz

অপচয় ফ্যাক্টর

B,E:2.5% সর্বোচ্চ
F:3.5% সর্বোচ্চ

ক্যাপাসিট্যান্স হিসাবে একই অবস্থা

অন্তরণ প্রতিরোধের

10,000MΩ
10,000MΩমিন

চার্জিংয়ের 60±5 সেকেন্ডের মধ্যে 500±50V.DC দিয়ে অন্তরণ প্রতিরোধের পরিমাপ করা হবে।

অস্তরক শক্তি

মধ্যে
সীসা তারের

কোন ব্যর্থতা নেই.

1 মিনিটের জন্য 4.0KVAC এর ভোল্টেজ প্রয়োগ করুন।সীসা তারের মধ্যে।
(চার্জ/ডিসচার্জ বর্তমান≤50mA) (Y2:2.6KVAC)

শরীর
নিরোধক

কোন ব্যর্থতা নেই.

ক্যাপাসিটরের টার্মিনাল হবে
একসাথে সংযুক্ত।প্রতিটি টার্মিনাল থেকে প্রায় 3 - 4 মিমি দূরত্বে ক্যাপাসিটরের শরীরের চারপাশে একটি ধাতব ফয়েল ঘনিষ্ঠভাবে আবৃত করা উচিত।ক্যাপাসিটরের সীসা তার এবং ধাতব ফয়েলের মধ্যে 4.0KVAC এর একটি ভোল্টেজ প্রয়োগ করা হয়।(Y2:2.6KVAC)
(চার্জ/ডিসচার্জ কারেন্ট ≤50mA)

তাপমাত্রা
চারিত্রিক

B:-10~+10%
ই:-56~+22%
F:-80~+30%

নিম্নলিখিত হিসাবে প্রতিটি ধাপে ক্যাপাসিট্যান্স পরিমাপ করা হবে।
প্রাক-চিকিত্সা: ক্যাপাসিটরটি 1 ঘন্টার জন্য 85±2℃ এ সংরক্ষণ করা হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2ঘন্টার জন্য কক্ষের অবস্থায় রাখা হবে।

(পদক্ষেপ)	①	②	③	④	⑤
(তাপ।)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

কাস্টম Y1 নিরাপত্তা ক্যাপাসিটর 560K 400VAC উচ্চ ভোল্টেজ সহ্য করে 1
উৎপাদন প্রক্রিয়া
