পণ্যের বিবরণ:
|
| Storage Temp. স্টোরেজ টেম্প। Range পরিসর: | -40℃~+125℃ | Operating Temp. অপারেটিং টেম্প। Range পরিসর: | -25℃~+125℃ |
|---|---|---|---|
| প্রধান উপাদান: | সিরামিক | ভোল্টেজ - রেটেড: | 400VAC |
| বৈশিষ্ট্য: | AC অ্যাপ্লিকেশনের জন্য স্বীকৃত নিরাপত্তা মান | প্যাকেজ: | স্ট্যান্ডার্ড প্যাকিং |
| আবেদন: | স্বয়ংচালিত | টাইপ: | Y1 সেফটি ক্যাপাসিটর |
| বিশেষভাবে তুলে ধরা: | CQC Y1 সেফটি ক্যাপাসিটর,Y1 সেফটি ক্যাপাসিটর 222M,Y1 ক্যাপাসিটর 222M |
||

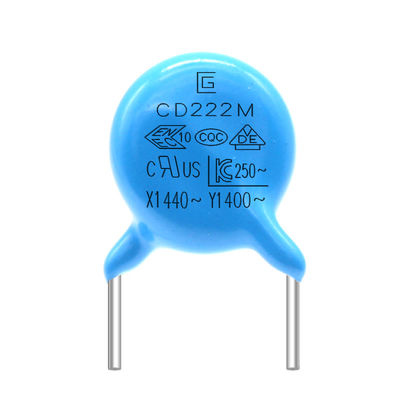

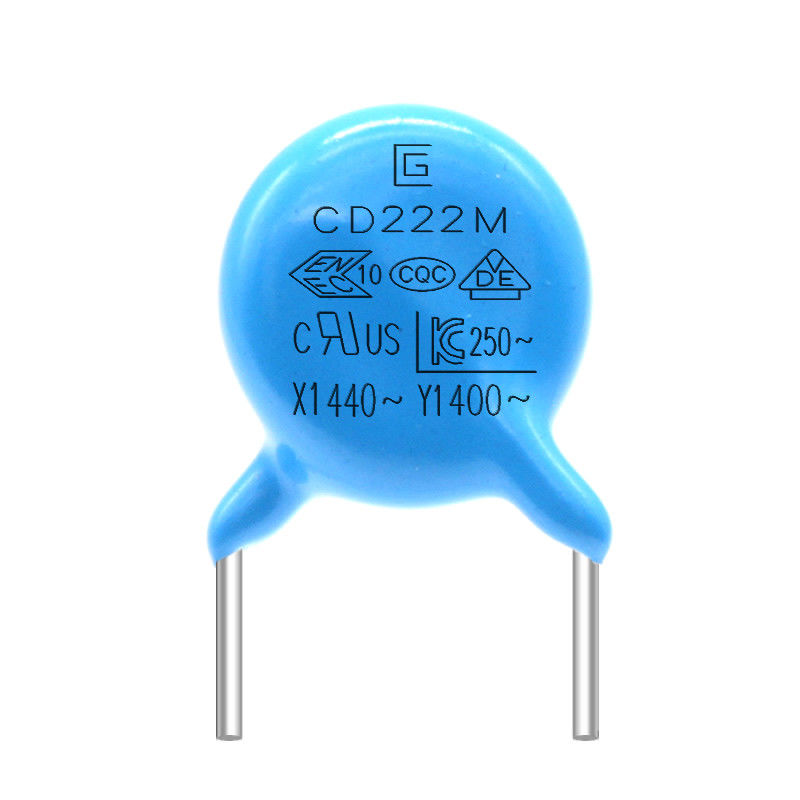

উচ্চ ফ্রিকোয়েন্সি এসি সার্কিটের জন্য ছোট আকারের 222M 400VAC Y1 নিরাপত্তা ক্যাপাসিটর
নিরাপত্তা Y1 ক্যাপাসিটর হল একটি ইলেকট্রনিক উপাদান যা দুটি কন্ডাক্টর স্যান্ডউইচিং ইনসুলেটর দ্বারা গঠিত।এটি একটি স্যান্ডউইচের মতো।নিরাপত্তা Y1 ক্যাপাসিটরের কাঁধে একটি ভারী দায়িত্ব, এবং পণ্যের প্রয়োজনীয়তা অবশ্যই খুব বেশি হতে হবে।প্রথমত, এটি নিরাপত্তা পরীক্ষা সংস্থার সার্টিফিকেশন প্রাপ্ত করা আবশ্যক.উদাহরণ: CQC;ভিডিই;ইউএল;ENEC, KC, ইত্যাদি, y1 ক্যাপাসিটারগুলির চেহারা বেশিরভাগই নীল, এবং পণ্যগুলিতে নিরাপত্তা সার্টিফিকেশন চিহ্ন রয়েছে এবং ভোল্টেজ AC400V শব্দগুলি সহ্য করে।এর সত্যিকারের ডিসি প্রতিরোধী ভোল্টেজ 4000V বা তার বেশি।এটি অবশ্যই জোর দেওয়া উচিত যে y ক্যাপাসিটরটি ইচ্ছামত সাধারণ সিরামিক ক্যাপাসিটর দ্বারা প্রতিস্থাপিত করা উচিত নয়।
Y1 সেফটি ক্যাপাসিটর .pdf
বৈশিষ্ট্য
লাইন অ্যাপ্লিকেশন জুড়ে জন্য আদর্শ
কম্প্যাক্ট আকার
সাশ্রয়ী পণ্য
AC অ্যাপ্লিকেশনের জন্য স্বীকৃত নিরাপত্তা মান
আবেদন
উচ্চ ভোল্টেজ ডিসি পাওয়ার সাপ্লাই বা ডিসচার্জ।
উচ্চ ফ্রিকোয়েন্সি এসি সার্কিট।
শব্দ দমনকারী বা অনুভূমিক আউট-পুট সার্কিট।
1. আমরা আপনার ব্যবসার প্রশংসা করি এবং একটি তাত্ক্ষণিক 7 দিনের রিটার্ন নীতি অফার করি।(আইটেম প্রাপ্তির 7 দিন পরে)।
2. আমাদের দোকান থেকে আপনি যে আইটেমগুলি কিনছেন তা যদি নিখুঁত মানের না হয়, অর্থাৎ তারা ইলেকট্রনিকভাবে নির্মাতার স্পেসিফিকেশনে কাজ করে না, কেবল প্রতিস্থাপন বা ফেরতের জন্য সেগুলি আমাদের কাছে ফেরত দিন।
আমরা গ্যারান্টি দিনে অংশ ফেরত থেকে শিপিং খরচ বহন
3. আইটেম ত্রুটিপূর্ণ হলে, বিতরণের 3 দিনের মধ্যে আমাদের অবহিত করুন.
4. ফেরত বা প্রতিস্থাপনের জন্য যোগ্যতা অর্জনের জন্য যেকোনো আইটেম অবশ্যই তাদের আসল অবস্থায় ফেরত দিতে হবে।
5. সমস্ত শিপিং খরচের জন্য ক্রেতা দায়ী।
|
আইটেম |
স্পেসিফিকেশন |
পরীক্ষার পদ্ধতি এবং শর্ত |
||||||||||||||||
|
টেম্প সাইক্লিং
|
চেহারা |
কোন চিহ্নিত ত্রুটি |
ক্যাপাসিটর পরীক্ষা চেম্বারে প্রবর্তন করা হবে, এবং 5 সাইকেলে টেবিলে দেখানো তাপমাত্রার অবস্থার সংস্পর্শে আসবে। প্রিট্রিটমেন্ট: ক্যাপাসিটরটিকে 1 ঘন্টার জন্য 125±2℃ এ স্থাপন করা হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2ঘন্টার জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটর 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করা উচিত।
|
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1000MΩ মিনিট | |||||||||||||||||
|
আর্দ্রতা (আন্ডারে স্থির রাষ্ট্র) |
চেহারা |
কোন চিহ্নিত ত্রুটি |
95±3% RH-এ 40±2℃-এ 500±12 ঘণ্টার জন্য ক্যাপাসিটর সেট করুন। প্রাক-চিকিত্সা: ক্যাপাসিটরটিকে 125±2℃ এ 1 ঘন্টার জন্য স্থাপন করা হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2 ঘন্টার জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটরটি 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করা উচিত। |
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1500MΩ মিনিট | |||||||||||||||||
|
অস্তরক শক্তি |
প্রতি আইটেম 8 |
|||||||||||||||||
|
জীবন পরীক্ষা |
চেহারা |
কোন চিহ্নিত ত্রুটি |
500V.AC এর একটি ভোল্টেজ প্রয়োগ করুন, প্রতি ঘন্টায় একবার 0.1 সেকেন্ডের জন্য 1000V.AC এ ভোল্টেজ বাড়ানো ছাড়া যা 125±2℃ এ 1000±48 ঘন্টা বজায় রাখা হবে। প্রাক-চিকিত্সা: ক্যাপাসিটরকে 125±2℃ 1 ঘন্টার জন্য সংরক্ষণ করতে হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2H এর জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটর 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করতে হবে। |
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1500MΩ মিনিট | |||||||||||||||||
পণ্য ভোল্টেজ, উপাদান, আকার রেফারেন্স টেবিল
| পণ্য এবং আকার কোড | রেটেড এসি ভোল্টেজ | তাপমাত্রা বৈশিষ্ট্য | রেটেড ক্যাপাসিট্যান্স | ক্যাপাসিট্যান্স সহনশীলতা | আকার (মিমি) | |||
| D. সর্বোচ্চ | সর্বোচ্চ | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(খ) |
10pF |
কে |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(ঙ) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
এম |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(চ) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
স্পেসিফিকেশন এবং পরীক্ষা পদ্ধতি
|
আইটেম |
স্পেসিফিকেশন |
পরীক্ষার পদ্ধতি এবং শর্ত |
|||||||||||||
|
স্টোরেজ টেম্প।পরিসর |
-40℃~+125℃ | ||||||||||||||
|
অপারেটিং টেম্প।পরিসর |
-25℃~+125℃ | ||||||||||||||
|
|
চেহারা আছে |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
টেম্প20±2℃ |
|||||||||||||
|
অপচয় ফ্যাক্টর |
B,E:2.5% সর্বোচ্চ |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
উৎপাদন প্রক্রিয়া
