পণ্যের বিবরণ:
|
| Storage Temp. স্টোরেজ টেম্প। Range পরিসর: | -40℃~+125℃ | Operating Temp. অপারেটিং টেম্প। Range পরিসর: | -25℃~+125℃ |
|---|---|---|---|
| সনদপত্র: | CQC, VDE, IEC, ENEC, RoHS | কাস্টমাইজ করুন: | হ্যাঁ, নমুনা পরিষেবা প্রদান করুন |
| বৈশিষ্ট্য: | ছোট আকার | অ্যাপ্লিকেশন: | অফিস সরঞ্জাম, ইলেকট্রনিক |
| প্যাকেজের প্রকারভেদ: | গর্তের দিকে | টাইপ: | Y1 সেফটি ক্যাপাসিটর |
| বিশেষভাবে তুলে ধরা: | VDE Y1 নিরাপত্তা ক্যাপাসিটর,গৃহস্থালী যন্ত্রপাতি Y1 নিরাপত্তা ক্যাপাসিটর,561K ক্যাপাসিটর |
||

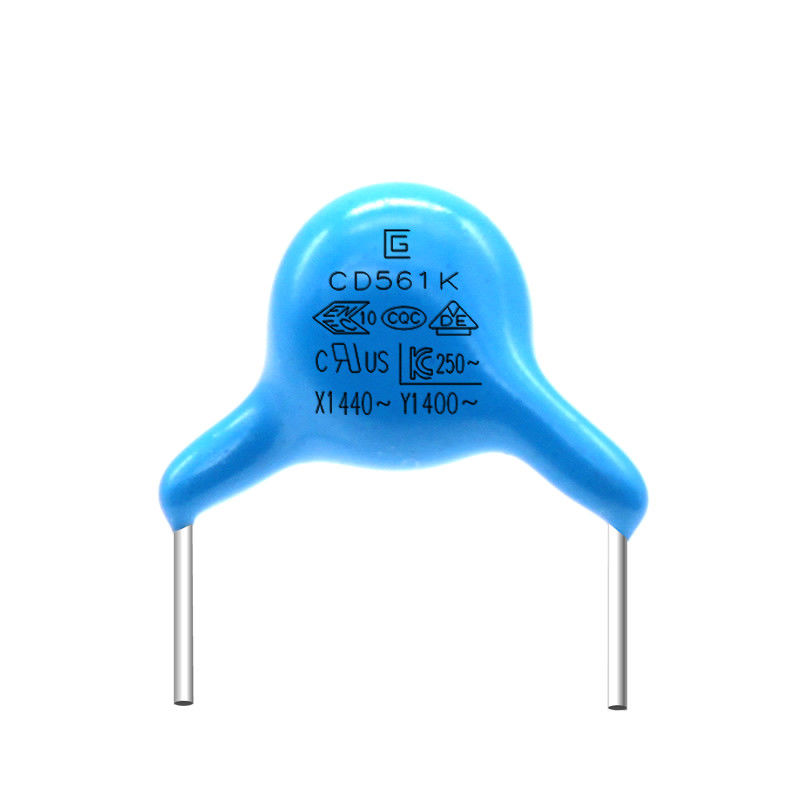

ছোট আকারের 561K 400VAC Y1 নিরাপত্তা ক্যাপাসিটর ছোট গৃহস্থালী যন্ত্রপাতিগুলিতে ব্যাপকভাবে ব্যবহৃত হয়
Y1 ক্যাপাসিটরগুলি হল ক্যাপাসিটর যা পাওয়ার লাইনের দুটি তার এবং স্থল (LE, NE) জুড়ে সংযুক্ত থাকে, সাধারণত জোড়ায়।লিকেজ কারেন্টের সীমাবদ্ধতার উপর ভিত্তি করে, Y ক্যাপাসিটরের মান খুব বেশি হওয়া উচিত নয়।সাধারণত, X ক্যাপাসিটর হল uF স্তরের, এবং Y ক্যাপাসিটর হল nF স্তরের।X ক্যাপাসিটর ডিফারেনশিয়াল মোড হস্তক্ষেপ দমন করে, এবং Y1 ক্যাপাসিটর সাধারণ মোড হস্তক্ষেপকে দমন করে।
সুবিধাদি
1. আমরা উপাদান সব মডেল আছে, আপনি সময় বাঁচাতে দুর্গ খুঁজছেন এবং আপনার জন্য উপকরণ সুপারিশ যদি আপনি প্রয়োজন.
2. একই মানের পণ্যগুলির সাথে, আমরা আপনাকে বিক্রয়ের পরে সর্বোত্তম মূল্য জিজ্ঞাসা করতে পারি, আমরা ভাল পরিষেবা প্রদান করব, যেমন পণ্যের অবস্থা আপডেট করা, প্রযুক্তিগত সহায়তা ইত্যাদি (24 ঘন্টা অনলাইন)
3. আমরা অনেক স্টক আছে, এবং ডেলিভারি সময় সাধারণত ছোট হয়.
Y1 ক্যাপাসিটর অ্যাপ্লিকেশন ক্ষেত্র:
ছোট পরিবারের যন্ত্রপাতি, পাওয়ার পণ্য, ইলেক্ট্রোমেকানিক্যাল মোটর, এলইডি আলো, চার্জার, নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ, ফিল্টার, ইলেকট্রনিক রেকটিফায়ার, স্বয়ংচালিত ইলেকট্রনিক্স, নিরাপত্তা এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।
|
আইটেম |
স্পেসিফিকেশন |
পরীক্ষার পদ্ধতি এবং শর্ত |
||||||||||||||||
|
টেম্প সাইক্লিং
|
চেহারা |
কোন চিহ্নিত ত্রুটি |
ক্যাপাসিটর পরীক্ষা চেম্বারে প্রবর্তন করা হবে, এবং 5 সাইকেলে টেবিলে দেখানো তাপমাত্রার অবস্থার সংস্পর্শে আসবে। প্রিট্রিটমেন্ট: ক্যাপাসিটরটিকে 1 ঘন্টার জন্য 125±2℃ এ স্থাপন করা হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2ঘন্টার জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটর 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করা উচিত।
|
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1000MΩ মিনিট | |||||||||||||||||
|
আর্দ্রতা (আন্ডারে স্থির রাষ্ট্র) |
চেহারা |
কোন চিহ্নিত ত্রুটি |
95±3% RH-এ 40±2℃-এ 500±12 ঘণ্টার জন্য ক্যাপাসিটর সেট করুন। প্রাক-চিকিত্সা: ক্যাপাসিটরটিকে 125±2℃ এ 1 ঘন্টার জন্য স্থাপন করা হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2 ঘন্টার জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটরটি 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করা উচিত। |
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1500MΩ মিনিট | |||||||||||||||||
|
অস্তরক শক্তি |
প্রতি আইটেম 8 |
|||||||||||||||||
|
জীবন পরীক্ষা |
চেহারা |
কোন চিহ্নিত ত্রুটি |
500V.AC এর একটি ভোল্টেজ প্রয়োগ করুন, প্রতি ঘন্টায় একবার 0.1 সেকেন্ডের জন্য 1000V.AC এ ভোল্টেজ বাড়ানো ছাড়া যা 125±2℃ এ 1000±48 ঘন্টা বজায় রাখা হবে। প্রাক-চিকিত্সা: ক্যাপাসিটরকে 125±2℃ 1 ঘন্টার জন্য সংরক্ষণ করতে হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2H এর জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটর 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করতে হবে। |
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1500MΩ মিনিট | |||||||||||||||||
পণ্য ভোল্টেজ, উপাদান, আকার রেফারেন্স টেবিল
| পণ্য এবং আকার কোড | রেটেড এসি ভোল্টেজ | তাপমাত্রা বৈশিষ্ট্য | রেটেড ক্যাপাসিট্যান্স | ক্যাপাসিট্যান্স সহনশীলতা | আকার (মিমি) | |||
| D. সর্বোচ্চ | সর্বোচ্চ | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(খ) |
10pF |
কে |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(ঙ) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
এম |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(চ) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
স্পেসিফিকেশন এবং পরীক্ষা পদ্ধতি
|
আইটেম |
স্পেসিফিকেশন |
পরীক্ষার পদ্ধতি এবং শর্ত |
|||||||||||||
|
স্টোরেজ টেম্প।পরিসর |
-40℃~+125℃ | ||||||||||||||
|
অপারেটিং টেম্প।পরিসর |
-25℃~+125℃ | ||||||||||||||
|
|
চেহারা আছে |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
টেম্প20±2℃ |
|||||||||||||
|
অপচয় ফ্যাক্টর |
B,E:2.5% সর্বোচ্চ |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
উৎপাদন প্রক্রিয়া
X1, X2, Y1 এবং Y2 ক্যাপাসিটরের মধ্যে পার্থক্য
ক্যাপাসিটর হল প্যাসিভ ইলেকট্রনিক উপাদান যা অনেক সার্কিটে ব্যবহার করা হয় অসিলেটর থেকে পাওয়ার সাপ্লাই অ্যাপ্লিকেশন পর্যন্ত বিভিন্ন ধরনের ফাংশন সঞ্চালনের জন্য।ক্যাপাসিটরের একটি নির্দিষ্ট ব্যবহার হল অনেক যন্ত্রপাতি এবং ইলেকট্রনিক ডিভাইসে পাওয়ার লাইন ফিল্টারিং।এই অ্যাপ্লিকেশানগুলিতে ব্যবহৃত ক্যাপাসিটারগুলিকে ক্লাস X বা ক্লাস Y হিসাবে শ্রেণীবদ্ধ করা হয় এবং তারপরে তাদের পরীক্ষিত ভোল্টেজ দ্বারা রেট করা হয়, যেমন X1 বা Y2।এই শ্রেণীর উপাধিগুলি একটি ক্যাপাসিটরের নিরাপত্তা রেটিং এবং প্রয়োগকে নির্দেশ করে।
