পণ্যের বিবরণ:
|
| Storage Temp. স্টোরেজ টেম্প। Range পরিসর: | -40℃~+125℃ | Operating Temp. অপারেটিং টেম্প। Range পরিসর: | -25℃~+125℃ |
|---|---|---|---|
| উপাদান: | সিরামিক | কাস্টমাইজ করুন: | নমুনা সেবা প্রদান |
| বৈশিষ্ট্য: | ছোট আকার | কীওয়ার্ড: | Y1 সেফটি ক্যাপাসিটর |
| প্যাকেজের প্রকারভেদ: | গর্তের দিকে | অ্যাপ্লিকেশন: | অফিস সরঞ্জাম, ইলেকট্রনিক সরঞ্জাম |
| বিশেষভাবে তুলে ধরা: | সিরামিক নিরাপত্তা ক্যাপাসিটর,102M ক্যাপাসিটর |
||

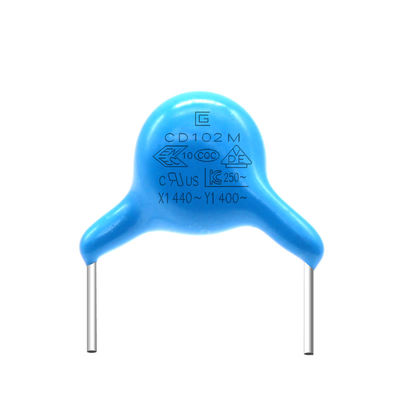

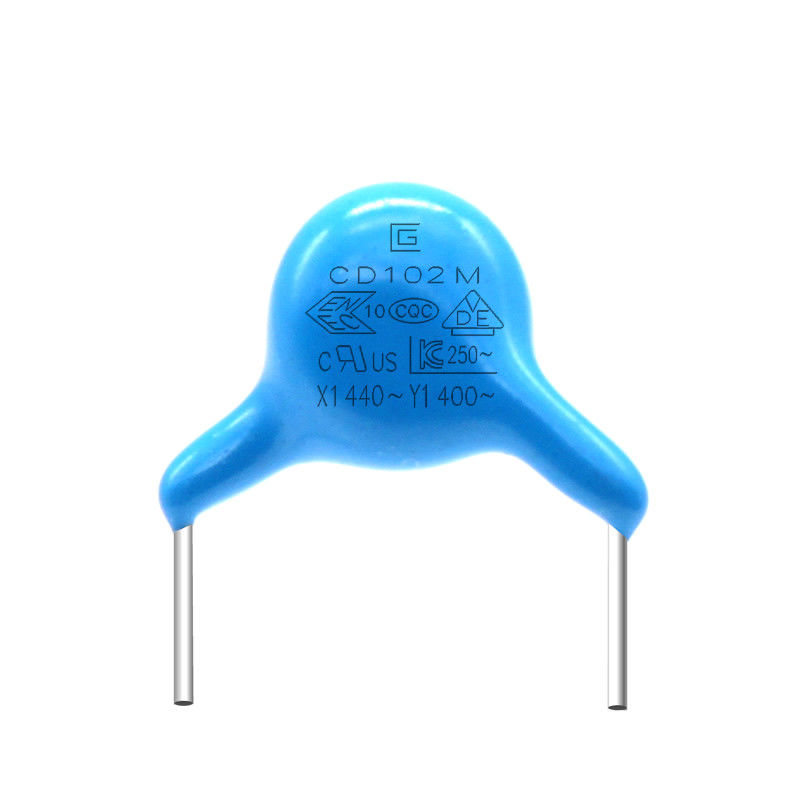

উচ্চ নিরোধক কর্মক্ষমতা 102M 400VAC Y1 নিরাপত্তা ক্যাপাসিটর শিখা-প্রতিরোধী ইপোক্সি রজন প্যাকেজ
বৈশিষ্ট্য:
উচ্চ নিরোধক কর্মক্ষমতা
উচ্চ স্থিতিশীলতা
উচ্চ প্রভাব প্রতিরোধের
দীর্ঘ সেবা জীবন
Y1 ক্যাপাসিটর অ্যাপ্লিকেশন ক্ষেত্র:
ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ দমন এবং সরবরাহ প্রধান সংযোগ, লাইন বাই-পাস, অ্যান্টেনা কাপলিং, লাইন জুড়ে, ডবল-সুরক্ষা অ্যাপ্লিকেশন ব্যবহারের জন্য আদর্শ।
Y1 ক্যাপাসিটর এবং Y2 ক্যাপাসিটরের মধ্যে পার্থক্য কী?
1. সহ্য করার ভোল্টেজ এবং পিচ ভিন্ন
Y1 ক্যাপাসিটরের রেট করা ভোল্টেজ হল 400VAC এবং প্রতিরোধী ভোল্টেজ 4000VAC-তে পৌঁছতে পারে
Y2 ক্যাপাসিটরের রেট করা ভোল্টেজ হল 300VAC এবং প্রতিরোধী ভোল্টেজ 2600VAC-তে পৌঁছতে পারে
Y1 ক্যাপাসিটরের প্রচলিত পিচ 10 মিমি
Y2 ক্যাপাসিটরের প্রচলিত পিচ 7.5 মিমি
2. নিরোধক বিভিন্ন ধরনের
Y1 ক্যাপাসিটর ডাবল ইনসুলেশন বা রিইনফোর্সড ইনসুলেশনের অন্তর্গত
Y2 ক্যাপাসিটর মৌলিক নিরোধক বা সম্পূরক নিরোধকের অন্তর্গত
|
আইটেম |
স্পেসিফিকেশন |
পরীক্ষার পদ্ধতি এবং শর্ত |
||||||||||||||||
|
টেম্প সাইক্লিং
|
চেহারা |
কোন চিহ্নিত ত্রুটি |
ক্যাপাসিটর পরীক্ষা চেম্বারে প্রবর্তন করা হবে, এবং 5 সাইকেলে টেবিলে দেখানো তাপমাত্রার অবস্থার সংস্পর্শে আসবে। প্রিট্রিটমেন্ট: ক্যাপাসিটরটিকে 1 ঘন্টার জন্য 125±2℃ এ স্থাপন করা হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2ঘন্টার জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটর 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করা উচিত।
|
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1000MΩ মিনিট | |||||||||||||||||
|
আর্দ্রতা (আন্ডারে স্থির রাষ্ট্র) |
চেহারা |
কোন চিহ্নিত ত্রুটি |
95±3% RH-এ 40±2℃-এ 500±12 ঘণ্টার জন্য ক্যাপাসিটর সেট করুন। প্রাক-চিকিত্সা: ক্যাপাসিটরটিকে 125±2℃ এ 1 ঘন্টার জন্য স্থাপন করা হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2 ঘন্টার জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটরটি 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করা উচিত। |
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1500MΩ মিনিট | |||||||||||||||||
|
অস্তরক শক্তি |
প্রতি আইটেম 8 |
|||||||||||||||||
|
জীবন পরীক্ষা |
চেহারা |
কোন চিহ্নিত ত্রুটি |
500V.AC এর একটি ভোল্টেজ প্রয়োগ করুন, প্রতি ঘন্টায় একবার 0.1 সেকেন্ডের জন্য 1000V.AC এ ভোল্টেজ বাড়ানো ছাড়া যা 125±2℃ এ 1000±48 ঘন্টা বজায় রাখা হবে। প্রাক-চিকিত্সা: ক্যাপাসিটরকে 125±2℃ 1 ঘন্টার জন্য সংরক্ষণ করতে হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2H এর জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটর 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করতে হবে। |
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1500MΩ মিনিট | |||||||||||||||||
পণ্য ভোল্টেজ, উপাদান, আকার রেফারেন্স টেবিল
| পণ্য এবং আকার কোড | রেটেড এসি ভোল্টেজ | তাপমাত্রা বৈশিষ্ট্য | রেটেড ক্যাপাসিট্যান্স | ক্যাপাসিট্যান্স সহনশীলতা | আকার (মিমি) | |||
| D. সর্বোচ্চ | সর্বোচ্চ | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(খ) |
10pF |
কে |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(ঙ) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
এম |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(চ) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
স্পেসিফিকেশন এবং পরীক্ষা পদ্ধতি
|
আইটেম |
স্পেসিফিকেশন |
পরীক্ষার পদ্ধতি এবং শর্ত |
|||||||||||||
|
স্টোরেজ টেম্প।পরিসর |
-40℃~+125℃ | ||||||||||||||
|
অপারেটিং টেম্প।পরিসর |
-25℃~+125℃ | ||||||||||||||
|
|
চেহারা আছে |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
টেম্প20±2℃ |
|||||||||||||
|
অপচয় ফ্যাক্টর |
B,E:2.5% সর্বোচ্চ |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
উৎপাদন প্রক্রিয়া
