পণ্যের বিবরণ:
|
| Storage Temp. স্টোরেজ টেম্প। Range পরিসর: | -40℃~+125℃ | Operating Temp. অপারেটিং টেম্প। Range পরিসর: | -25℃~+125℃ |
|---|---|---|---|
| উপাদান: | সিরামিক | বৈশিষ্ট্য: | দীর্ঘ সেবা জীবন |
| কাস্টমাইজ করুন: | নমুনা সেবা প্রদান | কীওয়ার্ড: | Y নিরাপত্তা ক্যাপাসিটর |
| প্যাকেজ: | গর্তের দিকে | অ্যাপ্লিকেশন: | বেসামরিক, সাধারণ, স্বয়ংচালিত |
| বিশেষভাবে তুলে ধরা: | Y1 সেফটি ক্যাপাসিটর 400VAC,সিভিল Y1 সেফটি ক্যাপাসিটর,332M ক্যাপাসিটর |
||

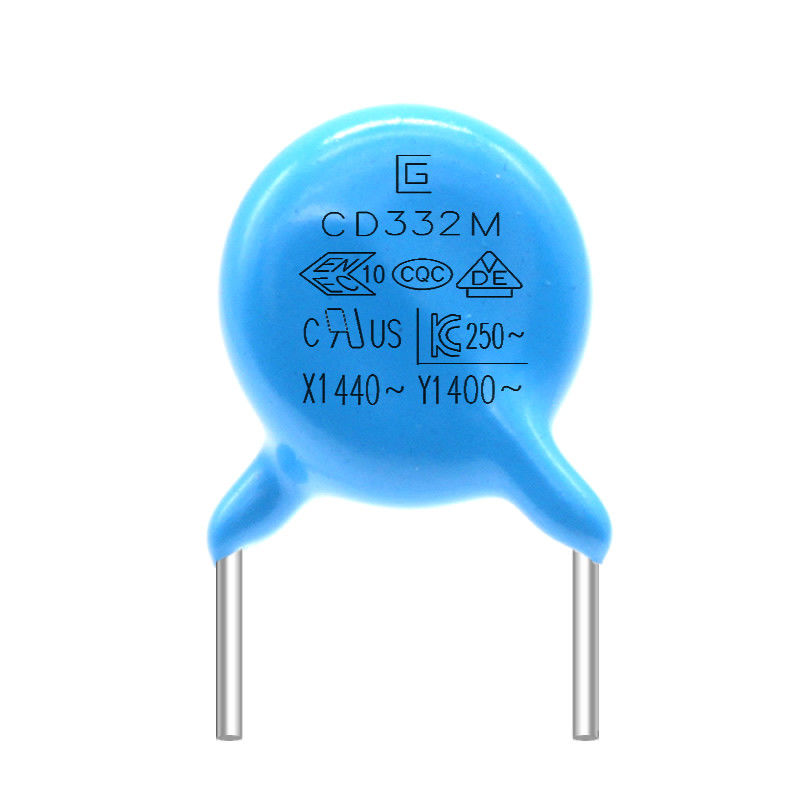

উচ্চ স্থিতিশীলতা 332M 400VAC Y1 নিরাপত্তা ক্যাপাসিটর উচ্চ-ফ্রিকোয়েন্সি ক্ষতি ছোট
বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:
এটি শিখা retardant epoxy রজন সঙ্গে প্রলিপ্ত, UL94V-0 মান মেনে
সিরামিক ডিস্ক ক্যাপাসিটারগুলি বিশেষভাবে এসি অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে এবং বিভিন্ন নিরাপত্তা মানক সংস্থার নিরাপত্তা প্রয়োজনীয়তা পূরণ করে
ডিসিএফ ক্যাপাসিটারগুলি ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ দমন এবং সরবরাহ প্রধানের সাথে সংযোগ, লাইন বাইপাস, অ্যান্টেনা কাপলিং, লাইন জুড়ে এবং ডাবল-সুরক্ষা অ্যাপ্লিকেশন ব্যবহারের জন্য আদর্শ।
সুবিধাদি
1. আমরা উপাদান সব মডেল আছে, আপনি সময় বাঁচাতে দুর্গ খুঁজছেন এবং আপনার জন্য উপকরণ সুপারিশ যদি আপনি প্রয়োজন.
2. একই মানের পণ্যগুলির সাথে, আমরা আপনাকে বিক্রয়ের পরে সর্বোত্তম মূল্য জিজ্ঞাসা করতে পারি, আমরা ভাল পরিষেবা প্রদান করব, যেমন পণ্যের অবস্থা আপডেট করা, প্রযুক্তিগত সহায়তা ইত্যাদি (24 ঘন্টা অনলাইন)
3. আমরা অনেক স্টক আছে, এবং ডেলিভারি সময় সাধারণত ছোট হয়.
সার্কিটে কিছু পরিবর্তনশীল উপাদান রয়েছে, যেমন ইন্ডাক্টর, ক্যাপাসিটর ইত্যাদি। এই পরিবর্তনশীল উপাদানগুলি সাধারণত শুধুমাত্র তার সংশ্লিষ্ট ফ্রিকোয়েন্সির সাইনোসাইডাল পরিমাণের আপেক্ষিক পরিবর্তন (বা হ্রাস) আনতে বা কমাতে পারে।উদাহরণস্বরূপ, যখন সুইচটি চালু করা হয়, বিকল্প কারেন্ট বারবার Y1 এবং Y2 এর মধ্যে পরিবর্তিত হবে এবং এই সময়ে উত্পন্ন ইলেক্ট্রোম্যাগনেটিক ফিল্ড (আলোর উত্স দ্বারা নির্গত আলোর অনুরূপ একটি চৌম্বক ক্ষেত্র) স্বাভাবিকভাবেই এর মধ্যে একটি বল তৈরি করবে। তারের
|
আইটেম |
স্পেসিফিকেশন |
পরীক্ষার পদ্ধতি এবং শর্ত |
||||||||||||||||
|
টেম্প সাইক্লিং
|
চেহারা |
কোন চিহ্নিত ত্রুটি |
ক্যাপাসিটর পরীক্ষা চেম্বারে প্রবর্তন করা হবে, এবং 5 সাইকেলে টেবিলে দেখানো তাপমাত্রার অবস্থার সংস্পর্শে আসবে। প্রিট্রিটমেন্ট: ক্যাপাসিটরটিকে 1 ঘন্টার জন্য 125±2℃ এ স্থাপন করা হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2ঘন্টার জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটর 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করা উচিত।
|
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1000MΩ মিনিট | |||||||||||||||||
|
আর্দ্রতা (আন্ডারে স্থির রাষ্ট্র) |
চেহারা |
কোন চিহ্নিত ত্রুটি |
95±3% RH-এ 40±2℃-এ 500±12 ঘণ্টার জন্য ক্যাপাসিটর সেট করুন। প্রাক-চিকিত্সা: ক্যাপাসিটরটিকে 125±2℃ এ 1 ঘন্টার জন্য স্থাপন করা হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2 ঘন্টার জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটরটি 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করা উচিত। |
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1500MΩ মিনিট | |||||||||||||||||
|
অস্তরক শক্তি |
প্রতি আইটেম 8 |
|||||||||||||||||
|
জীবন পরীক্ষা |
চেহারা |
কোন চিহ্নিত ত্রুটি |
500V.AC এর একটি ভোল্টেজ প্রয়োগ করুন, প্রতি ঘন্টায় একবার 0.1 সেকেন্ডের জন্য 1000V.AC এ ভোল্টেজ বাড়ানো ছাড়া যা 125±2℃ এ 1000±48 ঘন্টা বজায় রাখা হবে। প্রাক-চিকিত্সা: ক্যাপাসিটরকে 125±2℃ 1 ঘন্টার জন্য সংরক্ষণ করতে হবে, তারপর প্রাথমিক পরিমাপের আগে 24±2H এর জন্য কক্ষের অবস্থায় রাখা হবে। পোস্ট-ট্রিটমেন্ট: ক্যাপাসিটর 24±2 ঘন্টার জন্য কক্ষের অবস্থায় সংরক্ষণ করতে হবে। |
|||||||||||||||
|
ক্যাপাসিট্যান্স পরিবর্তন |
B: ±10% সর্বোচ্চ E: ±20% সর্বাধিক F: ±30% সর্বোচ্চ |
|||||||||||||||||
|
ডিএফ |
B,E: 5.0% সর্বোচ্চ F:7.0% সর্বোচ্চ |
|||||||||||||||||
|
আইআর |
1500MΩ মিনিট | |||||||||||||||||
পণ্য ভোল্টেজ, উপাদান, আকার রেফারেন্স টেবিল
| পণ্য এবং আকার কোড | রেটেড এসি ভোল্টেজ | তাপমাত্রা বৈশিষ্ট্য | রেটেড ক্যাপাসিট্যান্স | ক্যাপাসিট্যান্স সহনশীলতা | আকার (মিমি) | |||
| D. সর্বোচ্চ | সর্বোচ্চ | P±0.8 | d±0.05 | |||||
| Q065B□□100K□ | 400Vac |
(খ) |
10pF |
কে |
6.5 | 4.5 | 10 | 0.55 |
| Q065B□□150K□ | 15pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q070B□□220K□ | 22pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□330K□ | 33pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□470K□ | 47pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□560K□ | 56pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□620K□ | 62pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q070B□□820K□ | 82pF | 7.0 | 4.5 | 10 | 0.55 | |||
| Q065B□□101K□ | 100pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q065B□□221K□ | 220pF | 6.5 | 4.5 | 10 | 0.55 | |||
| Q075B□□331K□ | 330pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□471K□ | 470pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q085B□□561K□ | 560pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q095B□□681K□ | 680pF | 9.5 | 4.5 | 10 | 0.6 | |||
| Q110B□□821K□ | 820pF | 11.0 | 4.5 | 10 | 0.6 | |||
| Q115B□□102K□ | 1000pF | 11.5 | 4.5 | 10 | 0.6 | |||
| Q065E□□471K□ |
(ঙ) |
470pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075E□□561K□ | 560pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□681K□ | 680pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q075E□□821K□ | 820pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085E□□102K□ | 1000pF | 8.5 | 4.5 | 10 | 0.65 | |||
| Q095E□□152M□ | 1500pF |
এম |
9.5 | 4.5 | 10 | 0.65 | ||
| Q105E□□222M□ | 2200pF | 10.5 | 4.5 | 10 | 0.65 | |||
| Q115E□□332M□ | 3300pF | 11.5 | 4.5 | 10 | 0.65 | |||
| Q065F□□102M□ |
(চ) |
1000pF | 6.5 | 4.5 | 10 | 0.55 | ||
| Q075F□□152M□ | 1500pF | 7.5 | 4.5 | 10 | 0.6 | |||
| Q085F□□222M□ | 2200pF | 8.5 | 4.5 | 10 | 0.6 | |||
| Q100F□□332M□ | 3300pF | 10.0 | 4.5 | 10 | 0.65 | |||
| 4700pF | 11.5 | 4.5 | 10 | 0.65 | ||||
স্পেসিফিকেশন এবং পরীক্ষা পদ্ধতি
|
আইটেম |
স্পেসিফিকেশন |
পরীক্ষার পদ্ধতি এবং শর্ত |
|||||||||||||
|
স্টোরেজ টেম্প।পরিসর |
-40℃~+125℃ | ||||||||||||||
|
অপারেটিং টেম্প।পরিসর |
-25℃~+125℃ | ||||||||||||||
|
|
চেহারা আছে |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
টেম্প20±2℃ |
|||||||||||||
|
অপচয় ফ্যাক্টর |
B,E:2.5% সর্বোচ্চ |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B:-10~+10% |
|
|||||||||||||
উৎপাদন প্রক্রিয়া
1. টিউব/রিল/কাট টেপ/বাল্ক, বুদ্বুদ মোড়ানো, বাক্স, শক্ত কাগজে প্যাকেজ;
2. মূল প্রস্তুতকারকের প্যাকেজ, আউট প্যাকেজটি শিপিং খরচ বাঁচাতে উপযুক্ত আকারের সাথে একটি ভাল অবস্থায় থাকবে;
3. একই দিন বা পরের দিন ডেলিভারি সহ নমুনা, 3-7 দিনের মধ্যে বাল্ক অর্ডার, তবে সঠিক পরিমাণের উপর নির্ভর করে;
4. গ্রাহক শিপিং অ্যাকাউন্ট উপলব্ধ;
5. কাস্টমস ক্লিয়ারেন্সের জন্য ঘোষিত মান প্রয়োজন হলে, শিপিংয়ের আগে আমাদের বলুন;
6. নিবন্ধিত প্যাকেট, DHL, FedEx, UPS, ARAMEX, EMS, এয়ার শিপিং, সমুদ্র শিপিং বা অন্যান্য।
